Camozzi Регуляторы давления, Серия N
Описание

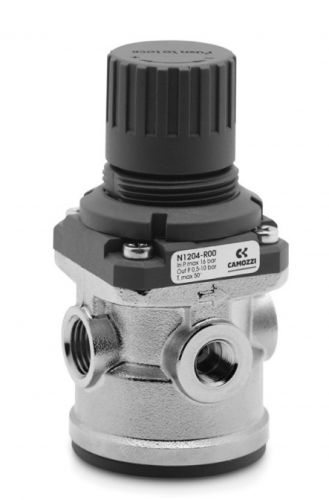

Регуляторы давления Серия N
Запрос цен и сроков на info@binomkip.ruПрисоединение: G1/8, G1/4
Регуляторы давления Серии N поставляются с присоединительными размерами G1/4 и G1/8 и имеют резьбовое отверстие для присоединения манометра. Эти компактные регуляторы могут монтироваться на трубопроводах или на панели.
Конструкция |
мембранного типа |
Материалы |
латунь, технополимер, NBR |
Присоединение |
G1/8, G1/4 |
Масса |
0.316 кг |
Присоединение для манометра |
G1/8 |
Крепление |
в любом положении |
Рабочая температура |
-5°C ÷ 50°C (при отрицательных температурах использовать осушенный воздух) |
Давление на входе |
0 ÷ 16 бар |
Давление на выходе |
0.5 ÷ 10 бар |
Номинальный расход |
см. график |
Сброс давления на выходе |
стандарт |
Качество
воздуха |
очищенный
воздух без необходимости маслораспыления. Требуется установка центробежного |
N |
12 |
04 |
- |
R |
0 |
0 |
N |
Серия | |||||
12 |
Размеры: 12 | |||||
04 |
Присоединение: 08 = G1/8; 04 = G1/4 | |||||
R |
R = регулятор | |||||
0 |
Рабочее давление: 0 = 0.5 ÷ 10 (стандарт); 1 = 0 ÷ 4; 2 = 0 ÷ 2; 7 = 0.5 ÷ 7 | |||||
0 |
Конструктивное
исполнение: |
Мод. |
A |
B |
C |
F |
G |
I |
L |
M |
N |
R |
S |
U |
N1208-R00 |
92 |
53 |
29 |
26 |
27 |
28 |
M30x1,5 |
45 |
45 |
3 |
0 ÷ 6 |
G1/8 |
N1204-R00 |
92 |
53 |
29 |
26 |
27 |
28 |
M30x1,5 |
45 |
45 |
3 |
0 ÷ 6 |
G1/4 |
Для Мод. N1208-R00 |
Для Мод. N1204-R00 |
