Camozzi Фильтры и коалесцентные фильтры, Серия N
Описание
Фильтры и коалесцентные фильтры Серия N
Запрос цен и сроков на info@binomkip.ruПрисоединение: G1/8, G1/4

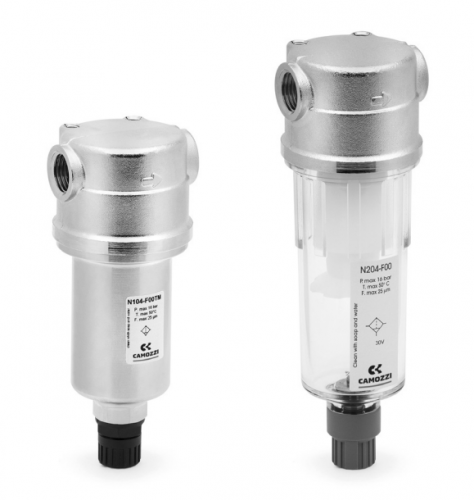

Прозрачный стакан позволяет легко определить уровень конденсата. Фильтры Серии N оснащены ручным / полуавтоматическим клапаном слива. Примечание: коалесцентный фильтр должен устанавливаться в систему после фильтров со степенью очистки 25 и 5 мкм. Версия фильтра со стаканом из никелированной латуни позволяет получить безопасный монтаж в ограниченном пространстве и защиту от механических ударов, эксплуатировать фильтр в агрессивных средах и средах с повышенной температурой.
» С прозрачным стаканом из технополимера или из никелированной латуни (только для фильтров с малым размером стакана)
Конструкция |
с фильтрующим элементом из HDPE (полиэтилен высокой плотности) |
Материалы |
латунь, технополимер или никелированная латунь, NBR |
Присоединение |
G1/8, G1/4 |
Максимальный |
11 см³ (размер
1) |
Масса |
0.220 кг |
Крепление |
вертикально на трубопроводах |
Рабочая температура |
-5°C ÷ 50°C при 10 бар (при отрицательных температурах использовать осушенный воздух) |
Качество
воздуха |
ISO
8573-1:2010 [7:8:4] - 25 мкм; |
Слив конденсата |
полуавтоматический / ручной |
Рабочее давление |
0.3 ÷ 16 бар (максимум 10 бар при использовании системы слива конденсата по перепаду давления) |
Номинальный расход |
см. график |
N |
2 |
04 |
- |
F |
0 |
0 |
- |
|
N |
Серия |
|||||||
2 |
Размеры: |
|||||||
04 |
Присоединение: |
|||||||
F |
F = Фильтр |
|||||||
0 |
Фильтрующий
элемент: |
|||||||
0 |
Слив
конденсата |
|||||||
|
Материалы
стакана: |
FT02 = фильтр с ручным/полуавтоматическим сбросом
FA01 = коалесцентный фильтр без механизма сброса конденсата, ДУ 3 мм
FA02 = коалесцентный фильтр с ручным/полуавтоматическим сбросом
FC01 = фильтр без сброса конденсата (с закрытым стаканом)
Мод. |
A |
B |
C |
E |
F |
G |
H |
M |
N |
O |
P |
Q |
T |
U |
N108-F00 |
111 |
78 |
33 |
14.5 |
101 |
10 |
M5 |
45 |
44.5 |
G1/8 |
38 |
40 |
22 |
G1/8 |
N104-F00 |
111 |
78 |
33 |
14.5 |
101 |
10 |
M5 |
45 |
44.5 |
G1/8 |
38 |
40 |
22 |
G1/4 |
N208-F00 |
135 |
102 |
33 |
14.5 |
125 |
10 |
M5 |
45 |
44.5 |
G1/8 |
38 |
40 |
22 |
G1/8 |
N204-F00 |
135 |
102 |
33 |
14.5 |
125 |
10 |
M5 |
45 |
44.5 |
G1/8 |
38 |
40 |
22 |
G1/4 |
N208-FCA |
117 |
84 |
33 |
14.5 |
107 |
10 |
M5 |
45 |
44.5 |
G1/8 |
38 |
69 |
22 |
G1/8 |
N204-FCA |
117 |
84 |
33 |
14.5 |
107 |
10 |
M5 |
45 |
44.5 |
G1/8 |
38 |
69 |
22 |
G1/4 |
Для Мод.: |
Для Мод.: |
Для Мод.: |
Для Мод.: |
