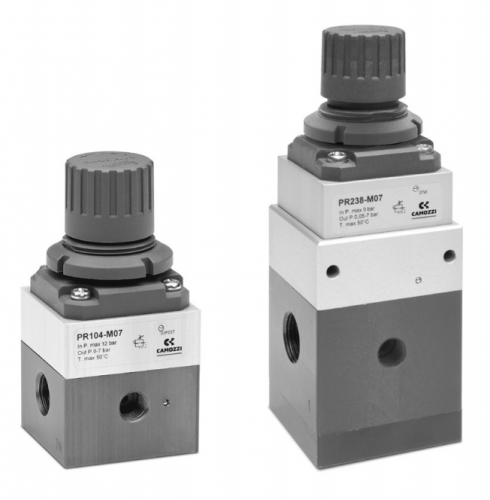

Прецизионные регуляторы, Серии PR с ручным управлением
- G1/4
- 0,05 ÷ 2 бар
- 0,05 ÷ 4 бар
- 0,05 ÷ 7 бар (стандарт)
Описание
Прецизионные регуляторыСерии PR с ручным управлением
Более детальное описание находится в документации (внизу).
Присоединение: G1/4
Прецизионные регуляторы давления Серии PR работают по принципу балансировки напряжения трех мембран, что позволяет регулятору реагировать даже на малейшие изменения давления во время
работы.
» Высокая точность настройки давления
» Конструкция с тройной мембраной
» Компактные размеры
» Фиксация настроек
» Три диапазона регулируемых давлений
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
компактный, мембранного типа |
Материалы |
см. страницу 19, раздел 3/3.15.02 |
Присоединение |
G1/4 |
Монтаж |
вертикально в линию, монтаж на стену или панель (в любом положении) |
Рабочая температура |
от 0°C до 50°C |
Давление на входе |
0.1 ÷ 9 бар |
Давление на выходе |
0,05 ÷ 2 бар 0,05 ÷ 4 бар 0,05 ÷ 7 бар (стандарт) |
Сброс избыточного давления |
со сбросом (стандарт) |
Номинальный расход |
см. диаграммы расхода |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется последовательная установка центробежных фильтров 25 мкм и 5 мкм и коалесцентного фильтра 1 мкм, обеспечивающих класс очистки воздуха по стандарту ISO 8573-1:2010 [2:8:2]. |
Гистерезис |
20 мБар |
Повторяемость |
±0,2% от полного диапазона |
Утечки |
≤ 5 л/мин |
КОДИРОВКА |
|||||
PR |
1 |
04 |
- |
M |
07 |
PR |
СЕРИЯ |
||||
1 |
РАЗМЕР 1 = размер 1 |
||||
04 |
ПРИСОЕДИНЕНИЕ: 04 = G1/4 |
||||
M |
ТИП НАСТРОЙКИ: M = ручной |
||||
07 |
РАБОЧЕЕ ДАВЛЕНИЕ (1 бар = 14,5 psi): 02 = 0,05 ÷ 2 бар 04 = 0,05 ÷ 4 бар 07 = 0,05 ÷ 7 бар (стандарт) |
Прецизионный регулятор Серии PR – материалы

Размеры

Мод. PR104-M07 ДИАГРАММЫ РАСХОДА (СТАНДАРТНОЕ ИСПОЛНЕНИЕ)


Мод. PR104-M02 ДИАГРАММЫ РАСХОДА


Мод. PR104-M04 ДИАГРАММЫ РАСХОДА
