Манометры Мод. M043.., M053.., M063.. Camozzi
Описание
Манометры Мод. M043.., M053.., M063..
Запрос цен и сроков на info@binomkip.ruИнформация для правильного выбора манометра. Шкала манометра должна выбираться исходя из условий применения, по следующим критериям:
1. Постоянное во времени измеряемое давление должно быть в пределах от 1/3 до 3/4 от диапазона измерения манометра.
2. При переменном во времени измеряемом давлении необходимо, чтобы оно было в пределах 2/3 от предельных значений диапазона измерения манометра.
3. Пиковое значение давления не должно превышать диапазон измерения манометра.
» Надежные и экономичные
» Исполнение в соответствиис EN 837-1
» Класс точности CL1.6 и CL2.5
Конструкция |
с трубчатой пружиной |
Номинальный размер |
40, 50, 63 |
Исполнения |

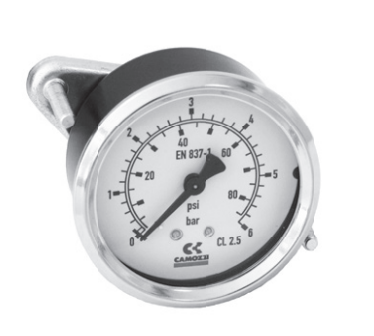

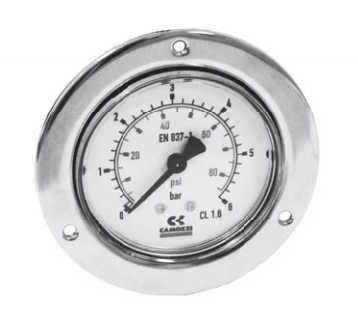

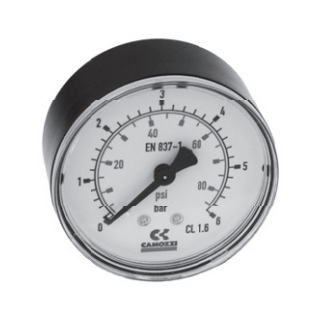

осевое, радиальное, осевое панельное с передним фланцем, осевое панельное с монтажной скобой |
Материалы |
корпус для
осевого и радиального исполнения - пластик; |
Рабочая температура |
окружающая
среда -40°C ÷ 60°C |
Степень защиты |
не ниже IP 42 и IP 65 для глицериновых манометров |
Рабочее давление |
постоянное -
3/4 от верхнего предела измерений (ВПИ) |
M |
043 |
- |
P |
12 |
|
M |
Манометр |
||||
043 |
Размеры: |
||||
P |
Исполнение: |
||||
12 |
Диапазон
измерений, см. таблицу: |
||||
|
= стандарт |
Класс точности CL1,6 (Мод. М063...)
Размеры |
Предел измерений давления от 0 бар (для вакууметров до 0 бар) |
||||||||||||||
Мод. |
A |
B |
C |
D |
SW |
-1 |
1 |
2.5 |
4 |
6 |
10 |
12 |
16 |
25 |
40 |
M043-P... |
R1/8 |
Ø 39 |
42 |
10 |
14 |
✖ |
✖ |
✖ |
✖ |
✖ |
✖ |
✖ |
✖ |
✖ |
|
M053-P... |
R1/8 |
Ø 49 |
47,5 |
10 |
14 |
|
|
|
|
✖ |
|
✖ |
|
|
|
M063-P... |
R1/4 |
Ø 62 |
47 |
12 |
14 |
|
|
|
✖ |
✖ |
|
✖ |
|
|
|
Класс точности CL1,6 (Мод. М063...)
Размеры |
Предел измерений давления от 0 бар (для вакууметров до 0 бар) |
||||||||||||||
Мод. |
A |
B |
C |
D |
SW |
-1 |
1 |
2.5 |
4 |
6 |
10 |
12 |
16 |
25 |
40 |
M043-R... |
R1/8 |
Ø 39 |
26 |
10 |
14 |
|
|
|
|
✖ |
|
✖ |
|
|
|
M053-R... |
R1/8 |
Ø 49 |
27,5 |
10 |
14 |
|
|
|
|
✖ |
|
✖ |
|
|
|
M063-R... |
R1/4 |
Ø 62 |
27,5 |
12 |
14 |
|
|
|
|
✖ |
|
✖ |
|
✖ |
✖ |
Класс точности CL1,6 (Мод. М063...)
Размеры |
Предел измерений давления от 0 бар (для вакууметров до 0 бар) |
||||||||||||||||||||
Мод. |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
SW |
-1 |
1 |
2.5 |
4 |
6 |
10 |
12 |
16 |
25 |
40 |
M043-F... |
R1/8 |
Ø 41 |
38 |
10 |
Ø61 |
51 |
Ø3,6 |
1,2 |
42,5 |
42 |
14 |
|
|
✖ |
✖ |
✖ |
✖ |
✖ |
✖ |
|
|
M053-F... |
R1/4 |
Ø 62 |
43 |
12 |
Ø86 |
75 |
Ø3,6 |
1,2 |
63,5 |
63 |
14 |
|
|
|
|
✖ |
|
✖ |
|
✖ |
|
M063-F... |
R1/4 |
Ø 62 |
49 |
13 |
Ø86 |
75 |
Ø3,6 |
1 |
65 |
67 |
14 |
|
|
|
|
|
|
|
|
✖ |
✖ |
Класс точности CL1,6 (Мод. М063...)
Размеры |
Предел измерений давления от 0 бар |
|||||||||||||||||||||||
Мод. |
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
N |
K |
SW |
J |
-1 |
1 |
2.5 |
4 |
6 |
10 |
12 |
16 |
25 |
40 |
M043-U... |
R1/8 |
Ø 39 |
46,5 |
10 |
Ø43 |
35 |
28 |
4,5 |
М5 |
59 |
47 |
40 |
14 |
23 max |
|
|
|
✖ |
✖ |
|
✖ |
✖ |
|
|
M063-U... |
R1/4 |
Ø 63 |
54,5 |
13 |
Ø68 |
35 |
32,5 |
3,7 |
М5 |
91 |
78 |
63.5 |
14 |
25 max |
✖ |
✖ |
✖ |
✖ |
✖ |
|
✖ |
✖ |
✖ |
✖ |
