Camozzi Cерия 97 - из нержавеющей стали, Диам. 32, 40, 50, 63 мм
Описание
Цилиндры пневматические из нержавеющей стали Серии 97
Запрос цен и сроков на info@binomkip.ruОдно- и двустороннего действия, магнитные, с демпфированием
ø 32, 40, 50, 63 мм
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой скорости торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.
» Простой дизайн
» Нержавеющая сталь AISI 304
» Регулируемое демпфирование в конце хода
Конструкция |
компактный; крышки, закрепленные на гильзе через кольца из PTFE |
Действие |
одностороннего действия с пружинным возвратом; двустороннего действия |
Материал |
крышки,
гильза, шток - нержавеющая сталь AISI 304, уплотнение штока
- полиуретан, |
Рабочая температура |
0°C ÷ 80°C (при сухом воздухе -20°C) |
Рабочее давление |
1 ÷ 10 бар |
Рабочая среда |
очищенный
воздух без необходимости маслораспыления. Требуется установка центробежного |
Скорость |
10 ÷ 1000 мм/с |
Ход |
25 ÷ 800 мм |
Крепление |
за резьбу на крышках, лапы, передний и задний кронштейн, резьбовые оси, гайка крышки |
97 |
M |
2 |
A |
050 |
A |
0200 |
|
97 |
Серия |
||||||
M |
M = задняя
крышка с цилиндрическим шарниром |
||||||
2 |
Действие: |
||||||
A |
Материалы: |
||||||
050 |
Диаметры: 032 = ø 32 мм; 040 = ø 40 мм; 050 = ø 50 мм; 063 = ø 63 мм |
||||||
A |
Комплектация: A = стандарт (с гайкой штока Мод. U и крышки Мод. V) |
||||||
0200 |
Ход: 25 ÷ 800 мм |
||||||
|
= стандарт |
Пневматические символы
С резьбами на передней и задней крышках
+ = добавить ход
Ø |
ØA |
AM |
ØB |
ØB2 |
EE |
F |
G |
KK |
PL |
SW1 |
KW1 |
SW2 |
U1 |
WH |
L1+ |
L2+ |
L3+ |
L4 |
L7 |
KW |
ØKV |
32 |
12 |
22 |
M30x1,5 |
36 |
G1/8 |
5 |
38 |
M10x1,25 |
9 |
17 |
6 |
10 |
23 |
26 |
120 |
94 |
76 |
19.5 |
15 |
7 |
42 |
40 |
16 |
24 |
M38x1,5 |
45 |
G1/4 |
6 |
50 |
M12x1,25 |
12 |
19 |
7 |
13 |
27 |
30 |
135 |
105 |
81 |
22.5 |
15 |
8 |
55 |
50 |
20 |
32 |
M45x1,5 |
55 |
G1/4 |
6 |
53 |
M16x1,5 |
12 |
24 |
8 |
17 |
33 |
37 |
143 |
106 |
82 |
28 |
18 |
10 |
60 |
63 |
20 |
32 |
M45x1,5 |
68 |
G3/8 |
6 |
53 |
M16x1,5 |
13 |
24 |
8 |
17 |
40 |
37 |
158 |
121 |
95 |
28 |
18 |
10 |
60 |

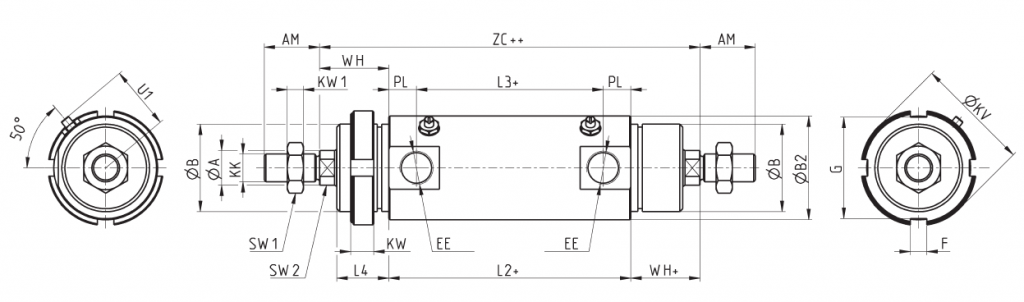

С резьбами на передней и задней крышках
+ = добавить ход
++ = добавить ход дважды
Ø |
ØA |
AM |
ØB |
ØB2 |
EE |
F |
G |
KK |
PL |
SW1 |
KW1 |
SW2 |
U1 |
WH+ |
L2+ |
L3+ |
L4 |
KW |
ØKV |
ZC++ |
32 |
12 |
22 |
M30x1,5 |
36 |
G1/8 |
5 |
38 |
M10x1,25 |
9 |
17 |
6 |
10 |
23 |
26 |
94 |
76 |
19.5 |
7 |
42 |
146 |
40 |
16 |
24 |
M38x1,5 |
45 |
G1/4 |
6 |
50 |
M12x1,25 |
12 |
19 |
7 |
13 |
27 |
30 |
105 |
81 |
22.5 |
8 |
55 |
165 |
50 |
20 |
32 |
M45x1,5 |
55 |
G1/4 |
6 |
53 |
M16x1,5 |
12 |
24 |
8 |
17 |
33 |
37 |
106 |
82 |
28 |
10 |
60 |
180 |
63 |
20 |
32 |
M45x1,5 |
68 |
G3/8 |
6 |
53 |
M16x1,5 |
13 |
24 |
8 |
17 |
40 |
37 |
121 |
95 |
28 |
10 |
60 |
195 |
Задняя крышка с цилиндрическим шарниром
+ = добавить ход
Ø |
ØA |
AM |
ØB2 |
CX |
EE |
EW |
KK |
PL |
SW1 |
KW1 |
SW2 |
U1 |
WH |
L1+ |
L2+ |
L3+ |
L |
LU |
XD+ |
32 |
12 |
22 |
36 |
10 |
G1/8 |
26 |
M10x1,25 |
23 |
17 |
6 |
10 |
23 |
26 |
151 |
125 |
76 |
13 |
9 |
142 |
40 |
16 |
24 |
45 |
12 |
G1/4 |
28 |
M12x1,25 |
26 |
19 |
7 |
13 |
27 |
30 |
170 |
136 |
81 |
16 |
10 |
160 |
50 |
20 |
32 |
55 |
12 |
G1/4 |
32 |
M16x1,5 |
32 |
24 |
8 |
17 |
33 |
37 |
182 |
145 |
82 |
16.5 |
12 |
170 |
63 |
20 |
32 |
68 |
16 |
G3/8 |
40 |
M16x1,5 |
29.5 |
24 |
8 |
17 |
40 |
37 |
202 |
152 |
95 |
21 |
12 |
190 |

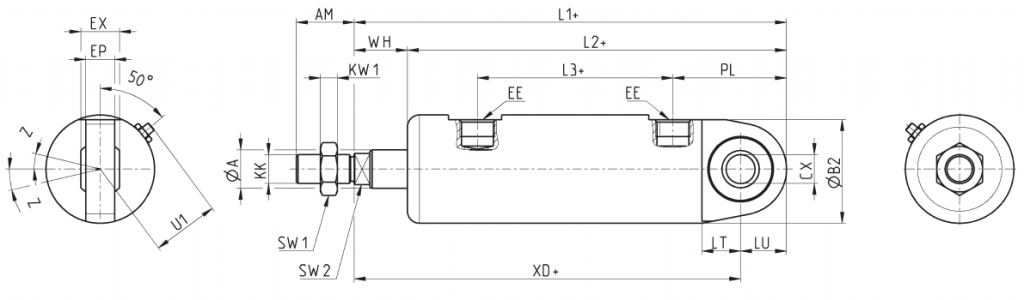

Задняя крышка со сферическим шарниром
+ = добавить ход
Ø |
ØA |
AM |
ØB2 |
CX |
EE |
EP |
EX |
KK |
PL |
SW1 |
KW1 |
SW2 |
U1 |
WH |
L1+ |
L2+ |
L3+ |
LT |
LU |
XD+ |
Z |
32 |
12 |
22 |
36 |
10 |
G1/8 |
10.5 |
14 |
M10x1,25 |
23 |
17 |
6 |
10 |
23 |
26 |
157 |
139 |
76 |
13 |
15 |
142 |
13 |
40 |
16 |
24 |
45 |
12 |
G1/4 |
12 |
16 |
M12x1,25 |
26 |
19 |
7 |
13 |
27 |
30 |
179 |
157 |
81 |
16 |
19 |
160 |
13 |
50 |
20 |
32 |
55 |
12 |
G1/4 |
15 |
21 |
M16x1,5 |
32 |
24 |
8 |
17 |
33 |
37 |
190.5 |
162 |
82 |
16.5 |
20.5 |
170 |
15 |
63 |
20 |
32 |
68 |
16 |
G3/8 |
15 |
21 |
M16x1,5 |
29.5 |
24 |
8 |
17 |
40 |
37 |
214 |
182.5 |
95 |
21 |
24 |
190 |
15 |
Задняя крышка - охватывающая цапфа
+ = добавить ход
Ø |
ØA |
AM |
ØB2 |
CB |
CX |
EE |
KK |
PL |
SW1 |
KW1 |
SW2 |
U1 |
WH |
L1+ |
L2+ |
L3+ |
L |
LU |
XD+ |
UB |
32 |
12 |
22 |
36 |
14 |
10 |
G1/8 |
M10x1,25 |
31 |
17 |
6 |
10 |
23 |
18 |
151 |
133 |
76 |
13 |
9 |
142 |
34 |
40 |
16 |
24 |
45 |
16 |
12 |
G1/4 |
M12x1,25 |
38 |
19 |
7 |
13 |
27 |
22 |
170 |
148 |
81 |
16 |
10 |
160 |
40 |
50 |
20 |
32 |
55 |
21 |
16 |
G1/4 |
M16x1,5 |
40.5 |
24 |
8 |
17 |
33 |
28.5 |
182 |
153.5 |
82 |
16.5 |
12 |
170 |
45 |
63 |
20 |
32 |
68 |
21 |
16 |
G3/8 |
M16x1,5 |
48 |
24 |
8 |
17 |
40 |
31.5 |
202 |
170.5 |
95 |
21 |
12 |
190 |
51 |

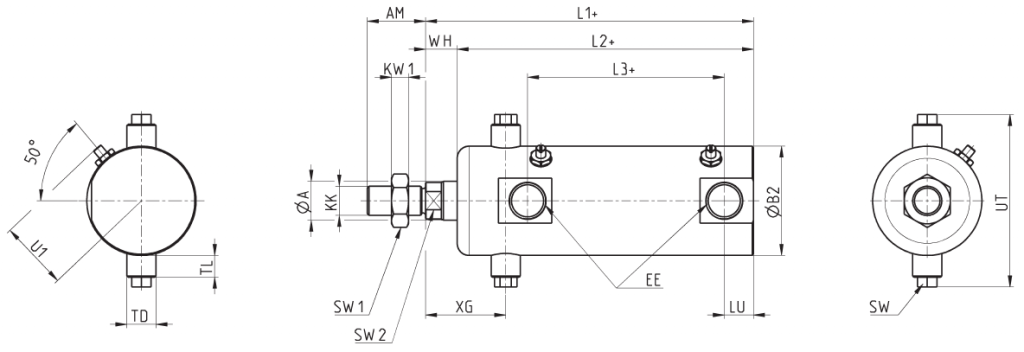

Штифтовые крышки
+ = добавить ход
Ø |
ØA |
AM |
ØB2 |
EE |
KK |
SW |
SW1 |
KW1 |
SW2 |
U1 |
WH |
L1+ |
L2+ |
L3+ |
L |
LU |
XG |
TD |
TL |
UT |
32 |
12 |
22 |
36 |
G1/8 |
M10x1,25 |
8 |
17 |
6 |
10 |
23 |
9 |
120 |
111 |
76 |
13 |
9 |
27 |
10 |
7 |
58 |
40 |
16 |
24 |
45 |
G1/4 |
M12x1,25 |
8 |
19 |
7 |
13 |
27 |
13 |
135 |
122 |
81 |
16 |
10 |
33 |
12 |
9 |
71 |
50 |
20 |
32 |
55 |
G1/4 |
M16x1,5 |
8 |
24 |
8 |
17 |
33 |
18 |
143 |
125 |
82 |
16.5 |
12 |
40 |
14 |
9 |
81 |
63 |
20 |
32 |
68 |
G3/8 |
M16x1,5 |
12 |
24 |
8 |
17 |
40 |
22.5 |
158 |
135.5 |
95 |
21 |
12 |
45 |
16 |
12 |
104 |
