Camozzi Серия 30 - Цилиндры поворотные
Описание

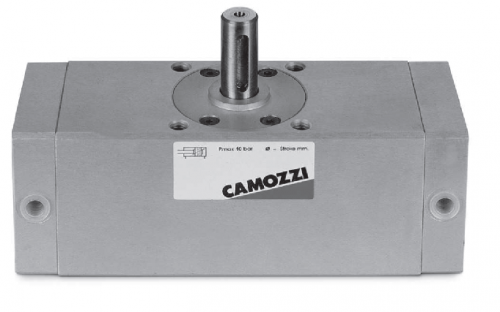

Цилиндры поворотные Серия 30
Запрос цен и сроков на info@binomkip.ruС демпфированием и без демпфирования, немагнитные
Стандартные углы поворота: 90° и 180°
ø 50, 63, 80, 100 мм
Цилиндры поворотные Серии 30 сделаны из алюминиевого профиля, их компактные и простые линии создают приятный внешний вид. Уникальная износостойкая направляющая обеспечивает повышенный срок службы изделия. На крышках имеются винты регулировки угла поворота в пределах ± 5°. Вращение по часовой стрелке.
|
Конструкция |
профиль |
|
Действие |
двустороннего действия |
|
Материал |
крышки, корпус - алюминий; уплотнения - NBR; остальное - закаленная сталь |
|
Крепление |
через отверстия в корпусе |
|
Диаметр |
ø 50, 63, 80, 100 мм |
|
Установка |
в любом положении |
|
Рабочая температура |
0°C ÷ 50°C (при сухом воздухе -20°C) |
|
Стандартный угол поворота |
90°, 180° |
|
Рабочее давление |
0,5 ÷ 10 бар |
|
Рабочая среда |
очищенный
воздух без необходимости маслораспыления. Требуется установка центробежного |
|
Ø |
1 бар |
2 бар |
3 бар |
4 бар |
5 бар |
6 бар |
7 бар |
8 бар |
9 бар |
10 бар |
|
50 |
2,08 |
4,16 |
6,24 |
8,32 |
10,40 |
12,48 |
14,55 |
16,63 |
18,71 |
20,79 |
|
63 |
4,40 |
8,80 |
13,20 |
17,61 |
22,01 |
26,41 |
30,81 |
35,21 |
39,61 |
44,01 |
|
80 |
7,10 |
14,19 |
21,29 |
28,39 |
35,49 |
42,58 |
49,68 |
56,78 |
63,87 |
70,97 |
|
100 |
16,63 |
33,27 |
49,90 |
66,54 |
83,17 |
99,80 |
116,44 |
133,07 |
149,07 |
166,34 |
|
30 |
- |
050 |
/ |
090 |
- |
3 |
|
30 |
Серия |
|||||
|
050 |
Диаметры: 050 = ø 50 мм; 063 = ø 63 мм; 080 = ø 80 мм; 100 = ø 100 мм |
|||||
|
090 |
Углы поворота: 090 = 90°; 180 = 180°; 270 = 270°; 360 = 360° |
|||||
|
3 |
Выходной элемент: 090 = 90°; 180 = 180° |
|||||
|
|
Исполнение: |
|||||
|
|
|
|
|
|
|
Мод. |
A |
B |
C |
D |
E |
F h7 |
G |
H |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
|
30-050/090 |
48 |
62 |
162 |
36 |
2,5 |
15 |
25 |
5 |
5 |
25 |
G1/8 |
23 |
M8x1.25 |
46 |
98 |
8 |
8 |
|
30-063/090 |
60 |
76 |
186 |
41 |
2,5 |
17 |
32 |
6 |
5 |
30 |
G1/8 |
24 |
M10x1.5 |
57 |
117 |
8 |
12 |
|
30-080/090 |
72 |
92 |
195 |
50 |
3 |
20 |
35 |
6 |
5 |
35 |
G1/4 |
23,5 |
M12x1.75 |
70 |
142 |
9 |
13 |
|
30-100/090 |
85 |
112 |
247 |
60 |
4 |
25 |
40 |
8 |
5 |
40 |
G3/8 |
26 |
M12x1.75 |
85 |
172 |
9 |
14 |
|
30-050/180 |
48 |
62 |
199 |
36 |
2,5 |
15 |
25 |
5 |
5 |
25 |
G1/8 |
26 |
M8x1.25 |
46 |
98 |
8 |
8 |
|
30-063/180 |
60 |
76 |
237 |
41 |
2,5 |
17 |
32 |
6 |
5 |
30 |
G1/8 |
24 |
M10x1.5 |
57 |
117 |
8 |
12 |
|
30-080/180 |
72 |
92 |
245 |
50 |
3 |
20 |
35 |
6 |
5 |
35 |
G1/4 |
23,5 |
M12x1.75 |
70 |
142 |
9 |
13 |
|
30-100/180 |
85 |
112 |
313 |
60 |
4 |
25 |
40 |
8 |
5 |
40 |
G3/8 |
26 |
M12x1.75 |
85 |
172 |
9 |
14 |
|
|
|
|
|
|
|
Мод. |
A |
B |
C |
D |
E |
F h7 |
G |
H |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
|
30-050/090-3 |
48 |
62 |
150 |
36 |
2,5 |
15 |
25 |
5 |
5 |
25 |
G1/8 |
17 |
M8x1.25 |
46 |
98 |
8 |
8 |
|
30-063/090-3 |
60 |
76 |
172 |
41 |
2,5 |
17 |
32 |
6 |
5 |
30 |
G1/8 |
17 |
M10x1.5 |
57 |
117 |
8 |
12 |
|
30-080/090-3 |
72 |
92 |
191 |
50 |
3 |
20 |
35 |
6 |
5 |
35 |
G1/4 |
21,5 |
M12x1.75 |
70 |
142 |
9 |
13 |
|
30-100/090-3 |
85 |
112 |
245 |
60 |
4 |
25 |
40 |
8 |
5 |
40 |
G3/8 |
25 |
M12x1.75 |
85 |
172 |
9 |
14 |
|
30-050/180-3 |
48 |
62 |
187 |
36 |
2,5 |
15 |
25 |
5 |
5 |
25 |
G1/8 |
17 |
M8x1.25 |
46 |
98 |
8 |
8 |
|
30-063/180-3 |
60 |
76 |
233 |
41 |
2,5 |
17 |
32 |
6 |
5 |
30 |
G1/8 |
17 |
M10x1.5 |
57 |
117 |
8 |
12 |
|
30-080/180-3 |
72 |
92 |
241 |
50 |
3 |
20 |
35 |
6 |
5 |
35 |
G1/4 |
21,5 |
M12x1.75 |
70 |
142 |
9 |
13 |
|
30-100/180-3 |
85 |
112 |
311 |
60 |
4 |
25 |
40 |
8 |
5 |
40 |
G3/8 |
25 |
M12x1.75 |
85 |
172 |
9 |
14 |
