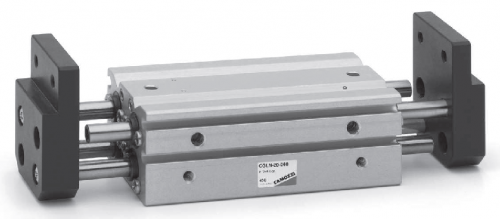

Схваты с параллельными губками и широким раскрытием Серия CGLN

Запрос цен и сроков на info@binomkip.ru

Магнитные
ø 10, 16, 20, 25, 32 мм

Большое усилие захвата сватов Серии CGLN достигается применением двух параллельно работающих поршней внутри компактного устройства. Установка магнитных датчиков положения в пазы на корпусе позволяет контролировать позицию губок схвата.
Широкий диапазон размеров и ходов раскрытия губок схватов Серии CGLN позволяет захватывать различные по размеру предметы. Установка схватов упрощается благодаря наличию монтажных отверстий в корпусе.
» Высокая гибкость при установке
» Большое усилие захвата
» Синхронизированный реечный механизм
» Установка магнитных датчиков на корпусе схвата

Действие	двустороннего действия
Рабочее давление	1 ÷ 7 бар (1,5 ÷ 7 бар для ø 10)
Рабочая температура	-10°C ÷ 60°C
Смазка	не требуется
Повторяемость	± 0.1 мм
Усилие захвата при давлении = 0.5 МПа и расстоянием до точки захвата R = 40 мм (ø 10, 16, 20, 25) или R = 80 мм (ø 32)	ø 10 = 15Н; ø 16 = 45Н; ø 20 = 75Н; ø 25 = 125Н; ø 32 = 225Н
Подвод воздуха	ø 10, 16, 20, 25 = M5 ø 32 = G1/8
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

CGLN	-	20	-	040
CGLN	Серия Пневматические символы: PNZ1
20	Диаметры: 10 = ø 10 мм; 16 = ø 16 мм; 20 = ø 20 мм; 25 = ø 25 мм; 32 = ø 32 мм
040	Ход

Пневматические символы

Деталь	Материалы
1 - Втулка	Бронза
2 - Корпус	Алюминий
3 - Зубчатая рейка	Нержавеющая сталь
4 - Самофиксирующаяся гайка	Сталь
5 - Пальцы схвата	Алюминий
6 - Буферное уплотнение	Полиуретан
7 - Уплотнение поршня	NBR
8 - Уплотнение штока	NBR
9 - Магнит	Пластоферрит
10 - Шестерня	Сталь
11 - Поршень	Алюминий
12 - Шток	Нержавеющая сталь
13 - Шток-поршень	Нержавеющая сталь
14 - Стопор	Алюминий
15 - Корпус направляющей	Сталь

Критерии выбора модели схвата: 1) Анализ силы захвата
Выбор схвата осуществляться в зависимости от веса объекта, который должен быть перемещен. Предполагается, что выбранная модель развивает усилие зажима по крайней мере в 20 раз выше, чем вес объекта. В случаях высоких ускорений или ударов, необходимо большее усилие зажима.

Пример расчета:
Размер объекта для перемещения = 200 м х 20 мм
Вес объекта, который будет перемещен (кг) = 0,3
Коэффициент запаса = 20
Плечо захвата R (мм) = 70
Рабочее давление (МПа) = 0,5
Мин. требуемое усилие зажима Fмин = 0,3 кг х 20 х 9,8 м/с2 = 60Н
Используя диаграмму, при указанных выше условиях, подбираем зажим Мод. CGLN-20 с эффективным усилием 73 Н.

Подбираем модель схвата у которого ширина пространства между губками в разжатом состоянии больше ширины объекта. Выбираем Мод. CGLN-20-80.
F = 220 мм > 200 мм

Критерии для выбора размера: 2) Анализ расстояния
Расстояние до точки захвата R должно быть в пределах значений, показанных на графиках “Диаграммы усилия захвата”
R = расстояние захвата (мм)


Мод. CGLN-10-020 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)	Мод. CGLN-10-040 и CGLN-10-060 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)

Мод. CGLN-16-030 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)	Мод. CGLN-16-060 и CGLN-16-080 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)

Мод. CGLN-20-040 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)	Мод. CGLN-20-080 и CGLN-20-100 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)

Мод. CGLN-25-050 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)	Мод. CGLN-25-100 и CGLN-25-120 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)

Мод. CGLN-32-070 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)	Мод. CGLN-32-120 и CGLN-32-170 F = Сила захвата (Н) R = Расстояние до точки захвата (мм)

* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха

Мод.	Ø	Ход	A	B	C	D	E (Закрыт) Мин. открытие	F (Открыт) Макс. открытие	J (Закрыт)	G (Открыт)	H	Макс. Частота (цикл/мин)	Вес (г)
CGLN-10-020	10	20	38	36	51	26	56	76	80	100	20	60	285
CGLN-10-040	10	40	54	52	67	42	78	118	108	142	36	40	355
CGLN-10-060	10	60	72	70	85	60	96	156	146	180	54	40	435

* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха

Мод.	Ø	Ход	A	B	C	D	E (Закрыт) Мин. открытие	F (Открыт) Макс. открытие	J (Закрыт)	G (Открыт)	H	Макс. Частота (цикл/мин)	Вес (г)
CGLN-16-030	16	30	40	45	60	28	68	98	98	128	26	60	570
CGLN-16-060	16	60	70	75	90	58	110	170	152	200	56	40	795
CGLN-16-080	16	80	90	95	110	78	130	210	192	240	76	40	945

* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха

Мод.	Ø	Ход	A	B	C	D	E (Закрыт) Мин. открытие	F (Открыт) Макс. открытие	J (Закрыт)	G (Открыт)	H	Макс. Частота (цикл/мин)	Вес (г)
CGLN-20-040	20	40	54	58	71	38	82	122	120	160	31	60	990
CGLN-20-080	20	80	96	100	113	80	142	222	195	260	73	40	1415
CGLN-20-100	20	100	116	120	133	100	162	262	235	300	93	40	1610

* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха

Мод.	Ø	Ход	A	B	C	D	E (Закрыт) Мин. открытие	F (Открыт) Макс. открытие	J (Закрыт)	G (Открыт)	H	Макс. Частота (цикл/мин)	Вес (г)
CGLN-25-050	25	50	66	70	88	48	100	150	146	196	36	60	1670
CGLN-25-100	25	100	120	124	142	102	182	282	244	328	90	40	2415
CGLN-25-120	25	120	138	142	160	120	200	320	282	366	108	40	2655

* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха

Мод.	Ø	Ход	A	B	C	D	E (Закрыт) Мин. открытие	F (Открыт) Макс. открытие	J (Закрыт)	G (Открыт)	H	Макс. Частота (цикл / мин)	Вес (г)
CGLN-32-070	32	70	82	86	110	60	150	220	202	272	60	30	2970
CGLN-32-120	32	120	130	134	158	108	198	318	282	370	108	20	3840
CGLN-32-160	32	160	174	178	202	152	242	402	366	454	152	20	4680
