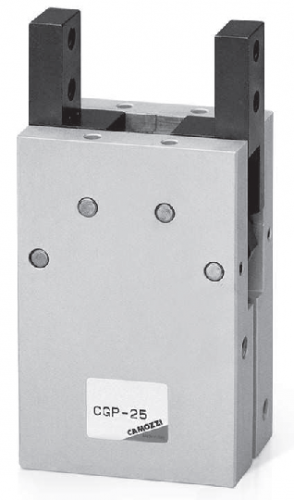

Серия CGP - Схваты с параллельными губками
- 10 = ø 10 мм
- 16 = ø 16 мм
- 20 = ø 20 мм
- 25 = ø 25 мм
- 32 = ø 32 мм
Описание
Схваты с параллельными губкамиСерия CGP
Более детальное описание находится в документации (внизу).
Магнитные
Диаметры поршня 10, 16, 20, 25, 32 мм
Доступны для заказа 5 типоразмеров схвата Серии CGP. Зажим обеспечивается прямым ходом поршня, что увеличивает усилие захвата. Схват оснащен подшипниками скольжения, что увеличивает срок его службы. Схват Серия CGP имеет монтажные отверстия на трех его сторонах, что облегчает его монтаж.
Магнитные датчики положения устанавливаются в U-образных канавках на корпусе схвата. Для облегчения крепления схват может быть также оснащен адаптерами Мод. C-CGP (охватывающий) или Мод. L-CGP (охватываемый).
» Длительный срок службы
» Компактная конструкция
» Большое усилие захвата
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|||||
Модель |
CGP-10 |
CGP-16 |
CGP-20 |
CGP-25 |
CGP-32 |
Диаметры поршня |
Ø 10 мм |
Ø 16 мм |
Ø 20 мм |
Ø 25 мм |
Ø 32 мм |
Действие |
двустороннего действия |
||||
Рабочее давление |
1.5 ÷ 7 бар |
||||
Рабочая температура |
0° ÷ 80°C |
||||
Макс. рабочая частота |
180 циклов/мин |
||||
Смазка |
рычажного механизма – требуется смазка всех подвижных частей |
||||
Ход губок схвата (мм) |
ø 10 = 4 |
ø 16 = 8 |
ø 20 = 12 |
ø 25 = 14 |
ø 32 =16 |
Теоретическая сила разжатия (Н) (P = при давлении 5 бар и длине до точки захвата 3 см) |
ø 10 = 8 |
ø 16 = 24 |
ø 20 = 47 |
ø 25 = 75 |
ø 32 = 100 |
Теоретическая сила сжатия (Н) (P = при давлении 5 бар и длине до точки захвата 3 см) |
ø 10 = 5 |
ø 16 = 8 |
ø 25 = 35 |
ø 25 = 60 |
ø 32 = 85 |
Максимальная длина до точки захвата L (см) (L = при давлении 5 бар) |
3,0 |
4,0 |
6,0 |
7,0 |
8,5 |
Вес (г) |
ø 10 = 50 |
ø 16 = 140 |
ø 20 = 250 |
ø 25 = 410 |
ø 32 = 680 |
Присоединение |
M5 (CGP-10 M3) |
||||
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
КОДИРОВКА |
||
CGP |
- |
20 |
CGP |
СЕРИЯ ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ: PNZ1 |
|
20 |
ДИАМЕТРЫ: 10 = ø 10 мм 16 = ø 16 мм 20 = ø 20 мм 25 = ø 25 мм 32 = ø 32 мм |
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ

ХАРАКТЕРИСТИКИ УСИЛИЙ ЗАХВАТА

L = Расстояние до точки захвата
F = Усилие захвата

L = Расстояние до точки захвата
F = Усилие захвата

L = Расстояние до точки захвата
F = Усилие захвата
Схваты Серия CGP

Y = подвод сжатого воздуха
Z = отверстие для монтажа захватных губок
X, W, AA = монтажные отверстия
РАЗМЕРЫ |
|||||||||||||||||||||||
Мод. |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L сжатия |
L разжатия |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
CGP-10 |
10 |
15,5 |
31,5 |
23 |
18 |
20 |
45 |
58 |
13 |
4 |
4 |
18 |
22 |
10 |
7,5 |
19 |
6 |
3 |
7 |
16 |
10 |
23 |
17 |
CGP-16 |
14 |
21 |
39,5 |
34 |
24 |
25,5 |
58,8 |
73,5 |
15 |
5 |
5 |
25 |
33 |
12 |
7,5 |
25,5 |
8 |
3 |
11 |
22 |
14 |
34 |
26 |
CGP-20 |
16 |
22 |
45,5 |
45 |
30 |
28 |
69,5 |
88,5 |
19 |
6 |
6 |
32 |
44 |
13 |
8 |
28 |
10 |
4 |
12 |
26 |
16 |
45 |
35 |
CGP-25 |
20 |
24,5 |
51 |
52 |
36 |
31,5 |
79,5 |
103,5 |
24 |
8 |
8 |
37 |
51 |
18 |
9 |
31 |
12 |
5 |
14 |
32 |
20 |
52 |
40 |
CGP-32 |
26 |
30 |
56 |
60 |
44 |
37,5 |
88 |
119 |
31 |
9 |
9 |
44 |
60 |
24 |
10 |
35 |
15 |
7 |
18 |
40 |
26 |
60 |
46 |
РАЗМЕРЫ |
||||||||||
Мод. |
Х резьба |
Х глубина |
Y резьба |
Y глубина |
W резьба |
W глубина |
Z резьба |
Z глубина |
АА резьба |
АА глубина |
CGP-10 |
M3 |
7 |
M3 |
- |
M3 |
5 |
M3 |
- |
M3 |
5 |
CGP-16 |
M4 |
11 |
M5 |
- |
M4 |
7 |
M3 |
- |
M4 |
7 |
CGP-20 |
M5 |
13 |
M5 |
- |
M4 |
8 |
M4 |
- |
M5 |
8 |
CGP-25 |
M6 |
14 |
M5 |
- |
M6 |
10 |
M5 |
- |
M6 |
10 |
CGP-32 |
M6 |
20 |
M5 |
- |
M6 |
10 |
M6 |
- |
M6 |
10 |
