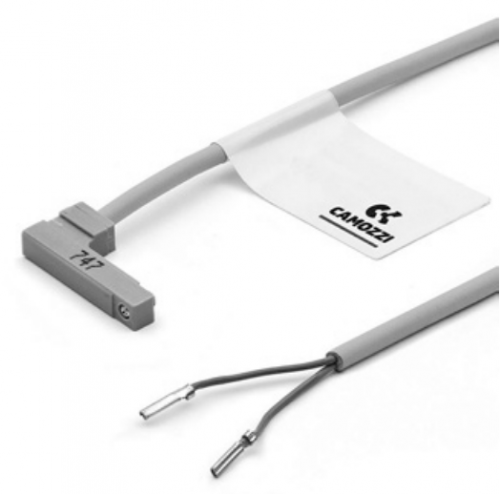

Camozzi Серии CSB и CSC, Магнитные датчики положения

Нет в наличии

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Серии CSB и CSC, Магнитные датчики положения

Запрос цен и сроков на info@binomkip.ru

Герконовый датчик
Датчик магниторезистивный
Датчик Холла

Магнитные датчики положения предназначены для обнаружения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается или размыкается внутренний контакт датчика. Электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера. Замыкание контакта отображает светодиод желтого цвета.
Датчики доступны в двух исполнениях: с механическим (геркон) и электронным переключением (датчик Холла, магниторезистивный датчик). Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
» Серии CST, CSV, CSH: разработаны для установки в канавках на корпусе цилиндра, со штекером M8 и без него
» Серия CSB: для схватов CGA-CGP-CGC
» Серия CSC: для схватов CGLN
» Серия CSD: для схватов CGSN-CGPT-CGPS-RPGB

	Серии CST, CSV, CSH	Серии CSB, CSC, CSD
Принцип действия	геркон магниторезистивный эффект Холла	геркон (только CSB, CSC) магниторезистивный (только CSD)
Тип выхода	транзистор PNP
Тип контакта	нормально открытый (Н.О.) и нормально закрытый (Н.З.)	нормально открытый (Н.О.)
Напряжение	см. характеристики каждой модели
Максимальный ток	см. характеристики каждой модели
Максимальная нагрузка	8 W DC / 10 VA AC (геркон) 6 W DC (магниторезистивный - эффект Холла)	8 W DC / 10 VA AC 6 W DC (магниторезистивный)
Класс защиты	IP 67	IP 66
Материалы	корпус - пластик, залитый эпоксидной смолой кабель - PVC разъем - PVR корпус разъема - полиуретан	корпус - пластик, залитый эпоксидной смолой
Крепление	непосредственно в канавку или с помощью адаптеров (только CST)	непосредственно в канавку
Индикация	желтый светодиод	красный светодиод
Защита	см. характеристики каждой модели
Время включения	<1,8 мс (геркон) <1 мс (магниторезистивный – эффект Холла)	<1 мс
Рабочая температура	-10ºC ÷ 80ºC	-10°C ÷ 60°C
Число срабатываний	10.000.000 циклов (геркон) 10.000.000.000 циклов (магниторезистивный - эффект Холла)
Электрическое соединение	кабель 2x0,14; 2 м (стандарт); - высокая гибкость кабель 3x0,14; 2 м (стандарт); - высокая гибкость штекер M8 и кабель 0,3 м	кабель 2x0,14; 2 м (стандарт); - высокая гибкость (только CSB, CSC); кабель 3x0,14; 2 м (стандарт); - высокая гибкость (только CSD); штекер M8 и кабель 0,3 м (только CSD)

CS	T	-	2	2	0	N	-	5
CS	Серия
T	Модификация: T = для T-образной канавки V = для V-образной канавки H = для монтажа сверху в канавку
2	Принцип действия: 2 = геркон Н.О. 3 = датчик магниторезистивный 4 = геркон Н.З. 5 = датчик Холла
2	Подключение: 2 = 2-х проводной (только геркон) 3 = 3-х проводной 5 = 2-х проводной со штекером M8 (только геркон) 6 = 3-х проводной со штекером M8
0	Напряжение питания: 0 = 10-110V DC; 10-230V AC (PNP) 1 = 30-110V DC; 30-230V AC (PNP) 2 = 3-х проводной CST (PNP) 3 = 10-30V AC/DC (PNP) 4 = 10-27V DC (PNP)
N	Примечание: N = по стандарту (только CST/CSV-250N)
5	Длина кабеля: = кабель 2 метра (только CST и CSV) 2 = кабель 2 метра (только CSH) 5 = кабель 5 метров

CS	B	-	D	-	2	2	0	-
CS	Серия
B	Модификация: B = квадратной формы C = закругленной формы D = круглой формы
D	Выход кабеля: D = прямой кабель H = кабель 90°
2	Принцип действия: 2 = геркон Н.З. (только CSB, CSC) 3 = датчик магниторезистивный (только CSD)
2	Подключение: 2 = 2-х проводной (только геркон) 3 = 3-х проводной (только CSD) 6 = 3-х проводной со штекером M8 (только CSD)
0	Напряжение питания: 0 = 10 ÷ 110V DC/AC (только CSB, CSC) 4 = 10 ÷ 27V DC PNP (только CSD)
	Длина кабеля: = кабель 2 метра (стандарт) 5 = кабель 5 метров5 = кабель 5 метров


Датчики на базе геркона BN = коричневый BU = синий BK = черный	Датчик магниторезистивный и датчик Холла BN = коричневый BU = синий BK = черный

Магнитные датчики на базе геркона, в версии с тремя проводами, позволяют соединять несколько датчиков последовательно, поскольку нет падения напряжения между источником и нагрузкой (см. схему соединения). В версии с двумя проводами падение напряжения составит 2.5V и 1V для датчиков на базе эффекта Холла.
1 BN = коричневый
3 BU = синий
4 BK = черный
L = нагрузка

Примечание для Мод. CST-220, CST-220-5:
При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита	Длина кабеля (L)
CST-220	геркон	2-х проводное	10 ÷ 110 V AC/ DC-230 V AC	-	250 mA	10 VA / 8W	-	2 м
CST-220-5	геркон	2-х проводное	10 ÷ 110 V AC/ DC-230 V AC	-	250 mA	10 VA / 8W	-	5 м
CST-232	геркон	3-х проводное	5 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8W	От изменения полярности	2 м
CST-232-5	геркон	3-х проводное	5 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8W	От изменения полярности	5 м
CST-332	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения	2 м
CST-332-5	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения	5 м
CST-532	датчик Холла	3-х проводное	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения	2 м
CST-532-5	датчик Холла	3-х проводное	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения	5 м

Примечание для Мод. CSV-220:
При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита	Длина кабеля (L)
CSV-220	геркон	2-х проводное	10 ÷ 110 V AC/ DC-230 V AC	-	250 mA	10 VA / 8 W	-	2 м
CSV-232	геркон	3-х проводное	5 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности	2 м
CSV-332	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения	2 м

Примечание для Мод. CST-250N:
При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CST-250N	геркон	2-х проводное с разъемом M8	10 ÷ 110 V AC/DC	-	250 mA	10 VA / 8 W	-
CST-262	геркон	3-х проводное с разъемом M8	5 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности
CST-362	магниторезистивный	3-х проводное с разъемом M8	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения
CST-562	датчик Холла	3-х проводное с разъемом M8	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения

Примечание для Мод. CSV-250N
При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSV-250N	геркон	2-х проводное с разъемом M8	10 ÷ 110 V AC/DC	-	250 mA	10 VA / 8 W	-
CSV-262	геркон	3-х проводное с разъемом M8	5 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности
CSV-362	магниторезистивный	3-х проводное с разъемом M8	10 ÷ 27 V DC	PNP	100 mA	6 W	От изменения полярности и перенапряжения

Примечание для Мод. CSH-223-2, CSH-223-5, CSH-221-2, CSH-221-5:
При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.
Подходит также для Т-образных пазов

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита	Длина кабеля (L)
CSH-223-2	геркон	2-х проводное	10 ÷ 30 V AC/DC	-	250 mA	10 VA / 8 W	От изменения полярности	2 м
CSH-223-5	геркон	2-х проводное	10 ÷ 30 V AC/DC	-	250 mA	10 VA / 8 W	От изменения полярности	5 м
CSH-221-2	геркон	2-х проводное	30 ÷ 230 V AC 30 ÷ 110 V DC	-	250 mA	10 VA / 8 W	От изменения полярности	2 м
CSH-221-5	геркон	2-х проводное	30 ÷ 230 V AC 30 ÷ 110 V DC	-	250 mA	10 VA / 8 W	От изменения полярности	5 м
CSH-233-2	геркон	3-х проводное	10 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности	2 м
CSH-233-5	геркон	3-х проводное	10 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности	5 м
CSH-334-2	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	250 mA	6 W	От изменения полярности и перенапряжения	2 м
CSH-334-5	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	250 mA	6 W	От изменения полярности и перенапряжения	5 м

Примечание для Мод. CSH-253:
При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.
Подходит также для Т-образных пазов.
Длина кабеля: 0.3 м.

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSH-253	геркон Н.В.	2-х проводное с разъемом M8	10 ÷ 30 V AC/DC	-	250 mA	10 VA / 8 W	От изменения полярности
CSH-263	геркон Н.В.	3-х проводное с разъемом M8	10 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности
CSH-364	магниторезистивный	3-х проводное с разъемом M8	10 ÷ 27 V DC	PNP	250 mA	6 W	От изменения полярности и перенапряжения
CSH-463	геркон Н.З.	3-х проводное с разъемом M8	10 ÷ 30 V AC/DC	PNP	250 mA	10 VA / 8 W	От изменения полярности

При изменении полярности подключения датчик сохраняет работоспособность,
но светодиод включаться не будет.
A = крепежный винт
B = светодиодный индикатор
C = идеальное определение положения

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSB-D-220	геркон	2-х проводное	10÷110 V AC/DC	PNP	50 mA	8 W / 10 VA	От изменения полярности и перенапряжения

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSB-H-220	геркон	2-х проводное	10÷110 V AC/DC	PNP	50 mA	8 W / 10 VA	От изменения полярности и перенапряжения

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSC-D-220	геркон	2-х проводное	10÷110 V AC/DC	PNP	50 mA	8 W / 10 VA	От изменения полярности и перенапряжения

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSC-H-220	геркон	2-х проводное	10÷110 V AC/DC	PNP	50 mA	8 W / 10 VA	От изменения полярности и перенапряжения

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита	Длина кабеля (L)
CSD-D-334	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	200 mA	6W	От изменения полярности и перенапряжения	2 м
CSD-D-334-5	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	200 mA	6W	От изменения полярности и перенапряжения	5 м

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита	Длина кабеля (L)
CSD-H-334	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	200 mA	6W	От изменения полярности и перенапряжения	2 м
CSD-H-334-5	магниторезистивный	3-х проводное	10 ÷ 27 V DC	PNP	200 mA	6W	От изменения полярности и перенапряжения	5 м

BU = синий
BK = черный
BN = коричневый
Длина кабеля: 0,3 м

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSD-D-364	магниторезистивный	3-х проводное с разъемом M8	10 ÷ 27 V DC	PNP	200 mA	6W	От изменения полярности и перенапряжения

BU = синий
BK = черный
BN = коричневый
Длина кабеля: 0,3 м

Мод.	Принцип действия	Соединение	Напряжение	Выход	Макс. ток	Макс. мощность	Защита
CSD-H-364	магниторезистивный	3-х проводное с разъемом M8	10 ÷ 27 V DC	PNP	200 mA	6W	От изменения полярности и перенапряжения

Магнитные датчики положения

Документы

Магнитные датчики положения Серия CST-CSV-CSH, CSB-CSC-CSD, CSG 1 мб
