Описание

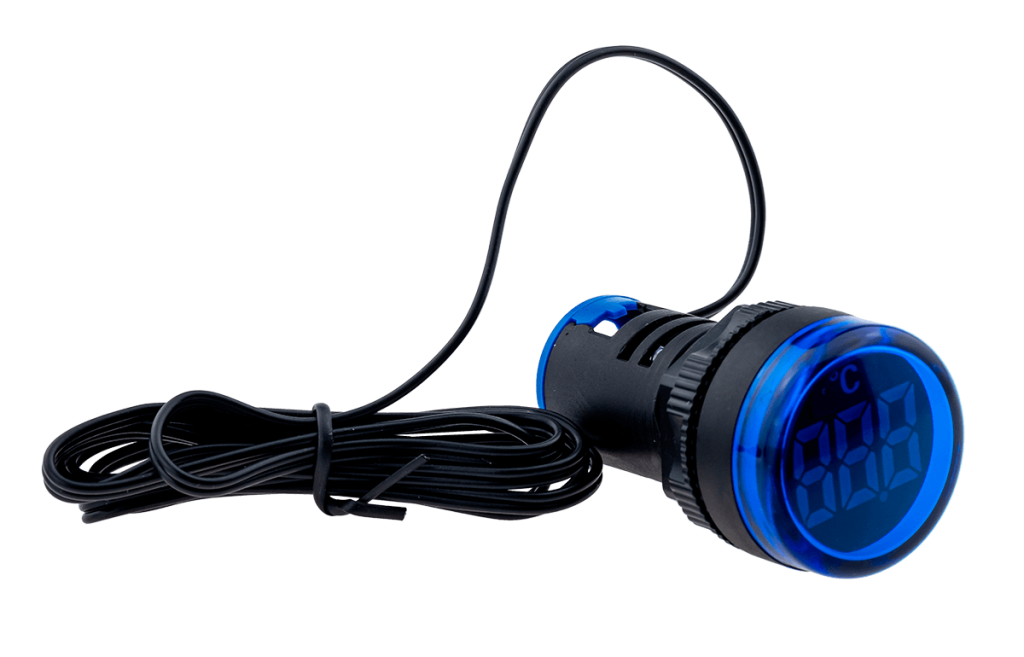

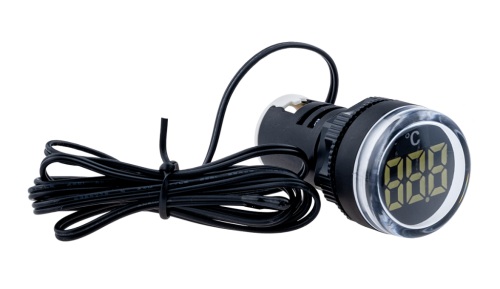

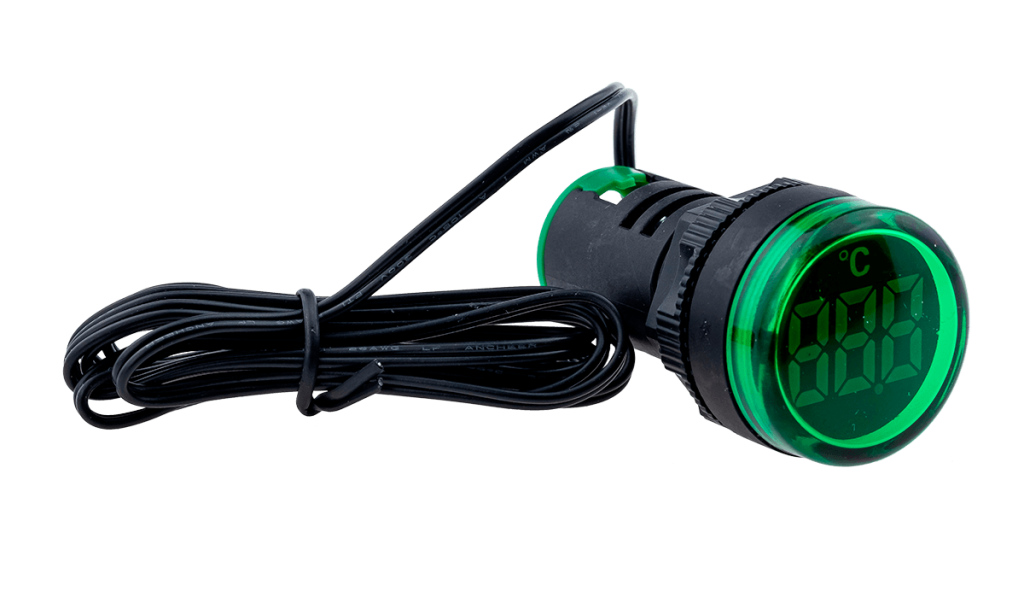

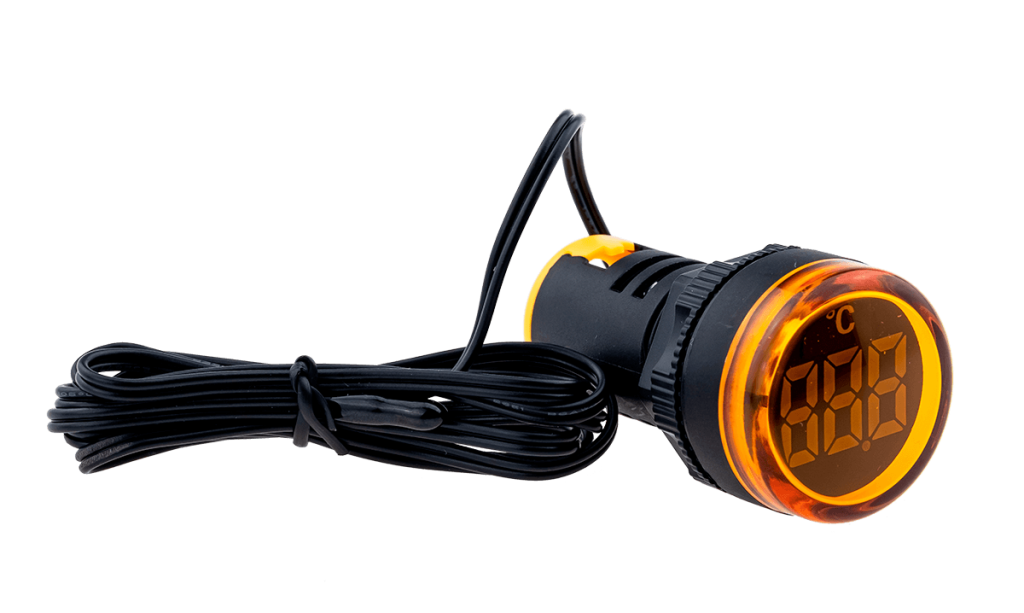

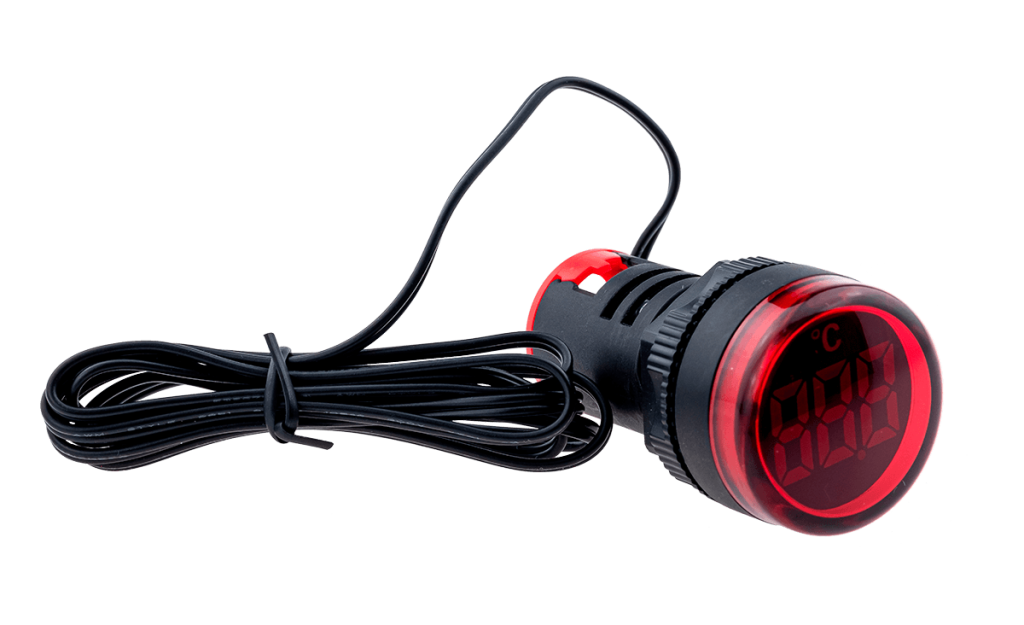

Индикаторы температуры Meyertec
Цифровые индикаторы предназначены для контроля питания, нагрузки и температуры.
Цифровые индикаторы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Параметр | Значение |
---|---|
Степень защиты для T22-VM, MT22-VDC, MT22-HM, MT22-TM для MT22-VAM |
IP40 IP54 |
Высота символов для MT22-VAM, MT22-HM для MT22-VM, MT22-VDC, MT22-TM |
6 мм 11 мм |
Напряжение питания для MT22-VAM, MT22-HM для MT22-VM, MT22-TM для MT22-VDC |
50…500 В AC 20…500 В AC 5…60 В DC |
Частота измеряемого напряжения (только для MT22-HM) | 0...99 Гц |
Диапазон рабочих температур | -25...+55 °C |
Температура хранения | -40...+70 °C |
Относительная влажность воздуха | Не более 90% |
Яркость | 100 кд/м2 |
Материал корпуса | PBT |
Погрешность измерения | ± 1% |
Установочный диаметр | 22,5 мм |
Потребление тока | 20 мА |
Тип подключения | Винтовое, 0,5…2,5 мм2 |
Тип подсветки | Светодиодная |
Прочность изоляции | 2500 В, 1 мин |
Срок службы | 30 000 ч |
Для монтажа изделия следует:
1. Подготовить в щите или дверце шкафа установочное отверстие в соответствии с размерами (см. рисунок ниже).
Размеры установочного отверстия
2. Свинтить установочную гайку с изделия.3. Проверить состояние уплотнительной прокладки - она недолжна быть повреждена.
4. Вставить изделие в монтажный вырез.
5. Закрутить установочную гайку с достаточным, но не чрезмерным усилием.
В случае монтажа группы изделий следует соблюдать размеры в соответствии с рисунком ниже.
Расстояние между монтажными отверстиями
