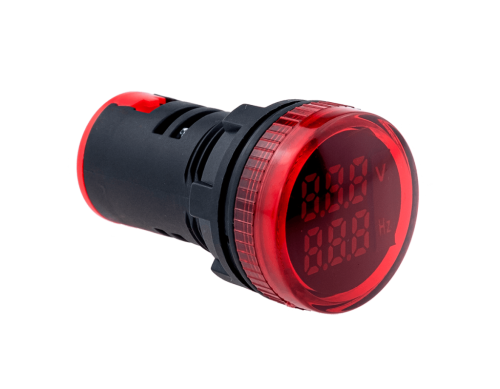

Индикаторы напряжения и частоты Meyertec

Цифровые индикаторы серии МТ22 выполнены в компактном пластиковом корпусе для установки в отверстие 22 мм, используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
■ 5 цветов индикации.
■ Срок службы >30000 часов
■ Высота символов 1 мм (для индикаторов MT22-TM и MT22-VDC).
■ Широкий диапазон напряжения питания 50...500 В AC (для индикаторов MT22-TM и MT22-HM).
■ Трансформатор тока в комплекте (для индикаторов MT22-VAM).
■ Погрешность 1 %

Важно:
✓ Индикаторы не являются средствами измерения и не подлежат периодической поверке.
✓ Не рекомендуется использование индикаторов в выходной цепи твердотельных реле. ШИМ твердотельного реле вызывает перенапряжение на схеме индикатора, вследствие чего возможен выход индикатора из строя из-за перегрева.

Степень защиты	IP40 - для индикаторов MT22-VM, MT22-VDC, MT22-HM, MT22-TM IP54 - для индикаторов MT22-VAM
Высота символов	6 мм - для индикаторов MT22-VAM, MT22-HM 11 мм - для индикаторов MT22-VM, MT22-VDC, MT22-TM
Напряжение питания	50…500В AC - для индикаторов MT22-VAM, MT22-HM 20…500В AC - для индикаторов MT22-VM, MT22-TM 5…60В DC - для индикаторов MT22-VDC
Частота измеряемого напряжения	0...99 Гц (для индикаторов MT22-HM)
Диапазон рабочих температур	-25...55 °C
Температура хранения	-40...70 °C
Относительная влажность воздуха	<90 %
Яркость	100 кд/м2
Материал корпуса	PBT
Погрешность измерения	1 %
Установочный диаметр	22,5 мм
Потребление тока	20 мА
Тип подключения	винтовое, 0,5…2,5 мм2
Тип подсветки	LED
Уровень изоляции	2,5 кВ, 1 мин
Срок службы	30 000 ч

Применяются для отображения действующих значений напряжения сети.

Напряжение	Цвет	Артикул	Схема подключения
20-500 В AC	Белый	MT22-VM1
	Зеленый	MT22-VM3
	Красный	MT22-VM4
	Желтый	MT22-VM5
	Синий	MT22-VM6
5-60 В DC	Белый	MT22-VDC1
	Зеленый	MT22-VDC3
	Красный	MT22-VDC4
	Желтый	MT22-VDC5
	Синий	MT22-VDC6

Применяются для отображения действующего значения напряжения сети и частоты переменного тока.

Напряжение	Цвет	Артикул	Схема подключения
50-500 В AC	Белый	MT22-HM1
	Зеленый	MT22-HM3
	Красный	MT22-HM4
	Желтый	MT22-HM5
	Синий	MT22-HM6

Применяются для отображения действующего значения напряжения сети и силы тока. Трансформатор тока 0-100 А входит в комплект поставки.

Напряжение	Ток	Цвет	Артикул	Схема подключения
50-500 В AC	0-100 А	Зеленый	MT22-VAM3
		Красный	MT22-VAM4
		Желтый	MT22-VAM5

Применяются для отображения действующей величины температуры в шкафу управления. Диапазон измеряемой температуры: -20…199 ℃.
Выносной датчик температуры в комплекте (длина кабеля 1 метр).

Напряжение	Цвет	Артикул	Схема подключения
20-500 В AC	Белый	MT22-TM1
	Зеленый	MT22-TM3
	Красный	MT22-TM4
	Желтый	MT22-TM5
	Синий	MT22-TM6
