Описание

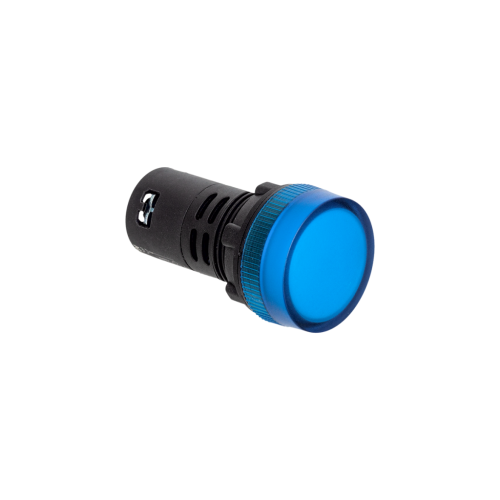

Сигнальные LED-лампы МТ22-SA IP65, диаметр 22 мм, Meyertec (Обновленные)
Изделия предназначены для сигнализации (визуальной и звуковой) режимов оборудования и состояния технологических процессов.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления.
Изделия соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТРТС020/2011 «Электромагнитная совместимость технических средств».
| Наименование | Значение |
|---|---|
|
Степень защиты: - для сигнальных и модульных ламп MT22, МТВ2, MТВ4, МТВ5 и зуммеров MT22Е - для сигнальных ламп MT16, зуммеров и двухцветных индикаторов |
- IP65 - IP40 |
| Номинальное напряжение питания |
110 В АС/DC; 220 В АС/DC; 220 В АС; 380 В АС/DC; 24 В АС/DC |
|
Диапазон рабочих температур: - для модульных ламп MTB2, MTB4, MTB5 и зуммеров MT22 - для сигнальных ламп MT16 и MT22 и двухцветных индикаторов - для сигнальных ламп MT67 |
- 40...+55 °C - 25...+55 °C - 20...+55 °C |
| Температура хранения | - 40…+70 °С |
| Относительная влажность воздуха, не более | 90 % |
| Яркость свечения | 100 кд/м2 |
|
Материал корпуса: - для моноблочных сигнальных ламп MT22, MT16, MТВ5, зуммеров и двухцветных индикаторов - для модульных сигнальных ламп MTВ2 и МТВ4 |
- PBT (Полибутилентерефталат) - Металл |
| Потребление тока | 20 мА |
| Диапазон рабочего напряжения | 0,85 ∙ Uпит...1,1 ∙ Uпит |
| Тип клемм | Винтовые |
| Типоразмер подключаемого провода | 0,5…2,5 мм2 |
| Громкость звукового сигнала зуммеров | 80 дБ (не регулируется) |
| Тип подсветки | Светодиодная |
| Прочность электрической изоляции (время приложения напряжения) | 2,5 кВ (1 мин) |
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Неремонтопригодные |
| Комплектация изделия | Изделие в сборе |
| Срок службы | 30 000 ч |
| Параметр | Значение |
|---|---|
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 220 В AC/DC или 24 В AC/DC |
| Срок службы | ≥ 30000 часов |
| Цвет светодиода | зеленый, красный, белый, желтый, синий |
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС - 15, А | Номинальный рабочий ток DС - 13, А |
|---|---|---|
| 125 | - | 0.55 |
| 240 | 3 | - |
| 250 | - | 0.27 |
| 380 | 2.5 | - |
Для монтажа изделия следует:
1. Подготовить в щите или дверце шкафа отверстие в соответствии с габаритными размерами изделия.
2. Свинтить установочную гайку с изделия.
3. Проверить состояние уплотнительной прокладки - она недолжна быть повреждена.
4. Вставить изделие в монтажный вырез.
5. Закрутить установочную гайку с достаточным, но не чрезмерным усилием.
В случае монтажа группы изделий, следует соблюдать размеры в соответствии с рисунком ниже.
|
|
|
|
Расстояние между монтажными отверстиями для сигнальных ламп MT16 |
Расстояние между монтажными отверстиями для сигнальных лампMT22, зуммеров и двухцветных индикаторов |
