Описание

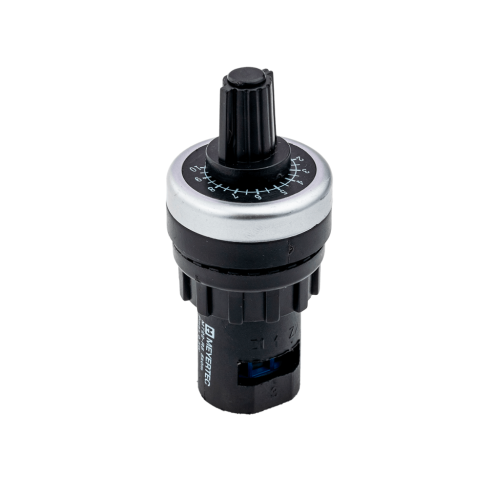

Потенциометры серии МТ22 Meyertec

Изделия предназначены для регулировки технологических параметров. Основное применение удаленное управление скоростью вращения электродвигателя через аналоговый вход преобразователя частоты (ПЧВ). Изделия могут также применяться для регулирования температурного режима, изменения значений напряжения, установки таймера реле времени, регулировки выходного напряжения твердотельных реле.

Изделия применяются в шкафах автоматики, пультах и постах управления.
Изделия соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Наименование	Значение
Тип	Однооборотный, линейный
Механическая износостойкость	25 000 циклов
Тип резистивного элемента	Металлокерамический
Сопротивление (зависит от модификации)	1; 5; 10 кОм
Погрешность	± 10%
Степень защиты	IP65
Материал корпуса	Полиамид
Номинальная мощность	0,5 Вт (70 °C)
Рабочая температура	-25...+70 °C
Температура хранения	-40…+70 °С
Относительная влажность воздуха, не более	90 %
Тип клемм	Винтовые
Размеры подключаемых проводников	0,5…2,5 мм²
Сопротивление изоляции	10 мОм при 500 В постоянного тока
Номинальное напряжение изоляции	250 В переменного тока
Угол поворота ручки	290° (эффективный 260°)

Для монтажа изделия следует:
1. Подготовить в щите или дверце шкафа установочное отверстие в соответствии с размерами (см. рисунок ниже).

Размеры установочного отверстия

2. Свинтить установочную гайку с изделия.
3. Проверить состояние уплотнительной прокладки - она недолжна быть повреждена.
4. Вставить изделие в монтажный вырез.
5. Закрутить установочную гайку с достаточным, но не чрезмерным усилием.

В случае монтажа группы изделий следует соблюдать размеры в соответствии с рисунком ниже.
