Описание

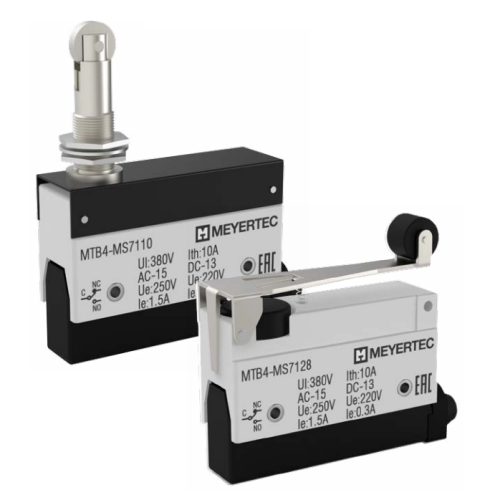

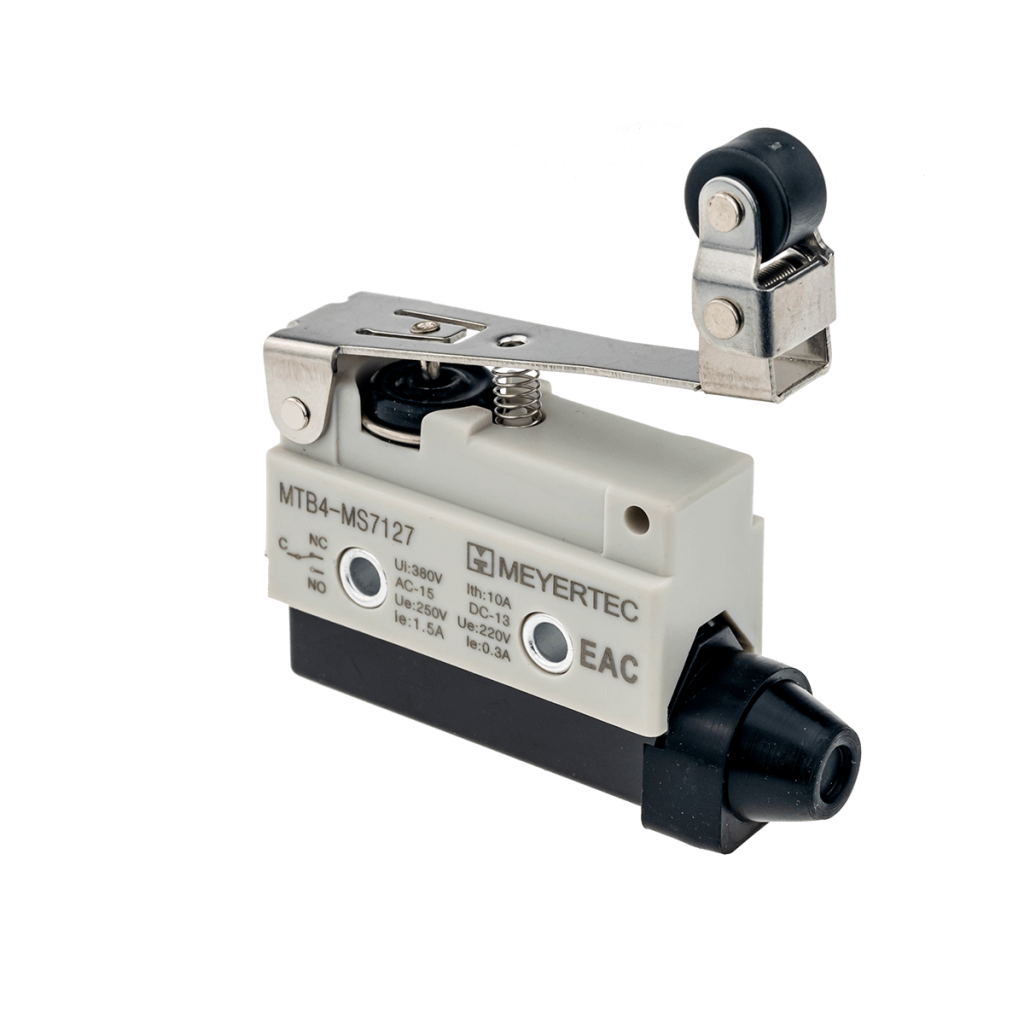

Концевые выключатели серии MTB4-MS IP54
Общепромышленные концевые выключатели серии MTB4-MS в компактном пластиковом корпусе применяются в различных системах автоматизации, не имеющих повышенных требований к степени защиты (упаковочное оборудование, механические станки, шкафы управления).
■ Высокий коммутационный ресурс (10 млн циклов).
■ Компактный размер.
■ Перекидной контакт, NO+NC.
■ Коммутируемый ток до 10 А.
■ Контактная группа мгновенного действия.
■ Винтовые пары для монтажа входят в комплект поставки.
■ Удобство ввода кабеля.
| Параметр | Значение |
|---|---|
| Скорость срабатывания | 0,05 - 50 cм/с |
| Частота срабатывания |
механическая: 120 переключений/мин электрическая: 30 переключений/мин |
| Контактная группа | перекидной контакт, NO+NC |
| Ток термической стойкости, Ith | 10 А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции | 100 МОм (500 В AC) |
| Диэлектрическая прочность |
1000 В в течение минуты (контакт-контакт) 2500 В в течение минуты (контакт-корпус) |
| Износоустойчивость |
механическая: 10 млн циклов электрическая: 500 000 циклов |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1,5 мм |
| Ударопрочность | 30 g (продолжительность = 18 мс) |
| Кабельный ввод | диаметр кабеля 6-9 мм |
| диаметр кабеля 6-9 мм | винтовое M3,5 (гибкий кабель с наконечником) |
| Рабочая температура | -10…+80 °C |
| Влажность | < 95 %, без конденсата |
| Масса | 60 г |
| Степень защиты | IP54 |
| Un | Резистивно-емкостная нагрузка | Индуктивная нагрузка | ||||||
|---|---|---|---|---|---|---|---|---|
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||||
| НЗ | НО | НЗ | НО | НЗ | НО | НЗ | НО | |
| 125 VAC | 10 А | 10 А | 3 A | 1,5 A | 10 A | 10 A | 5 A | 2,5 A |
| 250 VAC | 10 А | 10 А | 2,5 A | 1,25 A | 10 A | 10 A | 3 A | 1,5 A |
| 480 VAC | 3 А | 3 А | 1,5 A | 0,75 A | 2,5 A | 2,5 A | 1,5 A | 0,75 A |
| 8 VAC | 10 А | 10 А | 3 A | 1,5 A | 6 A | 6 A | 6 A | 5 A |
| 14 VDC | 10 А | 10 А | 3 A | 1,5 A | 6 A | 6 A | 6 A | 5 A |
| 30 VDC | 8 А | 8 А | 3 A | 1,5 A | 6 A | 6 A | 5 A | 2,5 A |
| 125 VDC | 0,5 A | 0,5 A | 0,4 A | 0,4 A | 0,05 A | 0,05 A | 0,05 A | 0,05 A |
| 250 VDC | 0,25 A | 0,25 A | 0,2 A | 0,2 A | 0,03 A | 0,03 A | 0,03 A | 0,03 A |
| Модель | MS7110 | MS7102 | MS7103 | MS7121 | MS7125 | MS7126 | MS7127 | MS7128 |
|---|---|---|---|---|---|---|---|---|
| Макс. усилие срабатывания, g (OF) | 600 | 600 | 600 | 120 | 150 | 180 | 200 | 240 |
| Макс. усилие отпускания, g (RF) | 100 | 100 | 100 | - | 40 | 50 | 60 | 80 |
| Рабочий ход, мм (PT) | 2 мм | 2 мм | 2 мм | 25 мм | 13,5 мм | 11 мм | 11 мм | 6,5 мм |
| Избыточный ход, мм (ОТ) | 6 мм | 6 мм | 6 мм | 11 мм | 4 мм | 3 мм | 3 мм | 2 мм |
| Отклонение хода, мм (MD) | 0,8 мм | 0,8 мм | 0,8 мм | - | 3,2 мм | 2,4 мм | 2,4 мм | 1,5 мм |
| Положение срабатывания (OP) | 33,3 мм | 21,8 мм | 30,8 мм | - | 25 мм | 40 мм | 50 мм | 40 мм |
|
|
|
|

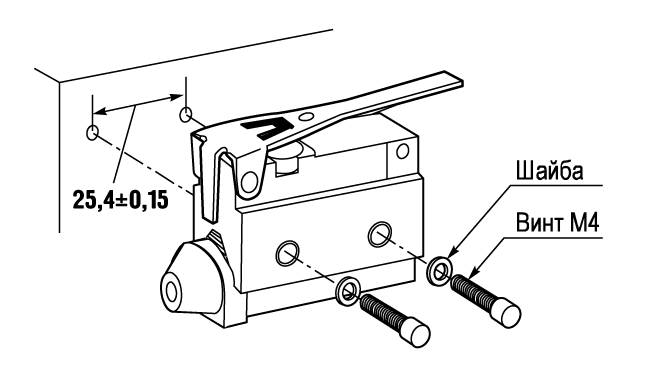

Боковой монтаж |

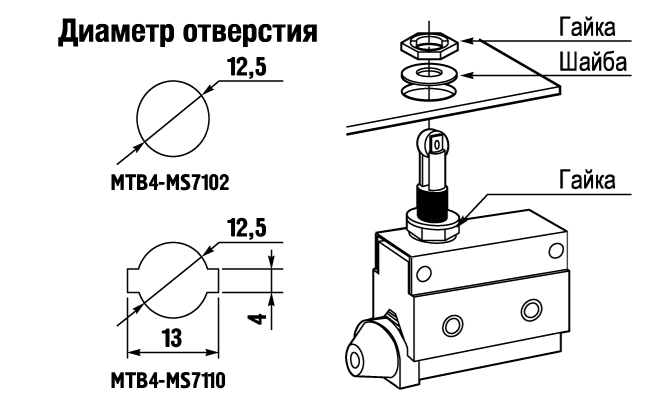

Монтаж в вырез панели |
| Артикул | MTB4-MS7110 | MTB4-MS7102 | MTB4-MS7103 | MTB4-MS7121 |
|---|---|---|---|---|
|
|
|
|
|
|
| Тип исполнительного механизма |

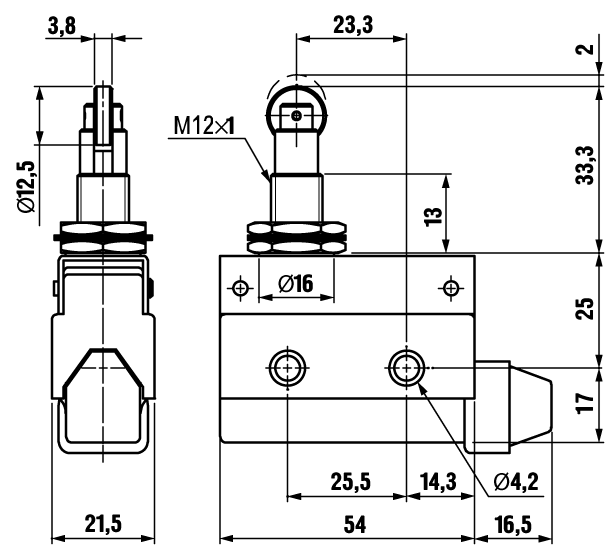

Поворотный нажимной ролик |

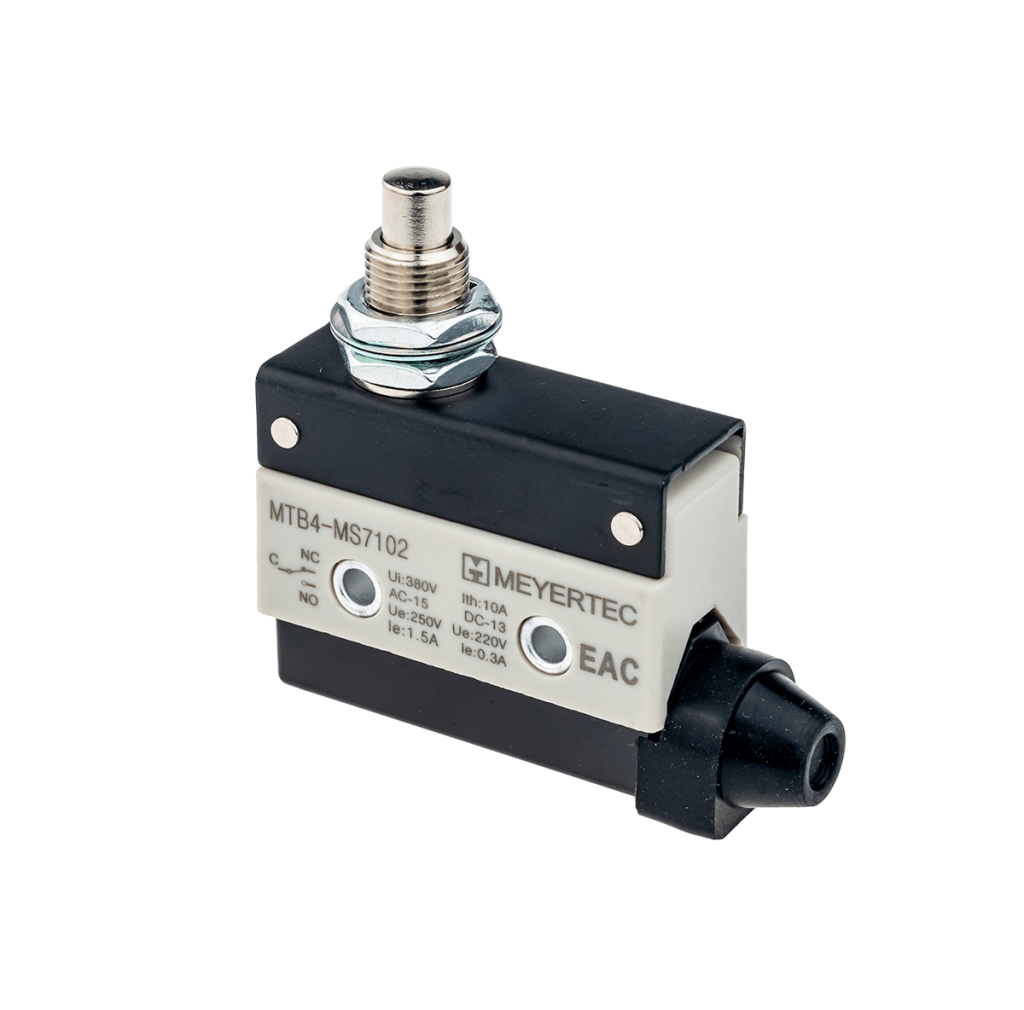

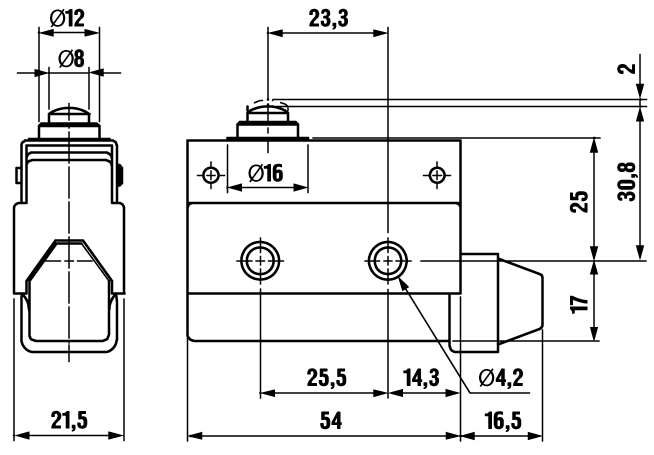

Плунжер | Плунжер укороченный |

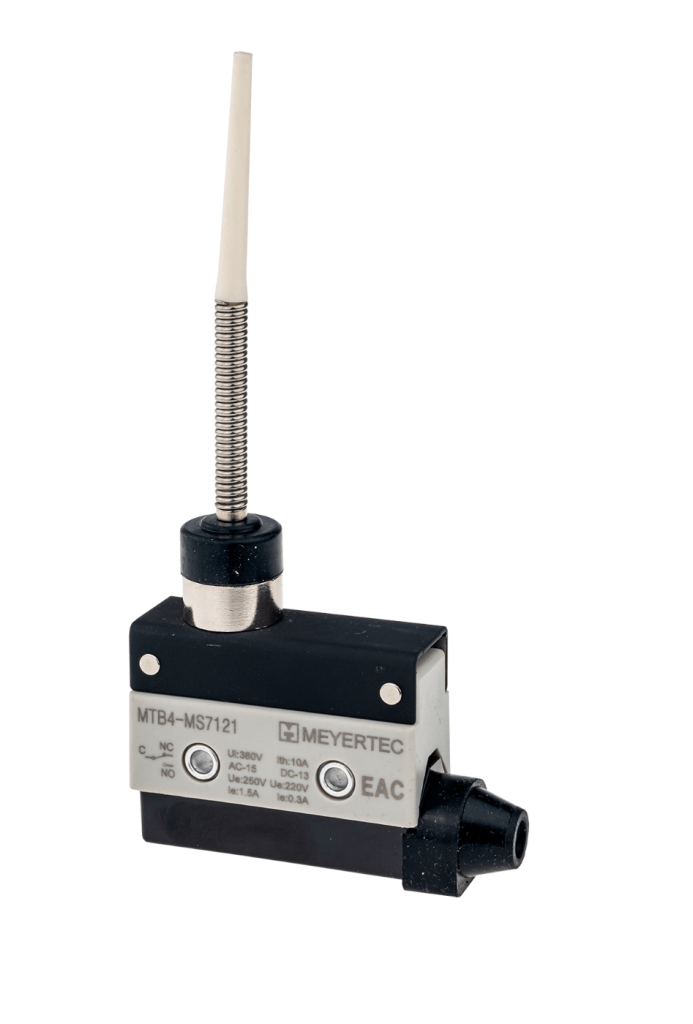

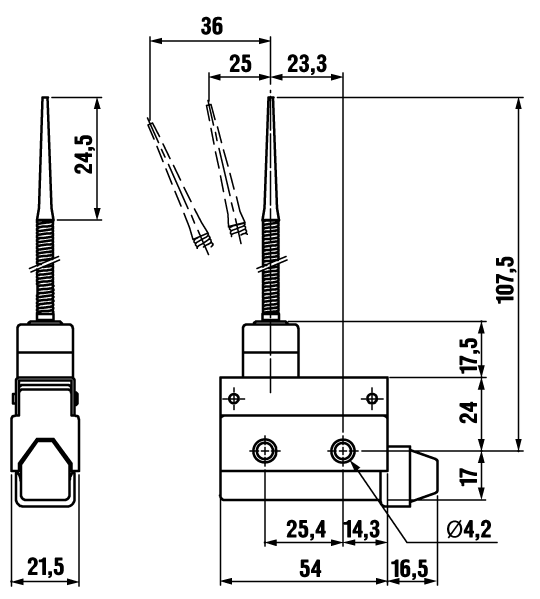

Стержень с диэлектриком |
|

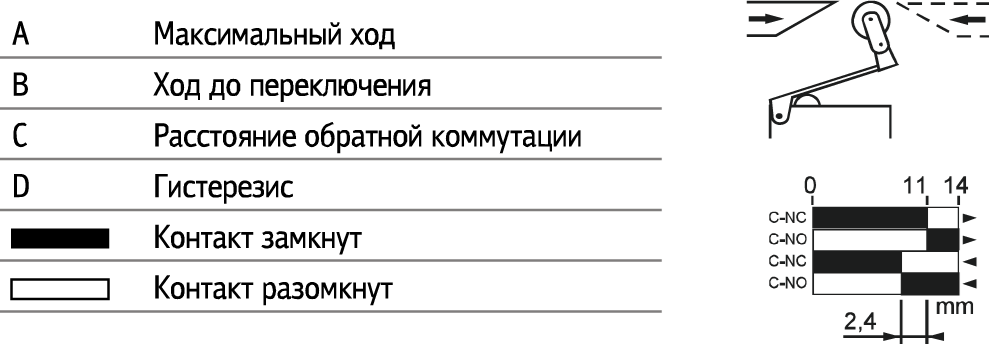

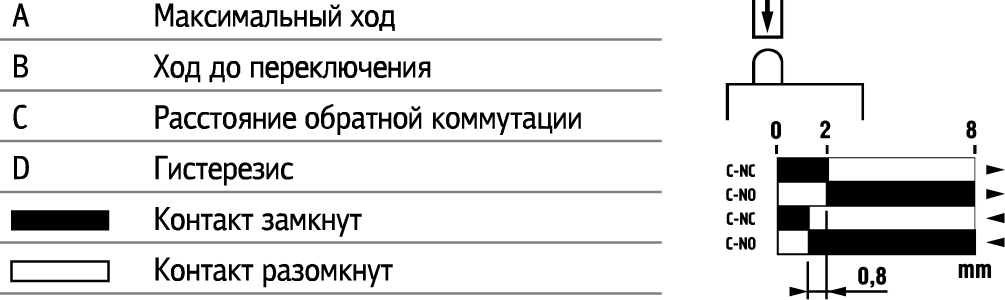

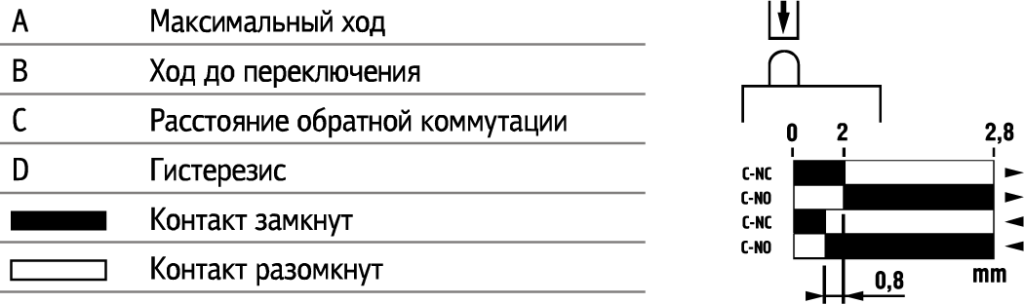

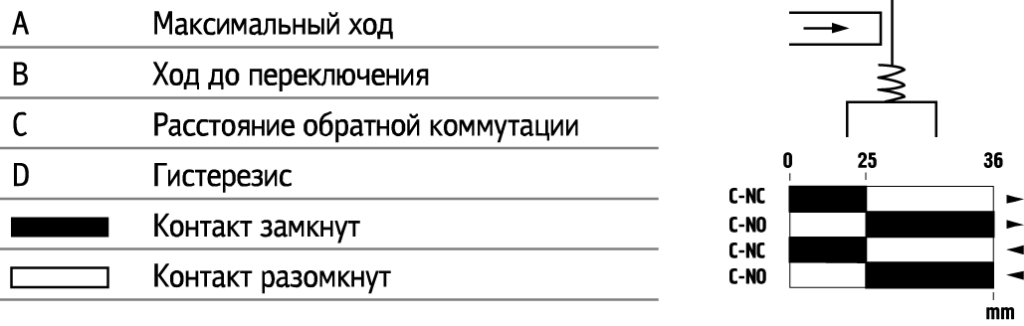

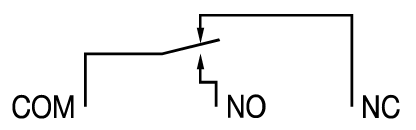

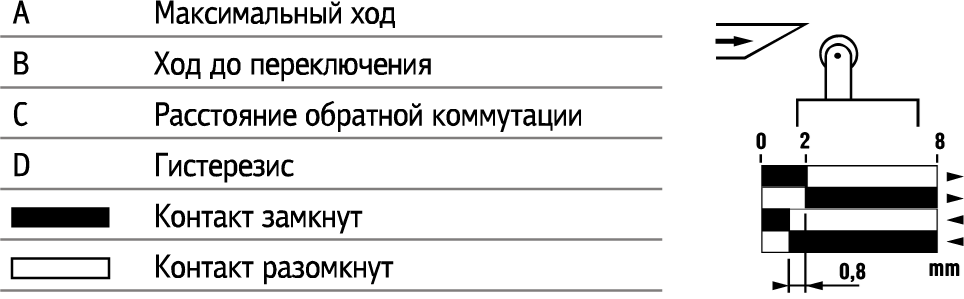

Диаграмма работы контактной группы |
|
|
|
|
| Артикул | MTB4-MS7125 | MTB4-MS7126 | MTB4-MS7127 | MTB4-MS7128 |
|---|---|---|---|---|
|
|
|
|
|
|

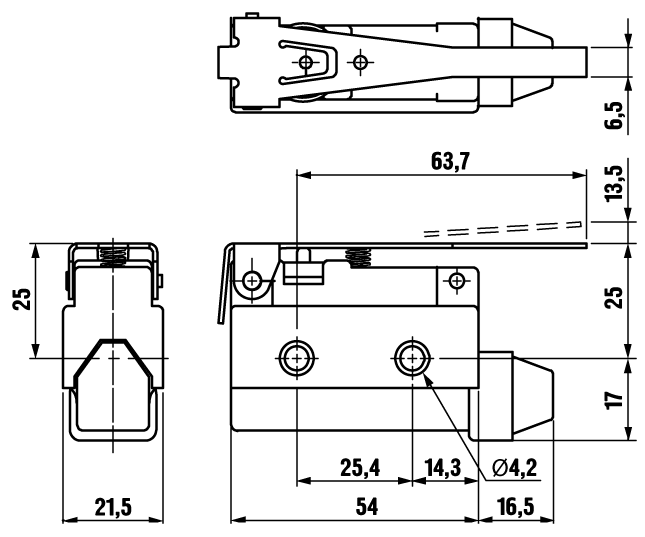

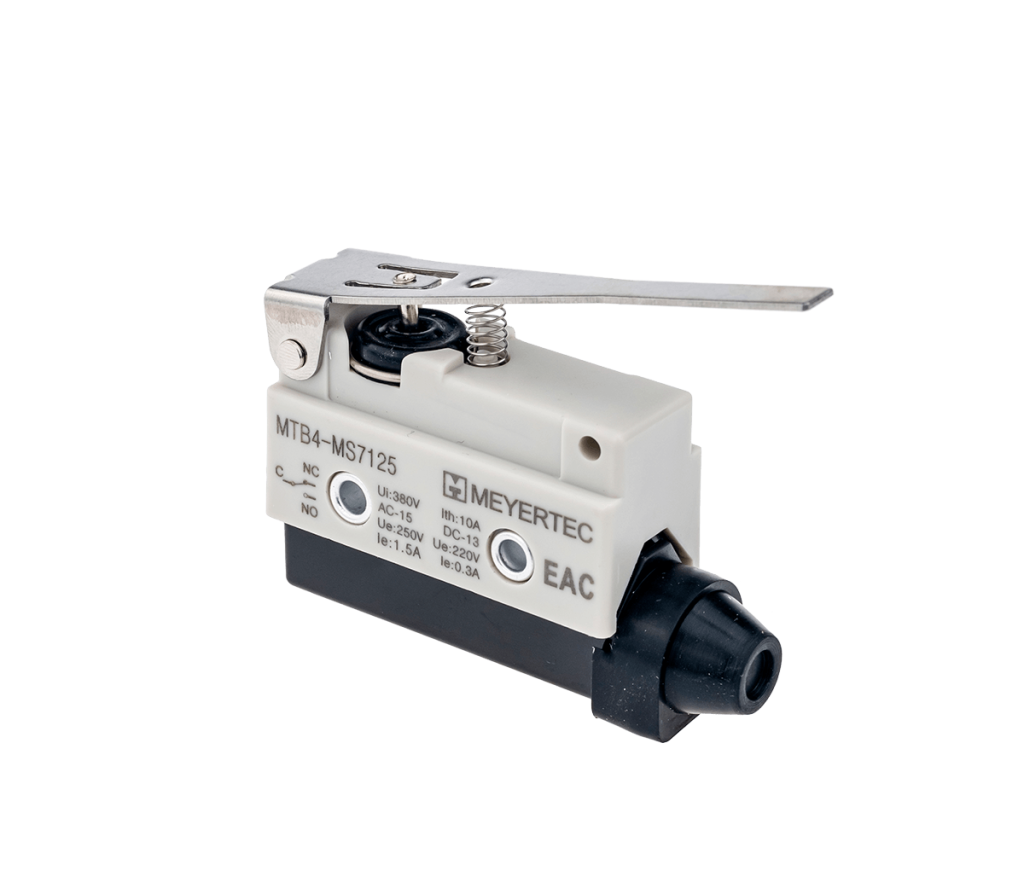

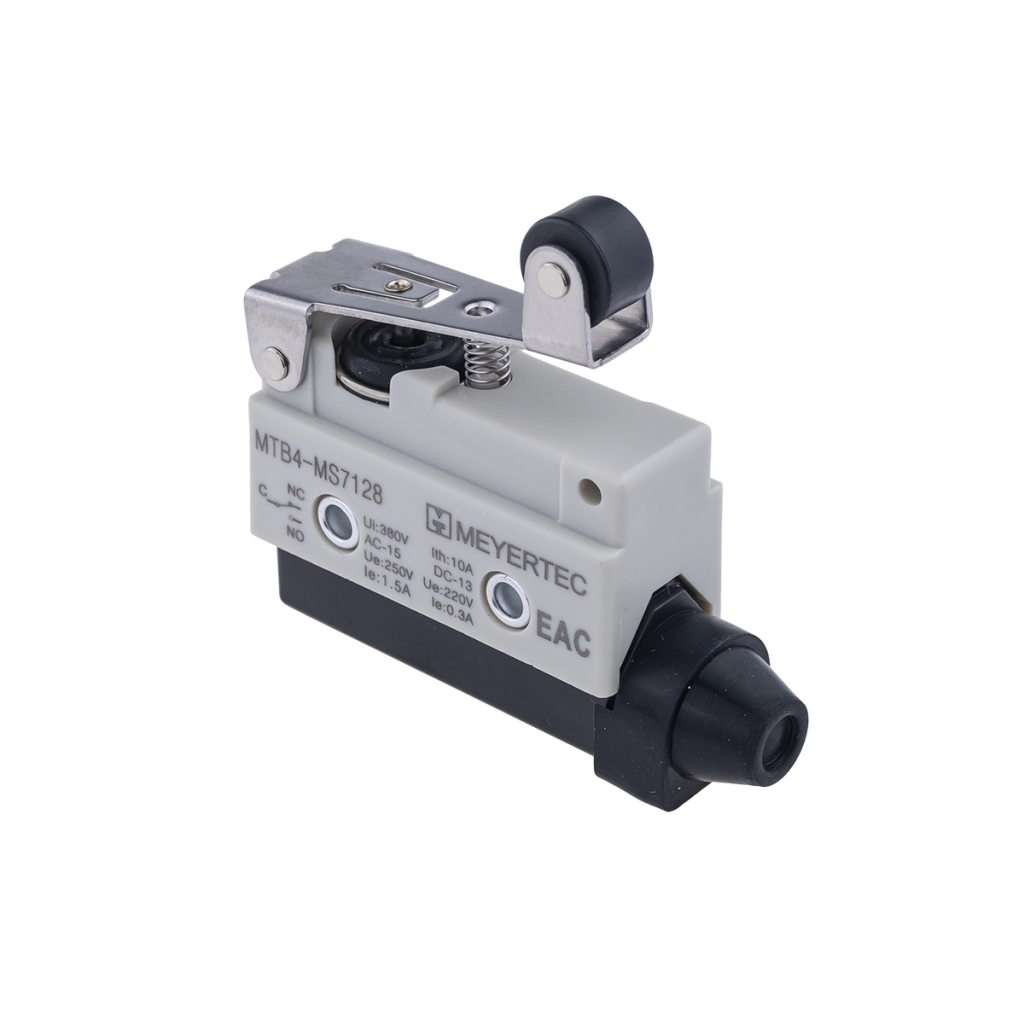

| Тип исполнительного механизма | Рычаг нажимной | Рычаг с роликом | Рычаг с поворотным роликом | Рычаг с роликом, укороченный |
|

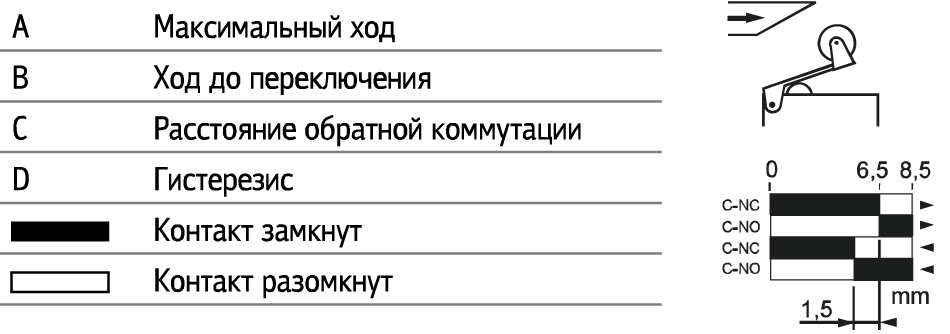

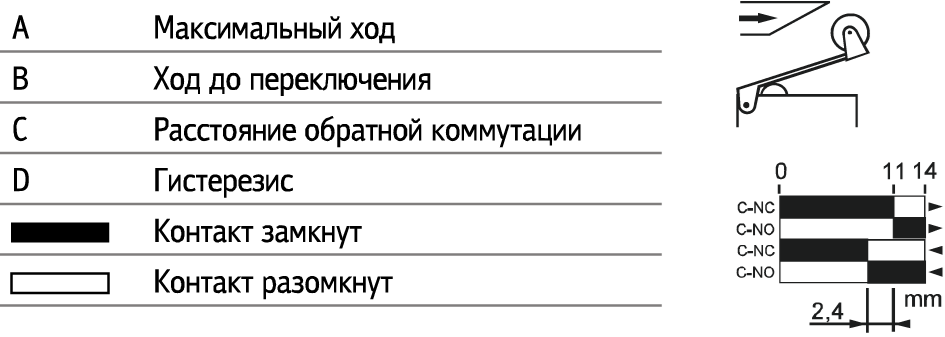

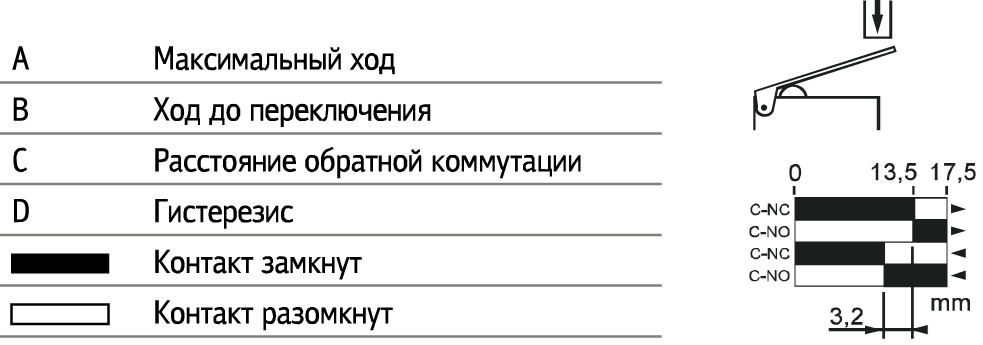

Диаграмма работы контактной группы |
|
|
|
|

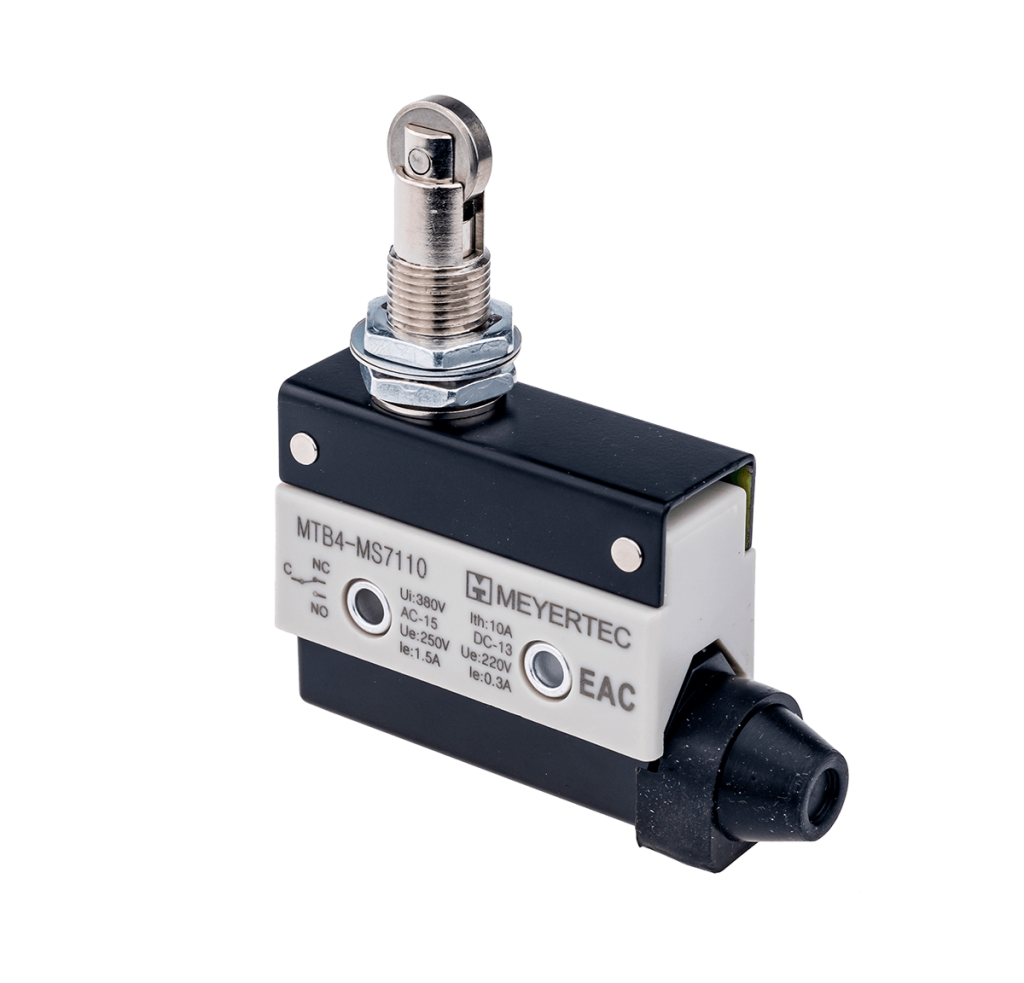

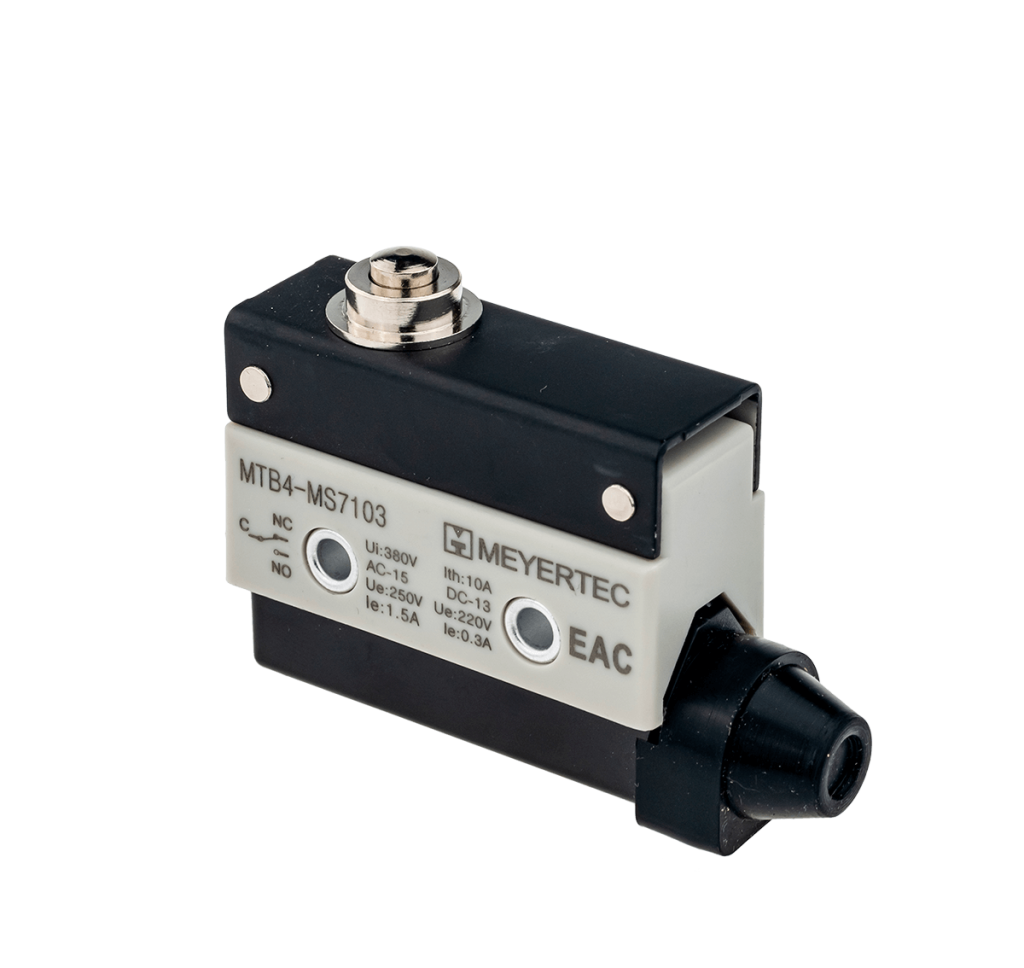

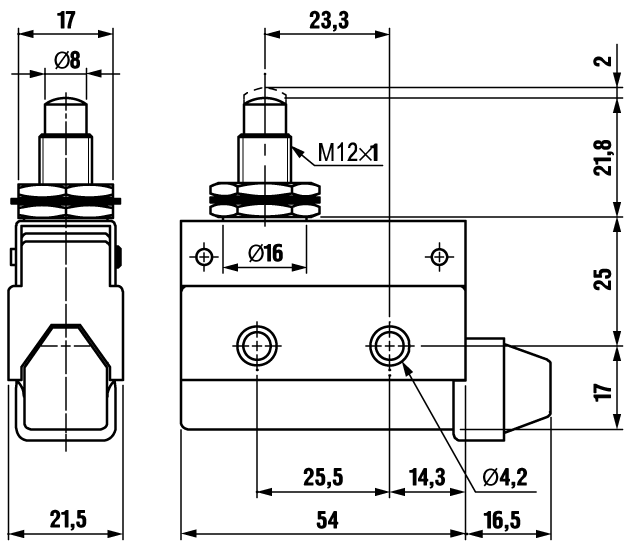

| MTB4-MS7110 | MTB4-MS7102 | MTB4-MS7103 | MTB4-MS7121 |
|---|---|---|---|
|
|
|
|
|

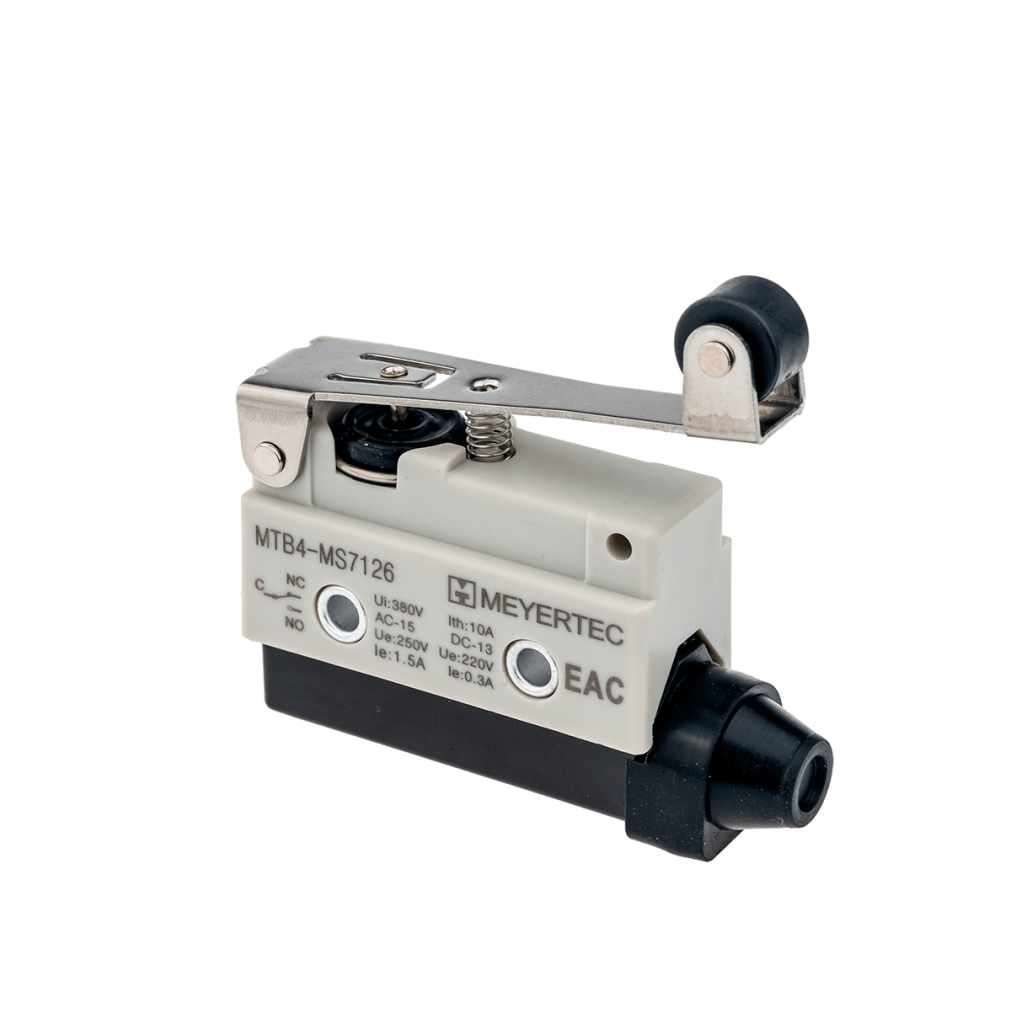

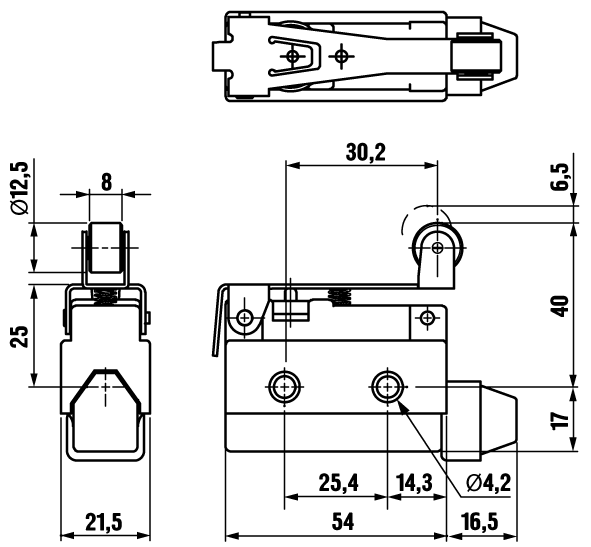

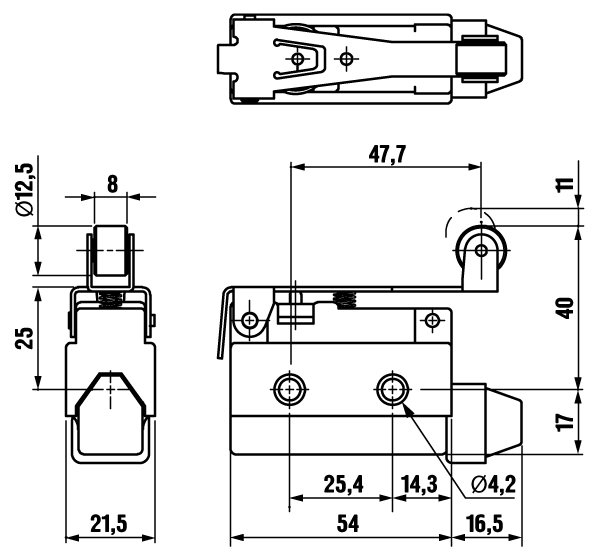

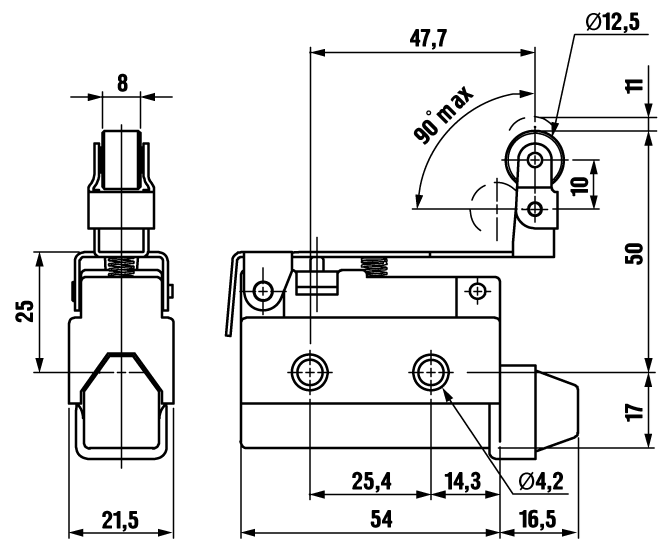

| MTB4-MS7125 | MTB4-MS7126 | MTB4-MS7127 | MTB4-MS7128 |
|---|---|---|---|
|
|
|
|
|
