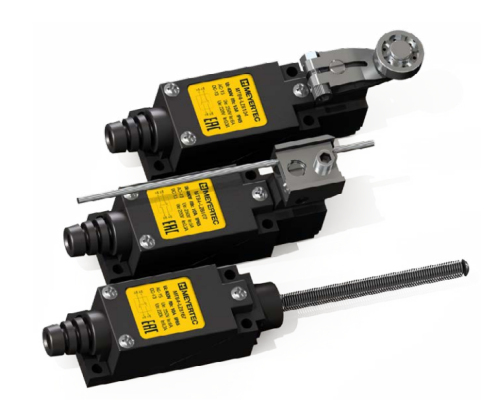

Концевые выключатели серии МТВ4-LZ IP65
Компактные и точные концевые выключатели серии МТВ4-LZ выполнены в пылевлагозащищенном исполнении IP65, что позволяет использовать их в тяжелых условиях (деревообрабатывающие станки, конвейеры, крановые электроприводы, лебедки, системы контроля и автоматики и др.).
Особенности
■ Прочность и герметичность конструкции, обеспечивающие степень защиты IP65.
■ Коммутация 2-х цепей (двухполюсный контакт NO + NC).
■ Широкий модельный ряд выключателей с различными исполнительными механизмами позволяет выбрать решение под любую задачу.
■ Высокий коммутационный ресурс (контактная группа выполнена из сплава никеля и серебра).
■ Удобство подключения проводов.
■ Качественный материал уплотнений выдерживает температурные колебания в указанном температурном диапазоне: не деформируется в жару, не трескается на холоде.
■ Наличие клеммы заземления.
■ Метизы выполнены из оцинкованной инструментальной стали.
| Параметр | Значение |
|---|---|
| Скорость срабатывания | 0,25–1,3 м/с |
| Частота срабатывания |
механическая: 120 переключений/мин электрическая: 30 переключений/мин |
| Контактная группа | NO + NC контакты |
| Ток термической стойкости, Ith | 10 А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции | 100 МОм (500 В AC) |
| Напряжение изоляции | 2 кВ в течение минуты |
| Диэлектрическая прочность | 1000 В AC в течение минуты (между контактами) |
| Износоустойчивость |
механическая: >107 циклов электрическая: >105 циклов (AC-15 ) |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1,5 мм |
| Ударопрочность | 30 g (продолжительность = 18 мс) |
| Корпус | металл (сплав алюминия) с пластиковой (PC, PBT) крышкой |
| Кабельный ввод | винтовые клеммы, сечение до 2 мм2 |
| Рабочая температура- | -35…+70 °C |
| Влажность | <95 %, без конденсата |
| Масса | 120…190 г |
| Степень защиты | IP65 |
| Un | Неиндуктивная нагрузка | Индуктивная нагрузка | ||||||
|---|---|---|---|---|---|---|---|---|
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||||
| НЗ | НО | НЗ | НО | НЗ | НО | НЗ | НО | |
| 250 V AC | 6 А | 6 А | 1,5 А | 0,7 А | 3 А | 3 А | 2 А | 1 А |
| 500 V AC | 6 А | 6 А | 1 А | 0,5 А | 3 А | 3 А | 1,5 А | 0,8 А |
| 15 V DC | 6 А | 6 А | 3 А | 3 А | 4 А | 4 А | 3 А | 3 А |
| 30 V DC | 6 А | 6 А | 3 А | 3 А | 4 А | 4 А | 3 А | 3 А |
| 125 V DC | 0,4 А | 0,4 А | - | - | - | - | - | - |
| 250 V DC | 0,2 А | 0,2 А | - | - | - | - | - | - |
| Модель |
MTB4-LZ8104 MTB4-LZ8107 MTB4-LZ8108 |
MTB4-LZ8111 MTB4-LZ8112 |
MTB4-LZ8166 MTB4-LZ8167 MTB4-LZ8169 |
|---|---|---|---|
| Усилие срабатывания | 6N | 9N | 0,9N |
| Мин. усилие отпускания | 0,5N | 1,5N | 0,04N |
| Скорость срабатывания, м/с | 1,3 | 0,25 | 1,3 |
|
|
|
|
|
|
Подготовьте отверстия |
Установите выключатель, |
Открутите винты и снимите крышку |
Извлеките кабельный ввод |
|
|
|
|
|
|
Подключите провода к |
Установите кабельный |
Модели MTB4-LZ8104, |
| Артикул | MTB4-LZ8104 | MTB4-LZ8107 | MTB4-LZ8108 | MTB4-LZ8111 |
|---|---|---|---|---|
|
|
|
|
|
|
| Тип исполнительного механизма |
Поворотный рычаг со стальным роликом |
Шток регулируемый, стальной |
Регулируемый поворотный рычаг со стальным роликом |
Кнопка стальная |
|
Диаграмма работы контактной группы |
|
|
|
|
| Артикул | MTB4-LZ8112 | MTB4-LZ8166 | MTB4-LZ8167 | MTB4-LZ8169 |
|---|---|---|---|---|
|
|
|
|
|
|
| Тип исполнительного механизма | Горизонтальный нажимной ролик, стальной | Шток пружинный с термо- пластиковым наконечником на отклонение, стальной | Шток пружинный на отклонение, стальной | Шток пружинный с утоньшением на отклонение, стальной |
|
Диаграмма работы контактной группы |
|
|
|
|
| MTB4-LZ8104 | MTB4-LZ8107 | MTB4-LZ8108 | MTB4-LZ8111 |
|---|---|---|---|
|
|
|
|
|
| MTB4-LZ8112 | MTB4-LZ8166 | MTB4-LZ8167 | MTB4-LZ8169 |
|---|---|---|---|
|
|
|
|
|
