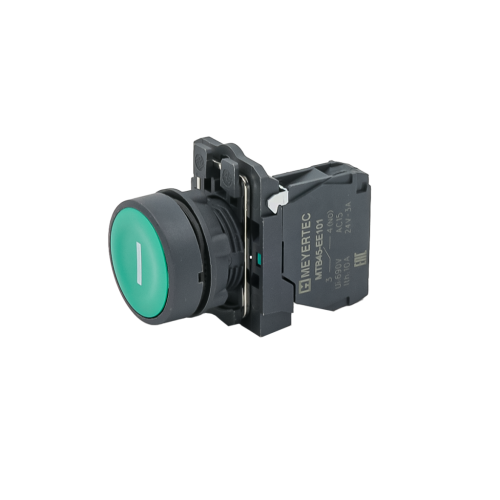

Пластиковые кнопки серия MTB5-AA, IP65, с маркировкой, диаметр 22 мм, Meyertec
Изделия серии MTB5 предназначены для управления работой технологического оборудования.
MTB5 применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Изделия позволяют:
• контролировать и управлять технологическим процессом;
• запускать или останавливать работу оборудования;
• изменять режим работы оборудования (например, ручной или автоматический);
• обеспечивать безопасность персонала путем аварийной остановки оборудования при нештатной ситуации.
Отличительные особенности:
• Расширяемая контактная группа: максимально 3 ряда по 3 блок-контакта (всего 9 блок-контактов).
Изделия серии MTB5 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
| Наименование | Значение |
|---|---|
| Степень защиты фронтальной стороны в смонтированном положении (с лицевой стороны) по ГОСТ 14254 | IP65 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
| Температурный диапазон |
Эксплуатация: от -25 °C до + 55 °C; Хранение: от -40 °C до +70 °C |
| Влажность | до 90%, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10-50 Гц) | 15 g |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 690 В |
|
Усилие нажатия кнопки: с 1 NO контактом с 1 NC контактом |
10Н; 8Н |
|
Усилие нажатия кнопки от дополнительно установленного блок-контакта: с 1 NO контактом с 1 NC контактом |
0,8 Н 0,6 Н |
| Размер и тип подключаемых проводов: |
Минимальные значения 1×0,5 мм2 (20 AWG) жесткий или мягкий Максимальные значения 2×1,5 мм2 (16 AWG) с кабельным наконечником, 1×2,5 мм2 (14 AWG) без кабельного наконечника |
|
Механическая износостойкость: головка грибовидной кнопки головки переключателей с подсветкой остальные головки кнопок и переключателей |
3×105 циклов 1×105 циклов 3×106 циклов |
| Электрический срок службы | 1×105 циклов при переменном напряжении |
|
Материал изготовления: головка толкатель основание механизм фиксации контакты корпус блок контактов |
РВТ (Полибутилентерефталат); РВТ (Полибутилентерефталат); РВТ (Полибутилентерефталат); Металл; Сплав серебра и никеля; РВТ (Полибутилентерефталат); |
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Не ремонтопригодны |
| Комплектация изделия | Изделие в сборе |
| Параметр | Значение |
|---|---|
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 220 В AC/DC или 24 В AC/DC |
| Срок службы | ≥ 30 000 часов |
| Цвет светодиода | белый, зеленый, красный, желтый, синий |
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС-15, А | Номинальный рабочий ток DС-13, А |
|---|---|---|
| 125 | - | 0,55 |
| 240 | 3 | - |
| 250 | - | 0,27 |
| 380 | 2,5 | - |
Перед монтажом подготовить в щите место под установку изделия с учетом габаритных размеров.
Во время монтажа группы изделий следует соблюдать размеры в соответствии с рисунком ниже.
Расстояния между монтажными отверстиями
| Изделие | Размер, мм | ||
|---|---|---|---|
| A | B, не более | C, не более | |
| Стандартная кнопка | Ø 22,3 | 50 | 35 |
| Поворотный переключатель с короткой ручкой | Ø 22,3 | 50 | 35 |
| Поворотный переключатель с длинной ручкой | Ø 22,3 | 50 | 42 |
| Грибовидная кнопка | Ø 22,3 | ||
Для монтажа следует:
1. Отсоединить головку от основания кнопки. Для этого вставить отвертку в проушину и потянуть вверх (см. рисунок ниже). Головка освободится из основания.
Отсоединение головки
2. Свинтить гайку с головки.3. Установить головку в щит (см. рисунок ниже). С обратной стороны щита закрутить гайку так, чтобы головка не проворачивалась относительно щита.
Установка в щит
4. Подсоединить основание с блок-контактом к головке.
Завершение монтажа
Демонтаж следует проводить в обратном порядке.На основание можно установить до трех блок-контактов в ряд и до девяти в три ряда. Для изделий с подсветкой центральное посадочное место на основании занимает блок подсветки.
Блок-контакт и модуль подсветки монтируются на основание с помощью защелок (см. рисунок ниже).
Монтаж блок-контакта
Для демонтажа блок-контакта нужно воспользоваться отверткой.
Демонтаж блок-контакта
Монтаж блока подсветки производится аналогично блок-контакту. Для демонтажа блока подсветки следует:1. Снять головку.
2. Подцепить отверткой защелку и движением отвертки вверх вывести ее из зацепления.
3. Отделить блок подсветки от основания.
Демонтаж блока подсветки
|
|
|
Тип контакта (NO установлен слева, а NC-справа) |
| Разомкнут | Замкнут | 1 NO |
| Замкнут | Разомкнут | 1 NO |
|
Разомкнут Замкнут |
Замкнут Разомкнут |
1 NO + 1 NO |
|
|
|
|
Тип контакта |
| Замкнут | Разомкнут | Разомкнут | 1 NO установлен слева |
| Разомкнут | Замкнут | Разомкнут | 2 NC установлены слева и справа |
| Разомкнут | Разомкнут | Замкнут | 1 NO установлен справа |
| Замкнут | Замкнут | Разомкнут | 1 NC установлен справа |
| Разомкнут | Разомкнут | Замкнут | 1 NC установлен слева |
| Замкнут | Разомкнут | Замкнут | 2 NO установлены слева и справа |
