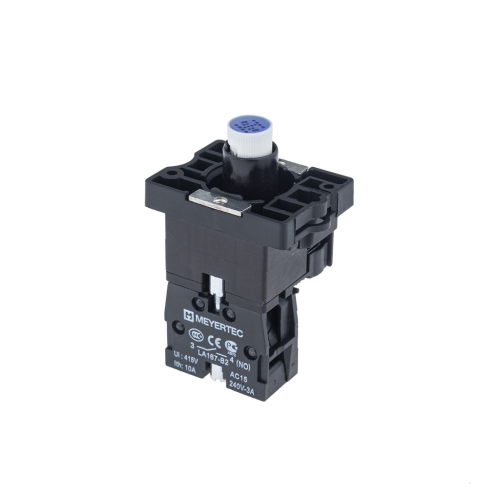

Пластиковые основания с LED-модулем подсветки (прямое включение) и блок-контактом MTB2-E IP40, Meyertec
Изделия серии MTB2-E предназначены для управления работой технологического оборудования.
MTB2-E применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Изделия серии MTB2-E позволяют:
• отслеживать технологический процесс и управлять им;
• запускать или останавливать работу оборудования;
• изменять режим работы оборудования (например, ручной или автоматический);
• обеспечивать безопасность персонала путем аварийного останова оборудования при нештатной ситуации.
MTB2-E соответствуют требованиям ТРТС 004/2011 «О безопасности низковольтного оборудования».
| Наименование | Значение |
|---|---|
| Температура эксплуатации | -25...+70 °C при влажности 90% без конденсата |
| Температура хранения | -40...+70 °C при влажности 90% без конденсата |
| Вибростойкость | 15 g |
|
Ударопрочность кнопки управления грибовидные кнопки селекторные переключатели |
70 g 15 g 200 g |
| Степень защиты |
IP40 для кнопок с двойным толкателем, IP54 для других кнопок и переключателей |
| Ремонтопригодность | Не ремонтопригодны |
| Наименование | Значение |
|---|---|
| Номинальный ток термической стойкости | 10 A |
| Номинальное напряжение изоляции | 415 В |
| Типы контактной группы | NO или NC |
|
Усилие нажатия кнопки со скрытым или выступающим толкателем |
с 1NO контактом-10Н, с 1NC контактом-8Н |
|
Усилие нажатия дополнительные контакты |
NO-4,5H, NC-3,1H |
|
Размер подключаемого провода минимальный одножильный или многожильный максимальный многожильный с наконечником или без |
1×0,5 мм2 (20AWG) 2×1,5 мм2 (16AWG) или 1×2,5 мм2 (14AWG) |
| Защита цепи от короткого замыкания | |
| Механическая износостойкость | |
| головка грибовидной кнопки | 300 000 циклов |
| головки переключателей с подсветкой | 100 000 циклов |
| остальные головки кнопок и переключателей | 3 000 000 циклов |
| Параметр | Значение |
|---|---|
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС-15, А | Номинальный рабочий ток DС-13, А |
|---|---|---|
| 125 | - | 0,55 |
| 240 | 3,0 | - |
| 250 | - | 0,27 |
| 380 | 2,5 | - |
Коммутационный ресурс
Следует соблюдать определенное расстояние между монтажными отверстиями для группы приборов.
Расстояния между монтажными отверстиями
| Изделие | Размер, мм | ||
|---|---|---|---|
| A | B, не более | C, не более | |
| Стандартная кнопка | Ø 22,3 | 50 | 35 |
| Поворотный переключатель | Ø 22,3 | 50 | 35 |
| Грибовидная кнопка | Ø 22,3 | 50 | 42 |
| Большая грибовидная кнопка | Ø 22,3 | 70 | 70 |
Для монтажа изделия следует:
1. Вставить головку изделия с лицевой стороны панели и закрепить ее с помощью гайки.
|
|
|
Тип контакта (NO установлен слева, а NC-справа) |
| Разомкнут | Замкнут | 1 NO |
| Замкнут | Разомкнут | 1 NO |
|
Разомкнут Замкнут |
Замкнут Разомкнут |
1 NO + 1 NO |
|
|
|
|
Тип контакта |
| Замкнут | Разомкнут | Разомкнут | 1 NO установлен слева |
| Разомкнут | Замкнут | Разомкнут | 2 NC установлены слева и справа |
| Разомкнут | Разомкнут | Замкнут | 1 NO установлен справа |
| Замкнут | Замкнут | Разомкнут | 1 NC установлен справа |
| Разомкнут | Разомкнут | Замкнут | 1 NC установлен слева |
| Замкнут | Разомкнут | Замкнут | 2 NO установлены слева и справа |
