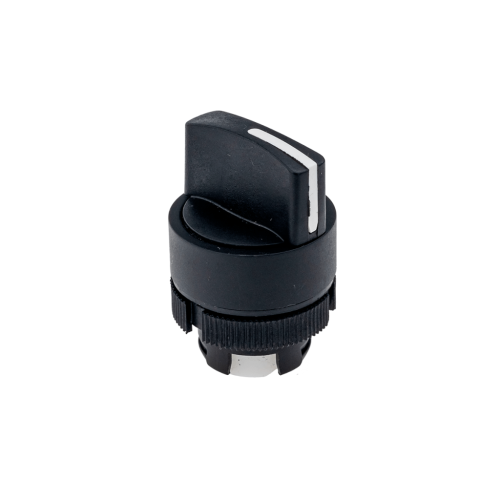

Пластиковые головки селекторных переключателей МТВ2-Е IP40, короткая ручка, Meyertec
Описание
Пластиковые головки селекторных переключателей МТВ2-Е IP40, короткая ручка, Meyertec
■ Кнопки и переключатели в пластиковом исполнении серии МТВ2-Е устанавливаются в панели из любого материала
■ Корпус выполнен из пластика, стойкого к агрессивным средам
■ Монтаж в панели толщиной до 4 мм.
■ Монтаж основания с блок-контактом простым защелкиванием
■ Жесткая фиксация в собранном положении
■ Демонтаж с помощью отвертки
■ Степень защиты IP40.
Температура эксплуатации |
при влажности 90 % без конденсата |
-35...+70 °C |
Температура хранения |
при влажности 90 % без конденсата |
-40...+70 °C |
Вибростойкость, g |
грибовидная кнопка 60 мм |
8 |
другие кнопки и переключатели |
15 | |
Ударопрочность, g |
кнопки управления |
70 |
грибовидные кнопки |
15 | |
селекторные переключатели |
200 | |
Степень защиты |
в смонтированном положении |
IP40 |
Серия |
MTB2-E |
Головка |
PBT |
Толкатель |
PBT |
Основание |
PBT |
Контакт |
Сплав серебра и никеля (AgNi) |
Оболочка БК |
PBT (полибутилентерефталат) |
Категории применения |
AC-15; DC-13 |
Средняя частота коммутаций, цикл/ч |
3600 |
Коэффициент загрузки |
0,5 |
Частота переменного тока, Гц |
50–60 |
Номинальное рабочее напряжение, Ue, B |
Номинальный рабочий ток, А | |
АС-15 |
DC-13 | |
380 |
2,5 |
- |
250 |
- |
0,27 |
240 |
3 |
- |
125 |
- |
0,55 |
|
|
Тип контакта (NO установлен слева, а NC - справа) |
Разомкнут |
Замкнут |
1NO |
Замкнут |
Разомкнут |
1NC |
Разомкнут |
Замкнут |
1NO + 1NC |
|
|
|
Тип контакта |
Замкнут |
Разомкнут |
Разомкнут |
1NO установлен слева |
Разомкнут |
Замкнут |
Разомкнут |
2NC установлены слева и справа |
Разомкнут |
Разомкнут |
Замкнут |
1NO установлен справа |
Замкнут |
Замкнут |
Разомкнут |
1NC установлен справа |
Разомкнут |
Замкнут |
Замкнут |
1NC установлен слева |
Замкнут |
Разомкнут |
Замкнут |
2NO установлены слева и справа |
1 | 2 | 3 | 4 |
Вставьте головку изделия |
Надавите на основание с |
Установите основание с |
В одну конструкцию |
1 | 2 | ||
|
Вставьте отвертку в |
Снимите основание |
|
Короткая ручка |
Модификация |
Схема |
Артикул |
|
2 положения с фиксацией |
|
MTB2-ED2 |
2 положения с пружинным возвратом |
|
MTB2-ED4 | |
3 положения с фиксацией |
|
MTB2-ED3 | |
3 положения с пружинным возвратом в центр |
|
MTB2-ED5 |
