Описание

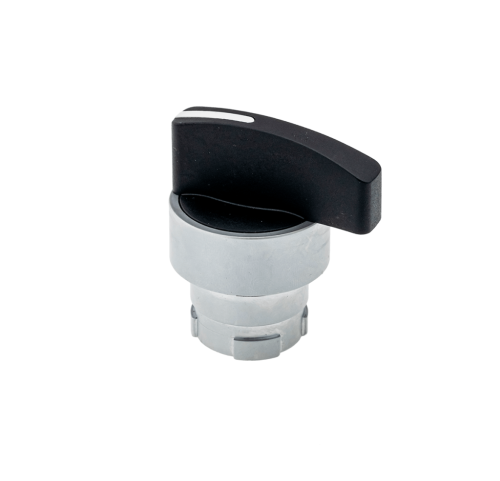

Металлические головки переключателей MTB2 IP65, длинная ручка, Meyertec

■ Серия MTB2-B отличается высокой пылеи влагозащитой, а также повышенной ударопрочностью.
■ Монтаж в панели толщиной до 5 мм.
■ Монтажные винты удобно расположены и предварительно выкручены.
■ Достижение максимальной степени затяжки без срыва крепежа.
■ Автоматическое заземление корпуса кнопки.
■ Степень защиты IP65.
■ Степень ударопрочности IK07.
■ Возможность расширения контактной группы до 6 блок-контактов.

Температура эксплуатации	при влажности 90 % без конденсата	-35...+70 °C
Температура хранения	при влажности 90 % без конденсата	-40...+70 °C
Вибростойкость, g	грибовидная кнопка 60 мм	8
	другие кнопки и переключатели	15
	джойстики	5
Ударопрочность, g	кнопки управления	70
	грибовидные кнопки	15
	селекторные переключатели	200
Степень защиты в смонтированном положении по стандарту IP	головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков	IP65
	головки двойных кнопок, двойных кнопок с подсветкой	IP40
	cигнальные лампы	IP54

Серия	MTB2-B
Головка	Сплав на основе цинка с оксидным покрытием
Толкатель	PBT
Основание	Сплав цинка
Контакт	Сплав серебра и никеля (AgNi)
Оболочка БК	PBT (полибутилентерефталат)

Коммутационный ресурс

Категории применения	AC-15; DC-13
Средняя частота коммутаций, цикл/ч	3600
Коэффициент загрузки	0,5
Частота переменного тока, Гц	50 - 60

Номинальное рабочее напряжение, Ue, B	Номинальный рабочий ток, А
Номинальное рабочее напряжение, Ue, B	АС-15	DC-13
380	2,5	-
250	-	0,27
240	3	-
125	-	0,55

		Тип контакта (NO установлен слева, а NC - справа)
Разомкнут	Замкнут	1NO
Замкнут	Разомкнут	1NC
Разомкнут Замкнут	Замкнут Разомкнут	1NO + 1NC

			Тип контакта
Замкнут	Разомкнут	Разомкнут	1NO установлен слева
Разомкнут	Замкнут	Разомкнут	2NC установлены слева и справа
Разомкнут	Разомкнут	Замкнут	1NO установлен справа
Замкнут	Замкнут	Разомкнут	1NC установлен справа
Разомкнут	Замкнут	Замкнут	1NC установлен слева
Замкнут	Разомкнут	Замкнут	2NO установлены слева и справа

	A	B	C
Стандартная кнопка	Ø22,3	≥50	≥35
Поворотный переключатель	Ø22,3	≥50	≥35
Грибовидная кнопка	Ø22,3	≥50	≥42
Большая грибовидная кнопка	Ø22,3	≥70	≥70

1	2	3	4
Вставьте головку изделия в основание с блок-контактом.	Поверните головку изделия внутри основания так, чтобы они оказались сцепленными.	Затяните распорные самозаземляющиеся винты.	В одну конструкцию можно установить до 6 блок-контактов (3 пары).

Длинная ручка	Модификация	Схема	Артикул
	2 положения с фиксацией		MTB2-BJ2
	3 положения с фиксацией		MTB2-BJ3
