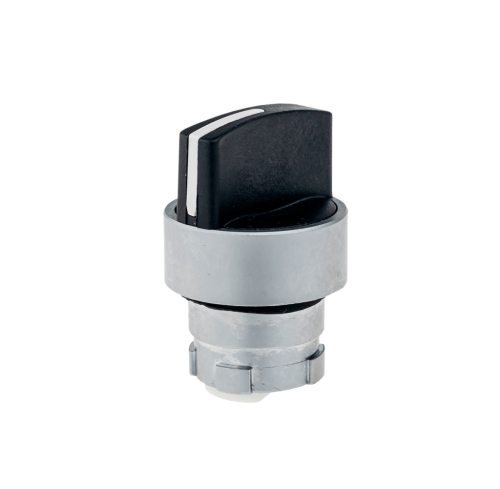

Металлические головки переключателей MTB2 IP65, короткая ручка, Meyertec
Изделия серии MTB2-B предназначены для управления работой технологического оборудования.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Изделия серии MTB2-B позволяют:
• контролировать и управлять технологическим процессом;
• запускать или останавливать работу оборудования;
• изменять режим работы оборудования (например, ручной или автоматический);
• обеспечивать безопасность персонала путем аварийной останови оборудования при нештатной ситуации.
Изделия серии MTB2-B соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
| Наименование | Значение |
|---|---|
| Температурный диапазон | от минус 35 °C до +70°C |
| Влажность | до 90%, без образования конденсата |
| Предельная высота, не более | 2000 м |
|
Вибростойкость (при частоте 10-50 Гц): кнопки с грибовидным толкателем 60 мм остальные кнопки и переключатели джойстики |
8 g; 15 g; 5 g |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
|
Степень защиты по ГОСТ 14254 c фронтальной стороны в смонтированном положении (с лицевой стороны) для: для головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, джойстиков для головок двойных кнопок, двойных кнопок с подсветкой для головок двойных кнопок, двойных кнопок с подсветкой |
IP65 IP40 |
| Степень защиты со стороны блок-контактов | IP20 |
| Установочный диаметр | 22 мм |
| Номинальный ток термической стойкости (Ith ) | 10 А |
| Номинальное напряжение изоляции (Ui ) | 415 В |
|
Усилие нажатия кнопки со скрытым или выступающим толкателем: с 1 NO контактом с 1 NC контактом |
10 Н; 8 Н |
|
Усилие нажатия кнопки от дополнительно установленного блок-контакта: с 1NO контактом с 1NCконтактом |
0,8 Н 0,6 Н |
|
Размер и тип подключаемых проводов: мин. / макс. значения |
мин.: 1×0,5 мм2 (20 AWG) жесткий или мягкий макс.: 2×1,5 мм2 (16 AWG) с кабельным наконечником, 1×2,5 мм2 (14 AWG) без кабельного наконечника |
|
Механическая износостойкость: грибовидных кнопок переключателей с подсветкой остальных кнопок и переключателей |
300 000 циклов; 100 000 циклов; 3 000 000 циклов |
| Материал изготовления |
Головка - сплав на основе цинка с оксидным покрытием; Толкатель - РВТ (Полибутилентерефталат); Основание - сплав цинка; Контакты - cплав серебра и никеля; Корпус блок контактов - РВТ (Полибутилентерефталат) |
| Ремонтопригодность | Не ремонтопригодны |
| Параметр | Значение |
|---|---|
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
| Номинальное рабочее напряжение (Ue ), В | Номинальный рабочий ток АС-15, А | Номинальный рабочий ток DС-13, А |
|---|---|---|
| 125 | - | 0,55 |
| 240 | 3,0 | - |
| 250 | - | 0,27 |
| 380 | 2,5 | - |
Коммутационный ресурс
| Изделие | Габаритные размеры |
|---|---|
| Скрытый толкатель (плоский) |
|
| Выступающий толкатель |
|
| Толкатель в кожухе |
|
| Толкатель с маркировкой |
|
| Изделие | Габаритные размеры |
|---|---|
| Пружинный возврат |
|
| Кнопка триггерного действия, возврат вытягиванием (типа «Тяни-толкай») |
|
| Возврат с фиксацией |
|
| Возврат поворотом ключа Ronis 455 с фиксацией |
|
| Изделие | Габаритные размеры |
|---|---|
| Красный плоский толкатель |
|
| Красный выступающий толкатель |
|
| Изделие | Габаритные размеры |
|---|---|
| Короткая ручка |
|
| Длинная ручка |
|
| С ключом Ronis 455 |
|
| Изделие | Габаритные размеры |
|---|---|
| Два положения |
|
| Четыре положения |
|
| Изделие | Габаритные размеры |
|---|---|
| Кнопки управления |
|
| Селекторные переключатели с фиксацией |
|
| Изделие | Габаритные размеры |
|---|---|
| Красный плоский толкатель |
|
| Красный выступающий толкатель |
|
| Изделие | Габаритные размеры |
|---|---|
| Кнопки грибовидные с функцией подсветки, 40 мм, с возвратом |
|
Во время монтажа группы изделий следует соблюдать размеры в соответствии с рисунком ниже.
Расстояния между монтажными отверстиями
| Изделие | Размер, мм | ||
|---|---|---|---|
| A | B, не более | C, не более | |
| Стандартная кнопка | Ø 22,3 | 50 | 35 |
| Поворотный переключатель | Ø 22,3 | 50 | 35 |
| Грибовидная кнопка | Ø 22,3 | 50 | 42 |
| Большая грибовидная кнопка | Ø 22,3 | 70 | 70 |
1. Отсоединить блок-контакт от основания кнопки.
2. Смонтировать основание и толкатель на монтажной пластине шкафа автоматики.
3. Установить блок-контакт. Следить за тем, чтобы выступающая часть блок-контактов попала в шлицы чтобы предотвратить выкручивание головки.
4. Вставить головку изделия в основание с блок-контактом.
|
|
|
Тип контакта (NO установлен слева, а NC-справа) |
| Разомкнут | Замкнут | 1 NO |
| Замкнут | Разомкнут | 1 NO |
|
Разомкнут Замкнут |
Замкнут Разомкнут |
1 NO + 1 NO |
|
|
|
|
Тип контакта |
| Замкнут | Разомкнут | Разомкнут | 1 NO установлен слева |
| Разомкнут | Замкнут | Разомкнут | 2 NC установлены слева и справа |
| Разомкнут | Разомкнут | Замкнут | 1 NO установлен справа |
| Замкнут | Замкнут | Разомкнут | 1 NC установлен справа |
| Разомкнут | Разомкнут | Замкнут | 1 NC установлен слева |
| Замкнут | Разомкнут | Замкнут | 2 NO установлены слева и справа |
