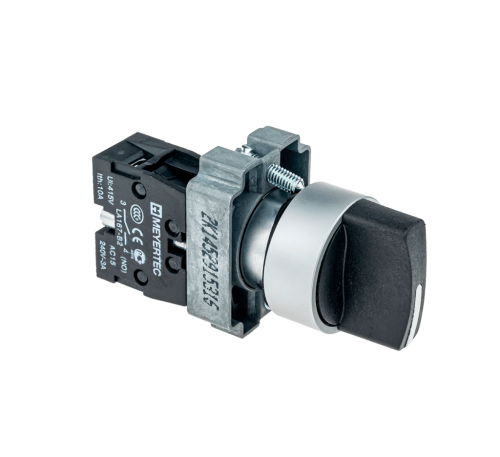

Металлические селекторные переключатели MTB2 IP65, короткая ручка, Meyertec
Описание
Металлические селекторные переключатели MTB2 IP65, короткая ручка, Meyertec
■ Серия MTB2-B отличается высокой пылеи влагозащитой, а также повышенной ударопрочностью.
■ Монтаж в панели толщиной до 5 мм.
■ Монтажные винты удобно расположены и предварительно выкручены.
■ Достижение максимальной степени затяжки без срыва крепежа.
■ Автоматическое заземление корпуса кнопки.
■ Степень защиты IP65.
■ Степень ударопрочности IK07.
■ Возможность расширения контактной группы до 6 блок-контактов.
Температура эксплуатации |
при влажности 90 % без конденсата |
-35...+70 °C |
Температура хранения |
при влажности 90 % без конденсата |
-40...+70 °C |
Вибростойкость, g |
грибовидная кнопка 60 мм |
8 |
другие кнопки и переключатели |
15 | |
джойстики |
5 | |
Ударопрочность, g |
кнопки управления |
70 |
грибовидные кнопки |
15 | |
селекторные переключатели |
200 | |
Степень защиты |
головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков |
IP65 |
головки двойных кнопок, двойных кнопок с подсветкой |
IP40 | |
cигнальные лампы |
IP54 |
Серия |
MTB2-B |
Головка |
Сплав на основе цинка с оксидным покрытием |
Толкатель |
PBT |
Основание |
Сплав цинка |
Контакт |
Сплав серебра и никеля (AgNi) |
Оболочка БК |
PBT (полибутилентерефталат) |
Категории применения |
AC-15; DC-13 |
Средняя частота коммутаций, цикл/ч |
3600 |
Коэффициент загрузки |
0,5 |
Частота переменного тока, Гц |
50 - 60 |
Номинальное рабочее напряжение, Ue, B |
Номинальный рабочий ток, А | |
АС-15 |
DC-13 | |
380 |
2,5 |
- |
250 |
- |
0,27 |
240 |
3 |
- |
125 |
- |
0,55 |
|
|
Тип контакта (NO установлен слева, а NC - справа) |
Разомкнут |
Замкнут |
1NO |
Замкнут |
Разомкнут |
1NC |
Разомкнут |
Замкнут |
1NO + 1NC |
|
|
|
Тип контакта |
Замкнут |
Разомкнут |
Разомкнут |
1NO установлен слева |
Разомкнут |
Замкнут |
Разомкнут |
2NC установлены слева и справа |
Разомкнут |
Разомкнут |
Замкнут |
1NO установлен справа |
Замкнут |
Замкнут |
Разомкнут |
1NC установлен справа |
Разомкнут |
Замкнут |
Замкнут |
1NC установлен слева |
Замкнут |
Разомкнут |
Замкнут |
2NO установлены слева и справа |
1 | 2 | 3 | 4 |
Вставьте головку изделия |
Поверните головку |
Затяните распорные |
В одну конструкцию |
Короткая ручка |
Модификация |
Схема |
Тип контакта |
Артикул |
Схема контактов | |
|
2 положения |
|
NO |
MTB2-BDZ112 |
| |
3 положения |
|
2NO |
MTB2-BDZ133 | |||
2 положения |
|
NO |
MTB2-BDZ114 | |||
3 положения с |
|
2NO |
MTB2-BDZ135 |
