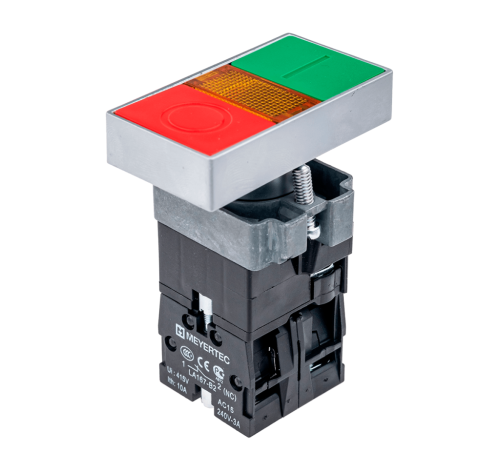

Металлические кнопки MTB2-BW, IP40, двойной толкатель, с подсветкой, Meyertec
Много
Нашли дешевле?
MTB2 - BW8
Х
6
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Металлические кнопки MTB2-BW, IP65, двойной толкатель, с подсветкой, Meyertec
■ Серия MTB2-B отличается высокой пылеи влагозащитой, а также повышенной ударопрочностью.
■ Монтаж в панели толщиной до 5 мм.
■ Монтажные винты удобно расположены и предварительно выкручены.
■ Достижение максимальной степени затяжки без срыва крепежа.
■ Автоматическое заземление корпуса кнопки.
■ Степень защиты IP65.
■ Степень ударопрочности IK07.
■ Возможность расширения контактной группы до 6 блок-контактов.
|
Характеристики окружающей среды |
||
|
Температура эксплуатации |
при влажности 90 % без конденсата |
-35...+70 °C |
|
Температура хранения |
при влажности 90 % без конденсата |
-40...+70 °C |
|
Вибростойкость, g |
грибовидная кнопка 60 мм |
8 |
|
другие кнопки и переключатели |
15 |
|
|
джойстики |
5 |
|
|
Ударопрочность, g |
кнопки управления |
70 |
|
грибовидные кнопки |
15 |
|
|
селекторные переключатели |
200 |
|
|
Степень защиты |
головки кнопок управления, кнопок управления с подсветкой, |
IP65 |
|
головки двойных кнопок, двойных кнопок с подсветкой |
IP40 |
|
|
cигнальные лампы |
IP54 |
|
|
Компоненты и материалы |
|
|
Серия |
MTB2-B |
|
Головка |
Сплав на основе цинка с оксидным покрытием |
|
Толкатель |
PBT |
|
Основание |
Сплав цинка |
|
Контакт |
Сплав серебра и никеля (AgNi) |
|
Оболочка БК |
PBT (полибутилентерефталат) |
Коммутационный ресурс
|
Категории применения |
AC-15; DC-13 |
|
Средняя частота коммутаций, цикл/ч |
3600 |
|
Коэффициент загрузки |
0,5 |
|
Частота переменного тока, Гц |
50–60 |
|
Номинальное рабочее напряжение, Ue, B |
Номинальный рабочий ток, А |
|
|
АС-15 |
DC-13 |
|
|
380 |
2,5 |
- |
|
250 |
- |
0,27 |
|
240 |
3 |
- |
|
125 |
- |
0,55 |
|
|
A |
B |
C |
|
Стандартная кнопка |
Ø22,3 |
≥50 |
≥35 |
|
Поворотный переключатель |
Ø22,3 |
≥50 |
≥35 |
|
Грибовидная кнопка |
Ø22,3 |
≥50 |
≥42 |
|
Большая грибовидная кнопка |
Ø22,3 |
≥70 |
≥70 |
|
1
|
2
|
3
|
4
|
|
Вставьте головку изделия |
Поверните головку |
Затяните распорные |
В одну конструкцию |
|
|
Тип толкателя | Тип | Напряжение питания | Схема контактов |
|
24V AC/DC | 220V AC/DC |
||||
|
|
Красный плоский |
NO + NC |
MTB2-BW8361 |
MTB2-BW8363 |
NO + NC
|
|
|
Красный выступающий |
NO + NC |
MTB2-BW8461 |
MTB2-BW8463 |
|
