Описание
Push-in клеммы MTP Meyertec
Клеммы MTP с зажимами push-in предназначены для подключения проводников в шкафах автоматики путем простого нажатия (защелкивания), без использования специального инструмента. Данная технология позволяет сократить время монтажа и обеспечить надежное электрическое соединение. Рекомендуются для применения в шкафах управления и автоматизации с большим количеством сигналов. Серия клемм MTP предназначена для подключения проводников сечением от 1,5 до 16 мм².
Клеммысоответствуют требованиям ТРТС 004/2011 «О безопасности низковольтного оборудования»
|
Сечение 1,5 мм² |
Сечение 2,5 мм² |
Сечение 4 мм² |
Сечение 6 мм² |
Сечение 10 мм² |
Сечение 16 мм² |
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
| Серый цвет | MTP-1,5 | MTP-2,5 | MTP-4 | MTP-6 | MTP-10 | MTP-16 |

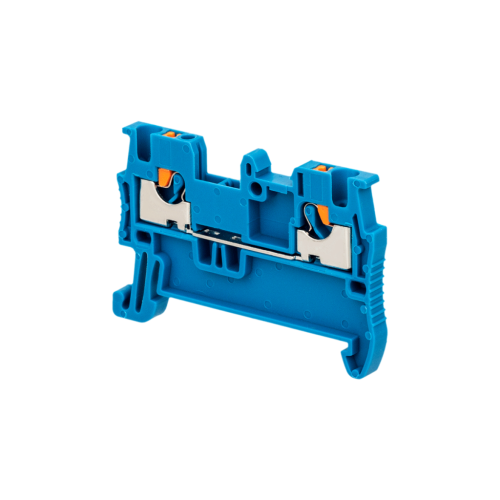

| Синий цвет | MTP-1,5BL | MTP-2,5BL | MTP-4BL | MTP-6BL | MTP-10BL | MTP-16BL |
| Красный цвет | MTP-1,5RD | MTP-2,5RD | MTP-4RD | MTP-6RD | - | - |
| Упаковка | 35 шт. | 20 шт. | 15 шт. | 10 шт. | 10 шт. | 6 шт. |
| Характеристика | Значение | |||||
|---|---|---|---|---|---|---|
| MTP-1,5 | MTP-2,5 | MTP-4 | MTP-6 | MTP-10 | MTP-16 | |
| Расчетное сечение | 1,5 мм² | 2,5 мм² | 4 мм² | 6 мм² | 10 мм² | 16 мм² |
| Расчетное напряжение | 500 В | 1000 В | 800 В | 1000 В | ||
| Номинальный ток | 17,5 А | 24 А | 32 А | 41 А | 57 А | 76 А |
| Пиковое (импульсное) напряжение изоляции | 6 кВ | 8 кВ | ||||
| Материал изоляции | PA66 | |||||
| Габаритные размеры |
45×3,5×30 мм |
48,5×5,2×34 мм |
54×6,2×34,2 мм |
57,7×8,2×41,4 мм |
67,8×8,2×42 мм |
79×12×44 мм |
| Длина снятия изоляции | 8 мм | 10 мм | 12 мм | 10-12 мм | 18 мм | |
| Сечение жесткого проводника | 0,2…1,5 мм² | 0,2…4 мм² | 0,25…6 мм² | 0,5…10 мм² | 1…10 мм² | 1,5…25 мм² |
| Сечение гибкого проводника | 0,2…1 мм² | 0,2…2,5 мм² | 0,25…4 мм² | 0,5…6 мм² | 0,5…6 мм² | 0,5…16 мм² |
| Сечение гибкого проводника с НШВИ | 0,2…1 мм² | 0,25…2,5 мм² | 0,25…4 мм² | 0,5…6 мм² | 0,5…6 мм² | 0,5…16 мм² |
| Двухуровневые клеммы | Трехуровневые клеммы | ||
|---|---|---|---|
| Сечение 2,5 мм² | Сечение 4 мм² | Сечение 2,5 мм² | |
|
|
|
|
|
| Серый цвет | MTP-D2,5 | MTP-D4 | MTP-TR2,5 |
| Упаковка | 16 шт. | 10 шт. | 15 шт. |
| Характеристика | Значение | ||
|---|---|---|---|
| MTP-D2,5 | MTP-TR2,5 | MTP-D4 | |
| Расчетное сечение | 2,5 мм² | 4 мм² | |
| Расчетное напряжение | 800 В | 1000 В | |
| Номинальный ток | 24 А | 32 А | |
| Габаритные размеры | 78×5,2×44,7 мм | 115,5×5,2×55,4 мм | 84,7×6,2×44,8 мм |
| Материал изоляции | PA66 | ||
| Пиковое напряжение | 8 кВ | ||
| Длина снятия изоляции | 10 мм | 8-10 мм | 10 мм |
| Сечение жесткого проводника | 0,2... 4 мм² | 0,2... 6 мм² | |
| Сечение гибкого проводника | 0,2... 2,5 мм² | 0,2... 4 мм² | |
| Сечение гибкого проводника с НШВИ | 0,2... 2,5 мм² | 0,2... 4 мм² | |
| Трехпроводные клеммы | Четырехпроводные клеммы | |||
|---|---|---|---|---|
| Сечение 2,5 мм² | Сечение 4 мм² | Сечение 2,5 мм² | Сечение 4 мм² | |
|
|
|
|
| |
| Серый цвет | MTP-TO2.5 | MTP-TO4 | MTP-FO2.5 | MTP-FO4 |
| Упаковка | 20 шт. | 16 шт. | 16 шт. | 14 шт. |
| Характеристика | Значение | |||
|---|---|---|---|---|
| MTP-TO2,5 | MTP-FO2,5 | MTP-TO4 | MTP-FO4 | |
| Расчетное сечение | 2,5 мм² | 4 мм² | ||
| Расчетное напряжение | 800 В | 1000 В | ||
| Номинальный ток | 24 А | 32 А | ||
| Пиковое (импульсное) напряжение изоляции | 8 кВ | |||
| Материал изоляции | PA66 | |||
| Габаритные размеры | 60×5,2×34 мм | 70,5×5,2×34,2 мм | 65,5×6,2×34,2 мм | 77×6,2×34,2 мм |
| Длина снятия изоляции | 10 мм | 8-10 мм | 10 мм | 8-10 мм |
| Сечение жесткого проводника | 0,2…4 мм² | 0,2…6 мм² | ||
| Сечение гибкого проводника | 0,2…2,5 мм² | 0,2…4 мм² | ||
| Сечение гибкого проводника с НШВИ | 0,2…2,5 мм² | 0,2…4 мм² | ||
|
Сечение 1,5 мм² |
Сечение 2,5 мм² |
Сечение 2,5 мм² |
Сечение 4 мм² |
Сечение 4 мм² |
Сечение 6 мм² |
Сечение 10 мм² |
Сечение 16 мм² |
|
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
| Желто-зеленый | MTP-1,5PE | MTP-2,5PE | MTP-D2,5PE | MTP-D4PE | MTP-4PE | . MTP-6PE | MTP-10PE | MTP16PE |
| Упаковка | 35 шт. | 20 шт. | 16 шт. | 10 шт. | 15 шт. | 10 шт. | 10 шт. | 6 шт. |
| Характеристика | Значение | |||||||
|---|---|---|---|---|---|---|---|---|
| MTP-1,5РЕ | MTP-2,5РЕ | MTP-D2,5РЕ | MTP-4РЕ | MTP-D4РЕ | MTP-6РЕ | MTP-10РЕ | MTP-16РЕ | |
| Расчетное сечение | 1,5 мм² | 2,5 мм² | 4 мм² | 6 мм² | 10 мм² | 16 мм² | ||
| Пиковое (импульсное) напряжение изоляции | 6 кВ | 8 кВ | ||||||
| Габаритные размеры | 45×3,5×30 мм | 48,5×5,2×34 мм | 78×5,2×44,8 мм | 54×6,2×34,2 мм | 84,7×6,2× 44,2 мм | 57,7×8,2× 41,4 мм | 67,8×10×42 мм | 79×12×44 мм |
| Длина снятия изоляции | 8 мм | 10 мм | 8-10 мм | 12 мм | 10-12 мм | 18 мм | ||
| Сечение жесткого проводника | 0,2…1,5 мм² | 0,2…4 мм² | 0,25…6 мм² | 0,5…10 мм² | 1…10 мм² | 1…10 мм² | ||
| Сечение гибкого проводника | 0,2…1 мм² | 0,2…2,5 мм² | 0,25…4 мм² | 0,5…6 мм² | 0,5…6 мм² | 0,5…16 мм² | ||
| Сечение гибкого проводника с НШВИ | 0,2…1 мм² | 0,2…2,5 мм² | 0,25…4 мм² | 0,5…6 мм² | 0,5…6 мм² | 2 0,5…16 мм² | ||
| Материал изоляции | PA66 | |||||||
| Сечение 4 мм² | |||
|---|---|---|---|
|
|
|
| |
| Серый цвет | MTP-4F | MTP-4F24 | MTP-4F220 |
| Упаковка | 12 шт. | 12 шт. | 12 шт. |
| Характеристика | Значение | ||
|---|---|---|---|
| MTP-4F | MTP-4F24 | MTP-4F220 | |
| Расчетное сечение | 4 мм² | ||
| Расчетное напряжение | 1000 В | 24 В | 220 В |
| Номинальный ток | 6,3 А | ||
| Длина×Ширина×Высота | 67,2×8,2×40,4 мм | ||
| Пиковое (импульсное) напряжение (изоляции) | 8 кВ | ||
| Длина снятия изоляции | 12 мм | ||
| Сечение жесткого проводника | 0,2…6 мм² | ||
| Сечение гибкого проводника | 0,2…4 мм² | ||
| Сечение гибкого проводника с НШВИ | 0,2…4 мм² | ||
| Типоразмер предохранителя | 5 × 20 мм | ||
| Материал изоляции | PA66 | ||
| Типоразмер совместимых предохранителей: | 5×20 мм с номинальным током до 6,3 А | ||
Предохранитель не входит в комплект поставки.
| Сечение 4 мм² | |
|---|---|
|
| |
| Серый цвет | MTP-4KS |
| Упаковка | 14 шт. |
| Характеристика | Значение |
|---|---|
| MTP-4KS | |
| Расчетное сечение | 4 мм² |
| Расчетное напряжение | 1000 В |
| Номинальный ток | 20 А |
| Габаритные размеры | 73,1×6,2×34,2 мм |
| Материал изоляции | РА66 |
| Пиковое напряжение | 8 кВ |
| Длина снятия изоляции | 10-12 мм |
| Сечение жесткого проводника | 0,2…6 мм² |
| Сечение гибкого проводника | 0,2…4 мм² |
| Сечение гибкого проводника с НШВИ | 0,2…4 мм² |
| Сечение 1.5 мм² | Сечение 2.5 мм² | |
|---|---|---|
|
|
| |
| Серый цвет | MTP-IO1.5 | MTP-DIO2.5 |
| Упаковка | 15 шт. | 10 шт. |
| Характеристика | Значение | |
|---|---|---|
| MTP-IO1.5 | MTP-DIO2.5 | |
| Расчетное сечение | 1,5 мм² | 2,5 мм² |
| Расчетное напряжение | 250 В | |
| Номинальный ток | 13,5 А | 20 А |
| Габаритные размеры | 84,2 × 3,5 × 39,2 мм | 84,2 × 7 ×39,2 мм |
| Материал изоляции | РА66 | |
| Пиковое напряжение | 4 кВ | |
| Длина снятия изоляции | 8 мм | 10 мм |
| Сечение жесткого проводника | 0,2... 1,5 мм² | 0,2... 6 мм² |
| Сечение гибкого проводника | 0,5... 1 мм² | 0,2... 4 мм² |
| Сечение гибкого проводника с НШВИ | 0,2... 1 мм² | 0,2... 4 мм² |
|
|
Маркировка MTP-IOML (символы +/-) предназначена для удобства визуализации подключения проводников к клеммам. Данная маркировка используется с клеммами для подключения датчиков и исполнительных устройств MTP-DIO2.5, MTP-IO1.5. |
|
|
Применяются для распределения потенциала между клеммами. Пружинные клеммы MTS имеют два ряда для установки перемычек. Блоки перемычек поставляются в упаковках по 10 штук. |
| Тип клемм | 2 контакта | 3 контакта | 10 контактов |
|---|---|---|---|
| Клеммы сечением 2,5 мм² | MTS-J225 | MTS-J325 | MTS-J1025 |
| Клеммы сечением 4 мм² | MTS-J24 | MTS-J34 | MTS-J104 |
| Клеммы сечением 6 мм² | MTS-J26 | MTS-J36 | MTS-J106 |
| Клеммы сечением 10 мм² | MTS-J210 | - | - |
| Клеммы сечением 16 мм² | MTS-J216 | - | - |
| Модель | Заглушки | Картинка |
|---|---|---|
| MTP-P1.5 | Заглушка для одноуровневых клемм push-in, 1.5 мм², серая (уп. 20 шт.) |
|
| MTP-PBL1.5 | Заглушка для одноуровневых клемм push-in, 1.5 мм², синяя (уп. 20 шт.) |
|
| MTP-P2.5 | Заглушка для одноуровневых клемм push-in, 2.5 мм², серая (уп. 20 шт.) |
|
| MTP-PBL2.5 | Заглушка для одноуровневых клемм push-in, 2.5 мм², синяя (уп. 20 шт.) |
|
| MTP-PD2.5 | Заглушка для двухуровневых клемм push-in, 2.5 мм² (уп. 20 шт.) |
|
| MTP-PTR | Заглушка для трехуровневых клемм push-in, 2.5 мм² (уп. 20 шт.) |
|
| MTP-PTO2.5 | Заглушка для трехпроводных клемм push-in, 2.5 мм² (уп. 20 шт.) |
|
| MTP-PFO2.5 | Заглушка для четырехпроводных клемм push-in, 2.5 мм² (уп. 20 шт.) |
|
| MTP-P4 | Заглушка для одноуровневых клемм push-in, 4 мм², серая (уп. 20 шт.) |
|
| MTP-PBL4 | Заглушка для одноуровневых клемм push-in, 4 мм², синяя (уп. 20 шт.) |
|
| MTP-PTO4 | Заглушка для трехпроводных клемм push-in, 4 мм² (уп. 20 шт.) |
|
| MTP-PFO4 | Заглушка для четырехпроводных клемм push-in, 4 мм² (уп. 20 шт.) |
|
| MTP-PD4 | Заглушка для двухуровневых клемм push-in, 4 мм² (уп. 20 шт.) |
|
| MTP-PF4 | Заглушка клемм push-in c держателем предохранителя, 4 мм² (уп. 20 шт.) |
|
| MTP-PKS | Заглушка клемм push-in c ножевым размыкателем, 4мм² (уп. 20 шт.) |
|
| MTP-P6 | Заглушка для одноуровневых клемм push-in, 6 мм², серая (уп. 20 шт.) |
|
| MTP-PBL6 | Заглушка для одноуровневых клемм push-in, 6 мм², синяя (уп. 20 шт.) |
|
| MTP-P10 | Заглушка для одноуровневых клемм push-in, 10 мм², серая (уп. 20 шт.) |
|
| MTP-PBL10 | Заглушка для одноуровневых клемм push-in, 10 мм², синяя (уп. 20 шт.) |
|
| MTP-P16 | Заглушка для одноуровневых клемм push-in,16 мм², серая (уп. 20 шт.) |
|
| MTP-PBL16 | Заглушка для одноуровневых клемм push-in, 16 мм², синяя (уп. 20 шт.) |
|
| MTP-PIO | Заглушка для клемм push-in IO, серая, (уп.15 шт.) |
|
