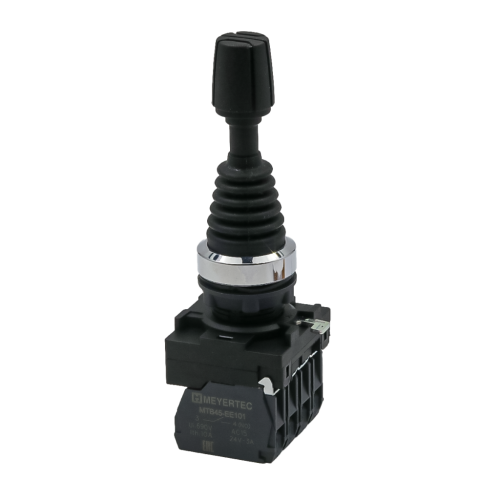

Пластиковые манипуляторы (джойстики) MTB5-PA IP65, Meyertec

Много

Нашли дешевле?

MTB5-PA Х

Тип

2 положения с фиксацией

2 положения с возвратом

4 положения с фиксацией

4 положения с возвратом

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Пластиковые манипуляторы (джойстики) MTB5-PA IP65, Meyertec

Изделия серии MTB5-РА предназначены для управления работой технологического оборудования.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.

Изделия серии MTB5-РА позволяют:
• контролировать и управлять технологическим процессом;
• запускать или останавливать работу оборудования;
• изменять режим работы оборудования (например, ручной или автоматический);
• обеспечивать безопасность персонала путем аварийной остановки оборудования при нештатной ситуации.

Отличительные особенности:
• Расширяемая контактная группа: максимально 3 ряда по 4 блок-контакта (всего 12 блок-контактов). Изделия серии MTB5-РА соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТРТС 020/2011 «Электромагнитная совместимость технических средств».

Наименование	Значение
Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны)	IP65
Степень защиты со стороны блок-контактов	IP20
Степень ударопрочности по ГОСТ EN IEC 62262	IK07
Установочный диаметр	22 мм
Температурный диапазон	Эксплуатация: от -25°C до +55°C Хранение: от -40°C до +70°C
Влажность	до 90%, без образования конденсата
Предельная высота, не более	2000 м
Вибростойкость (при частоте 10-50 Гц)	15 g
Номинальный ток термической стойкости (I_th)	10 А
Номинальное напряжение изоляции (U_i)	690 В
Размер и тип подключаемых проводов	Минимальные значения: 1×0,5 мм² (20 AWG) жесткий или мягкий Максимальные значения: 2×1,5 мм² (16 AWG) с кабельным наконечником, 1×2,5 мм² (14 AWG) без кабельного наконечника
Механическая износостойкость	3×10⁵ циклов
Электрический срок службы	1×10⁵ циклов при переменном напряжении
Материал изготовления: головка толкатель основание механизм фиксации контакты корпус блок-контактов	РВТ (Полибутилентерефталат); РВТ (Полибутилентерефталат); РВТ (Полибутилентерефталат); Металл; Сплав серебра и никеля; РВТ (Полибутилентерефталат);
Момент затяжки	0,8 Н·м (максимум 1,2 Н·м)
Толщина стенки шкафа	1...6 мм
Ремонтопригодность	Не ремонтопригодны
Комплектация изделия	Изделие в сборе

Параметр	Значение
Категории применения	АС-15, DС-13
Средняя частота коммутаций	3600 цикл/час
Коэффициент загрузки	0,5
Частота переменного тока	50...60 Гц

Номинальное рабочее напряжение (Ue), В	Номинальный рабочий ток АС-15, А	Номинальный рабочий ток DС-13, А
125	-	0,55
240	3	-
250	-	0,27
380	2,5	-

Для монтажа изделия следует:

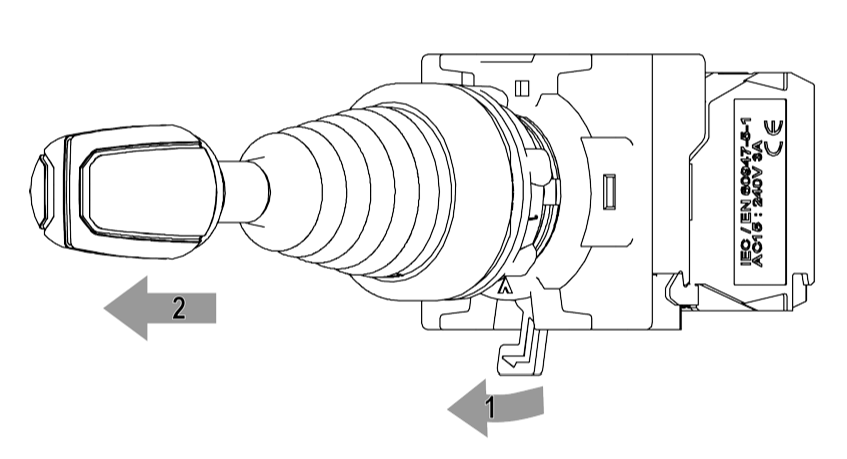

1. Отсоединить джойстик от основания. Для этого потянуть за рычажок (см. рисунок ниже, стрелка 1).

Начало монтажа

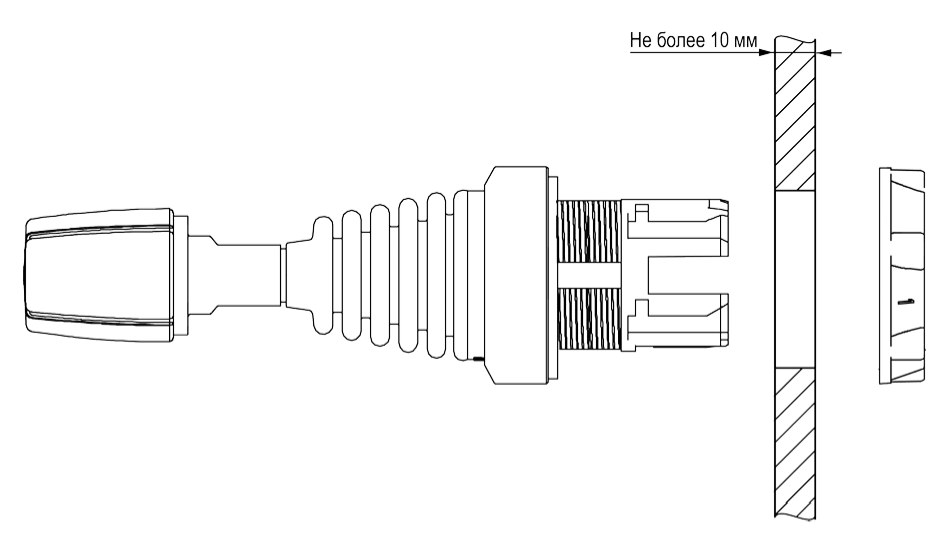

2. Скрутить гайку с джойстика.
3. Установить джойстик в щит, закрутив гайку с обратной стороны щита.

Установка в щит

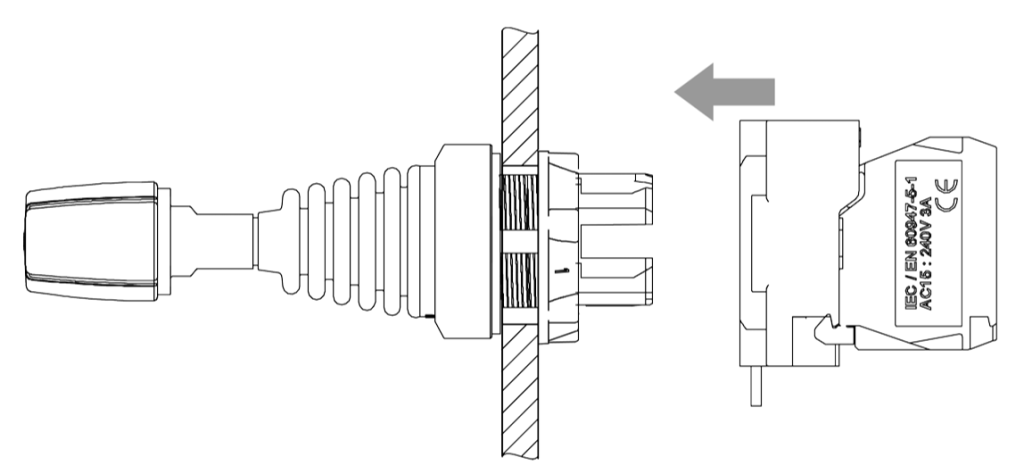

4. Подсоединить основание к джойстику.

Подсоединение основания

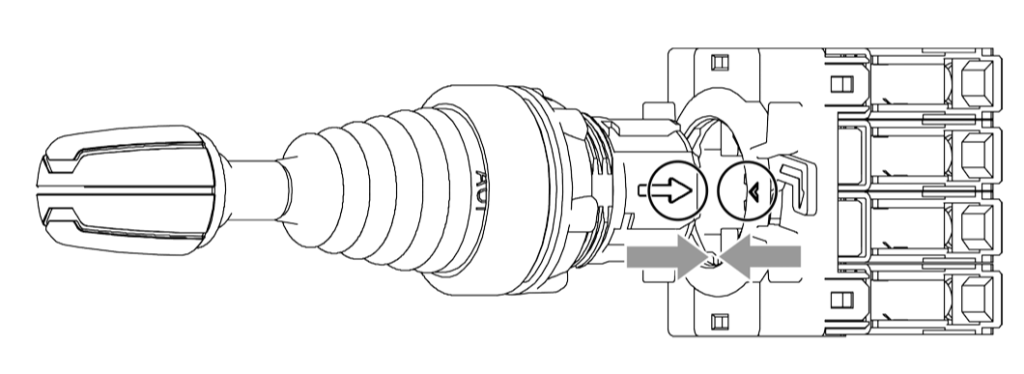

Для правильного соединения следует совместить метки на корпусах джойстика и основания.

Совмещение меток

Демонтаж изделия следует проводить в обратном порядке.

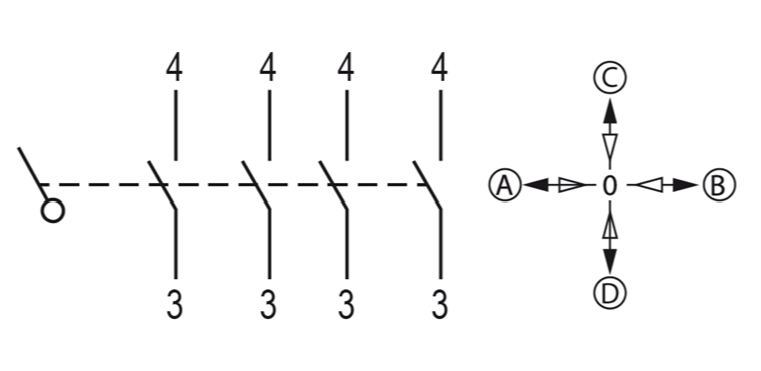

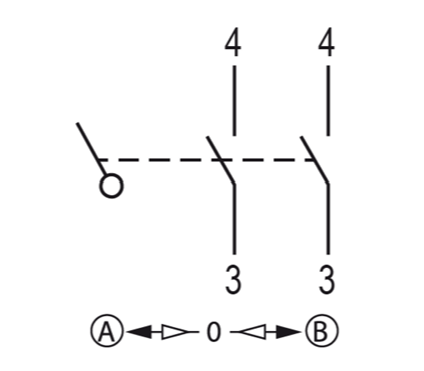

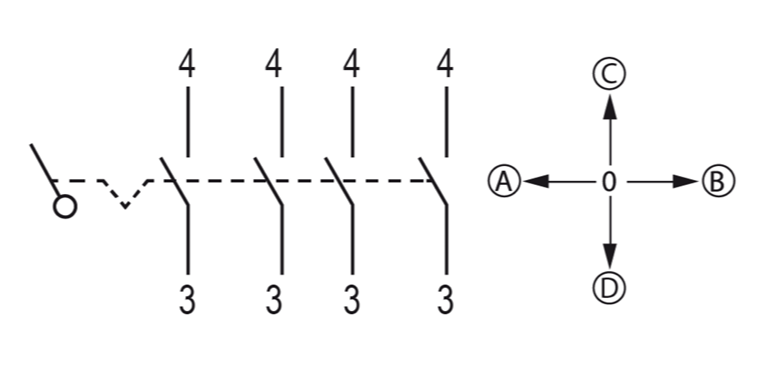

Два положения с фиксацией	Четыре положения с фиксацией

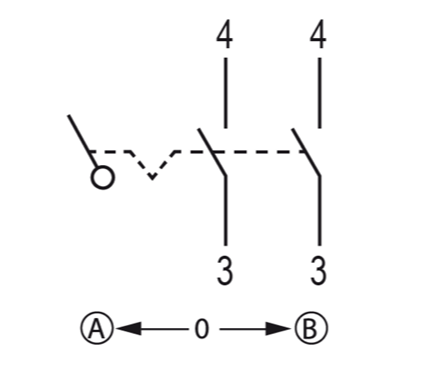

Два положения с возвратом	Четыре положения с возвратом
