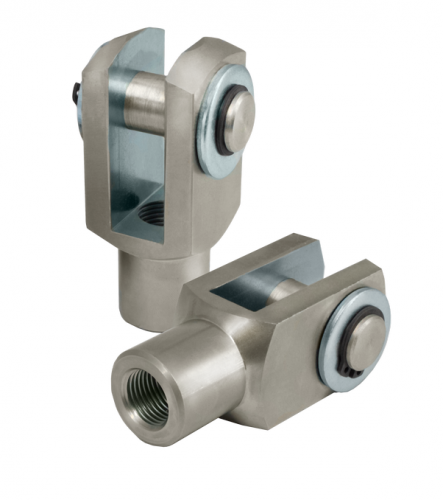

Вилочные головки Kipvalve серии KVSG

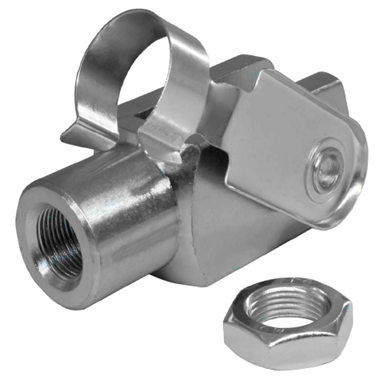

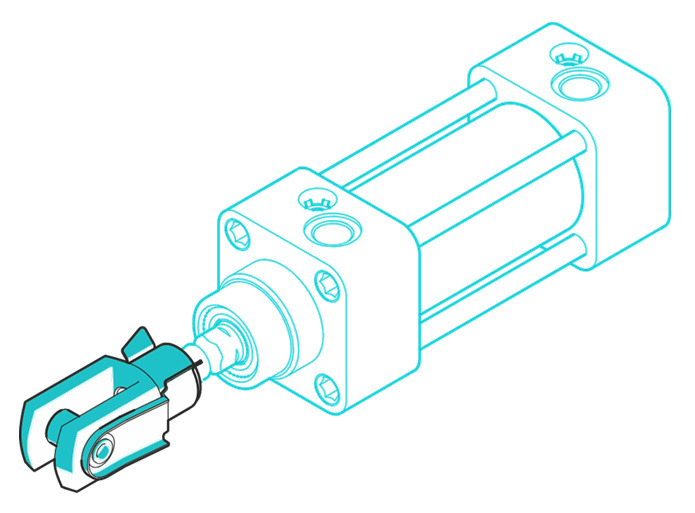

Наконечники в форме вилки серии KVSG предназначены для установки на штоки пневматических цилиндров с резьбой, выполненной по ISO 15552 и ISO 21287, с целью соединения исполнительного механизма (цилиндра) с перемещаемым узлом.

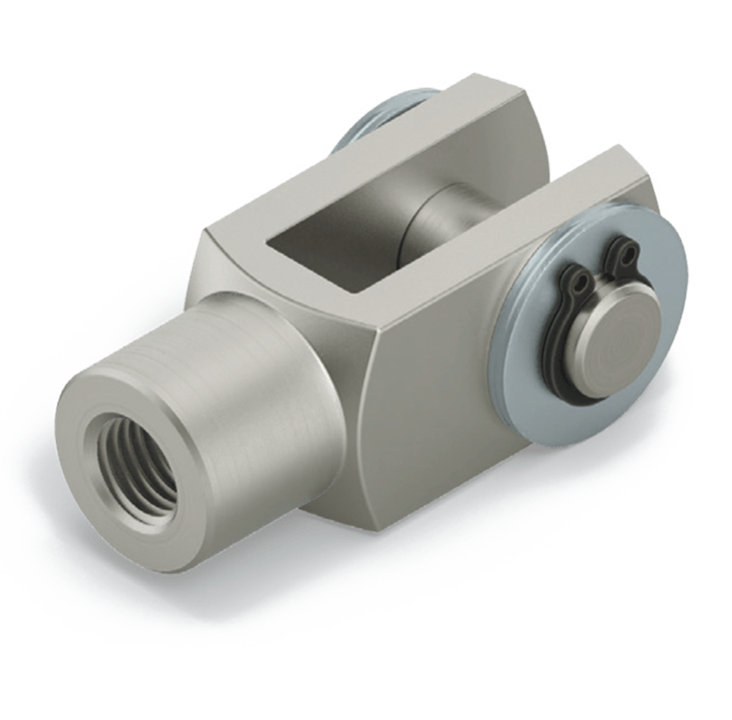

Основой конструкции наконечника является фрезерованный корпус из оцинкованной стали 20. С торца корпуса есть отверстие с резьбой для установки на шток цилиндра. Противоположная сторона корпуса представляет собой двойную серьгу (вилку) с осью для соединения с приводимым в движение механизмом.
Основные особенности:
- Оцинкованное покрытие корпуса защищает наконечник от коррозии;
- Большой ряд типоразмеров наконечников расширяет диапазон их применения от небольших механизмов до силовых узлов перемещения.

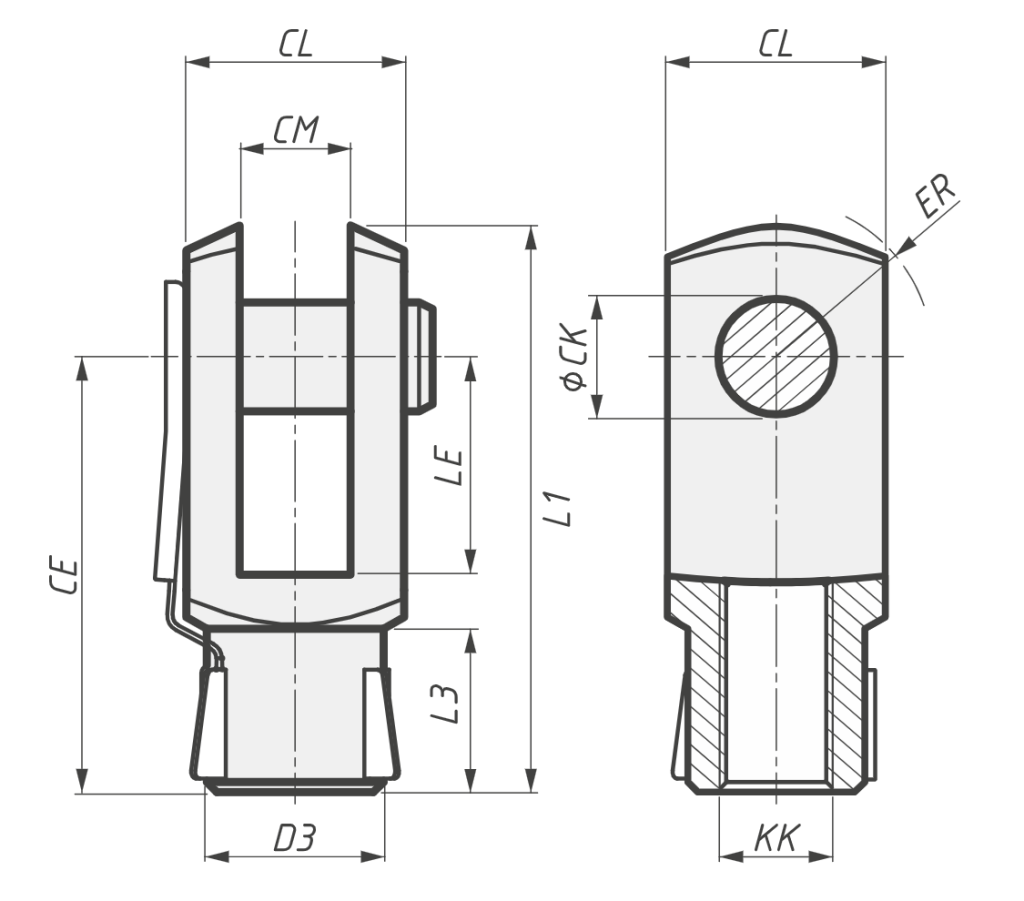

| KK | Ø ПЦ | CK мм | D3 мм | LE мм | CL мм | CM мм | L1 мм | CE мм | L3 мм | ER MAX, мм | Обозначение |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M4x0,7 | 8, 10 мм: KVNU | 4 | 8 | 8 | 8 | 4 | 21 | 16 | 6 | 6,5 | KVSG-M4x0,7-ISO |
| M6x1,0 |
12 мм: KVNU 16 мм: KVNU, KVDN, KVMAL 20 мм: KVDA |
6 | 10 | 12 | 12 | 6 | 31 | 24 | 9 | 9,5 | KVSG-M6x1,0-ISO |
| M8x1,25 |
16 мм: KVVU 20 мм: KVDN, KVNU, KVMAL 25 мм: KVDN, KVDA |
8 | 14 | 16 | 16 | 8 | 42 | 32 | 12 | 13 | KVSG-M8x1,25-ISO |
| M10x1,25 |
20 мм: KVVU 25 мм: KVVU, KVNU, KVMAL 32 мм: KVNG, KVSC, KVNC, KVBC, KVDN, KVVU, KVDA, KVNU, KVMAL 40 мм: KVDN, KVVU |
10 | 18 | 20 | 20 | 10 | 52 | 40 | 15 | 16 | KVSG-M10x1,25-ISO |
| M12x1,25 |
40 мм: KVNG, KVSC, KVNC, KVBC, KVNU, KVMAL 50, 63 мм: KVDN, KVVU |
12 | 20 | 24 | 24 | 12 | 62 | 48 | 18 | 19 | KVSG-M12x1,25-ISO |
| M16x1,5 |
50, 63 мм: KVNG, KVSC, KVNC, KVBC, KVNU 80 мм: KVDN, KVVU 100 мм: KVDN |
16 | 26 | 32 | 32 | 16 | 83 | 64 | 24 | 25 | KVSG-M16x1,5-ISO |
| M20x1,5 | 80, 100 мм: KVNG, KVSC, KVNC, KVBC, KVDN | 20 | 34 | 40 | 40 | 20 | 105 | 80 | 30 | 32 | KVSG-M20x1,5-ISO |
