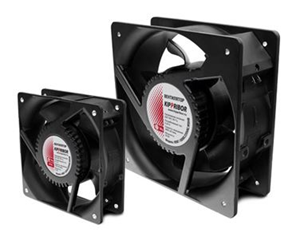

Промышленные осевые вентиляторы KIPPRIBOR серии VENT

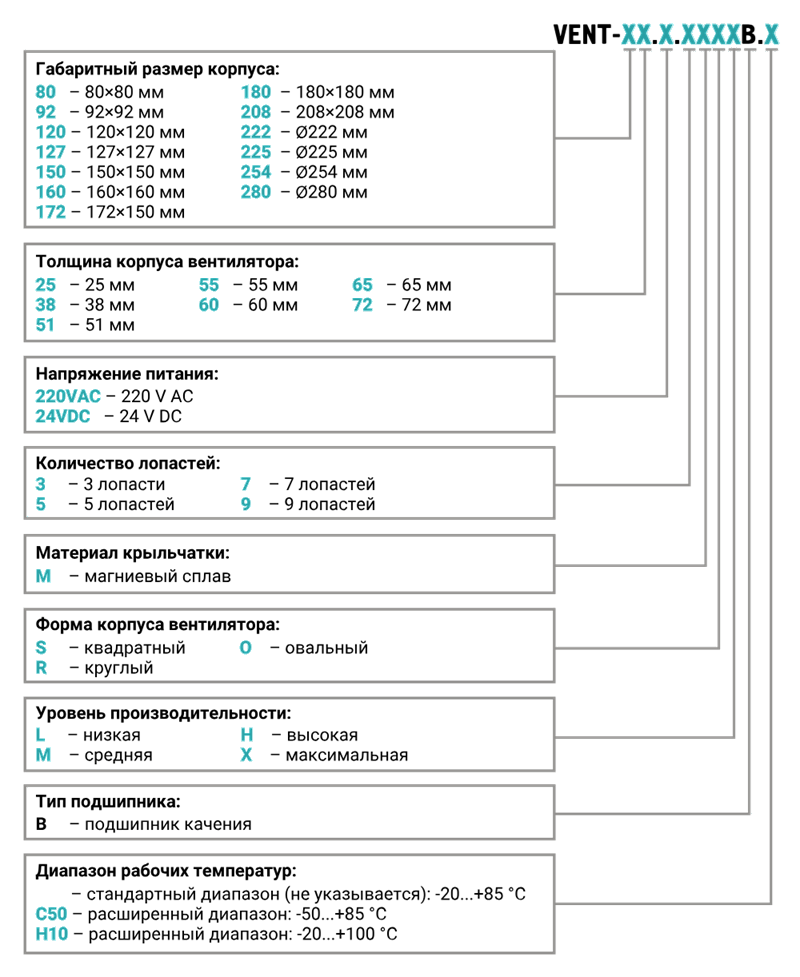

- Квадратная форма корпуса
- Овальная форма корпуса
- Круглая форма корпуса
- 80х80 мм - размер корпуса
- 92х92 мм - размер корпуса
- 120х120 мм - размер корпуса
- 127х127 мм - размер корпуса
- 150 х 150 мм - размер корпуса
- 172 х 150 мм - размер корпуса
- 180 х 180 мм - размер корпуса
- 208 х 208 мм - размер корпуса
- ∅222 мм - размер корпуса
- ∅225 мм - размер корпуса
- ∅254 мм - размер корпуса
- ∅280 мм - размер корпуса
- 25 мм - толщина корпуса
- 38 мм - толщина корпуса
- 51 мм - толщина корпуса
- 55 мм - толщина корпуса
- 60 мм - толщина корпуса
- 65 мм - толщина корпуса
- 72 мм - толщина корпуса
- 80 мм - толщина корпуса
- 90 мм - толщина корпуса
- 220 V AC - Напряжение питания
- 24 V DC - Напряжение питания
- 3 - количество лопастей
- 5 - количество лопастей
- 7 - количество лопастей
- 9 - количество лопастей
- H - высокий уровень производительности
- M - cредний уровень производительности
- L - низкий уровень производительности
- X - максимальная уровень производительности
- Магниевый сплав - материал крыльчатки
- Пластик - материал крыльчатки
- Стандартный диапазон -20...+85° С
- H10 - Расширенный диапазон -20...+100° С
- VENT-8025.220VAC.7MSHB
- VENT-18065.220VAC.7MSHB.SA
- VENT-9238.220VAC.5MSHB
- VENT-28080.24VDC.7MRHB
- VENT-22580.24VDC.9MRHB
- VENT-25490.24VDC.3MRHB
- VENT-22280.24VDC.3MRHB
- VENT-22260.24VDC.5MRHB
- VENT-20872.220VAC.7MSHB
- VENT-17251.220VAC.5MOHB.H10
- VENT-22260.220VAC.5MRHB
- VENT-17255.220VAC.5MOHB
- VENT-12038.220VAC.7MSXB
- VENT-12038.220VAC.5MSLB
- VENT-9225.220VAC.7MSHB.C50
- VENT-17255.220VAC.7MOHB
- VENT-18065.220VAC.7MSHB
- VENT-12738.220VAC.7PSHB
- VENT-12038.220VAC.5MSMB
- VENT-12038.220VAC.5MSHB
- VENT-12025.220VAC.5MSHB
- VENT-8038.220VAC.5MSHB
- VENT-15051.220VAC.5MSHB
Описание
Предназначены для монтажа на радиаторы охлаждения электронного оборудования, в том числе на радиаторы твердотельных реле, а также для установки на впускные решетки шкафов управления. Кроме этого вентиляторы охлаждения KIPPRIBOR серии VENT используются в системах охлаждения промышленного оборудования для отвода избыточного тепла от нагревающихся поверхностей и деталей.
Вентиляторы KIPPRIBOR серии VENT обладают тщательно продуманной конструкцией корпуса и крыльчатки. Они стали первыми вентиляторами, в конструкции которых используется крыльчатка из магниевого сплава. Продуманность конструкции и особенности используемых материалов для производства вентиляторов VENT дают следующие преимущества перед конкурентами:
- Крыльчатка из поликарбоната (PC) или магниевого сплава (Mg) позволяет Вам выбрать вентилятор со стандартными или улучшенными характеристиками.
- Улучшенная теплоотдача за счет применяемых материалов и специального оребрения двигательной части крыльчатки увеличивает механический ресурс подшипников и расширяет температурный диапазон эксплуатации вентиляторов.
- Высокая степень защиты IP55 вентиляторов, обусловленная особой конфигурацией корпуса и крыльчатки, позволяет использовать вентиляторы VENT во влажных и пыльных условиях.
- Специальный герметичный канал IP55 защищает от влаги, пыли и механических воздействий проложенные в нем провода от двигателя до клеммника.
- Улучшенные показатели ЭМС достигаются за счет применения крыльчаток из магниевого сплава.
- Высокий уровень безопасности у всех вентиляторов обеспечивается применением закрытого клеммника и (по желанию заказчика) дополнительной установкой защитных решеток.
- Расширенный ассортимент типоразмеров для установки на впускные решетки шкафов управления, радиаторы электронного оборудования, воздуховоды и системы охлаждения промышленного оборудования.
Все вышеперечисленные особенности выгодно отличают вентиляторы KIPPRIBOR серии VENT от аналогичных вентиляторов таких известных производителей как SUNON, FULLTECH и COMAIR.
Квадратные вентиляторы с пластиковой крыльчаткой |
|||||||
|
|||||||
Напряжение питания: 220 VAC/ 50 Гц. Рабочая температура: -20...+85 °C. Тип подшипника: подшипник качения. |
|||||||
Модификация |
Pном. |
Iном. |
Скорость вращения |
Производительность |
Уровень шума |
Вес |
Кол-во лопастей |
VENT-8025.220VAC.7PSHB |
15 Вт |
0,08 А |
2300 об/мин |
0,5 м3/мин |
30 дБ |
270 г |
7 |
VENT-8038.220VAC.5PSHB |
15 Вт |
0,07 А |
2300 об/мин |
0,7 м3/мин |
30 дБ |
260 г |
5 |
VENT-9225.220VAC.7PSHB.C40 |
20 Вт |
0,08 А |
2650 об/мин |
0,85 м3/мин |
35 дБ |
215 г |
7 |
VENT-9238.220VAC.PSHB |
14 Вт |
0,08 А |
2500 об/мин |
1,1 м3/мин |
37 дБ |
340 г |
5 |
VENT-12738.220VAC.PSHB |
21 Вт |
0,13 А |
2700 об/мин |
2,8 м3/мин |
50 дБ |
455 г |
7 |

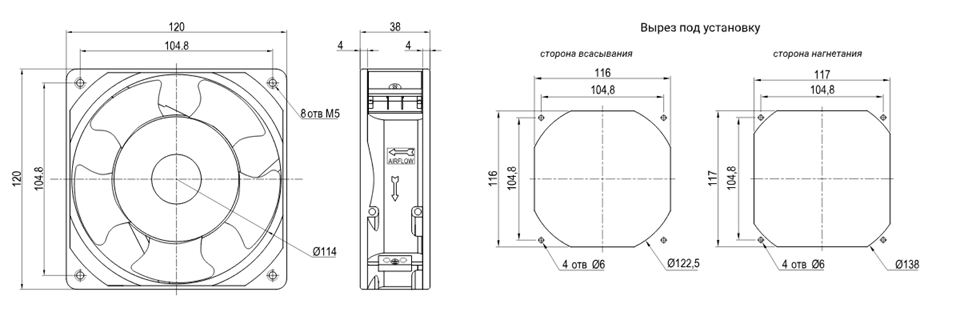

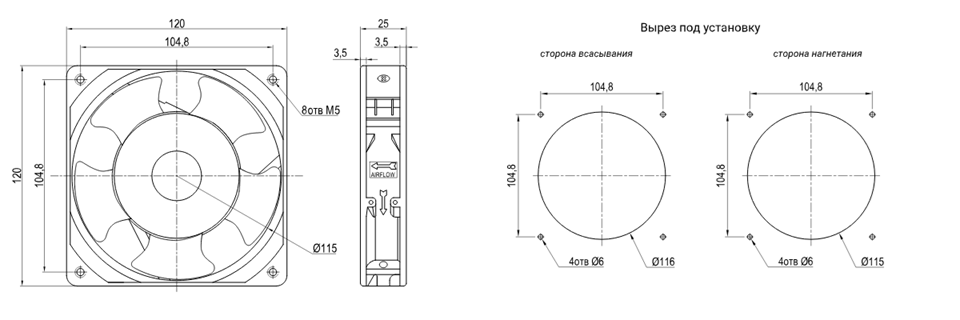

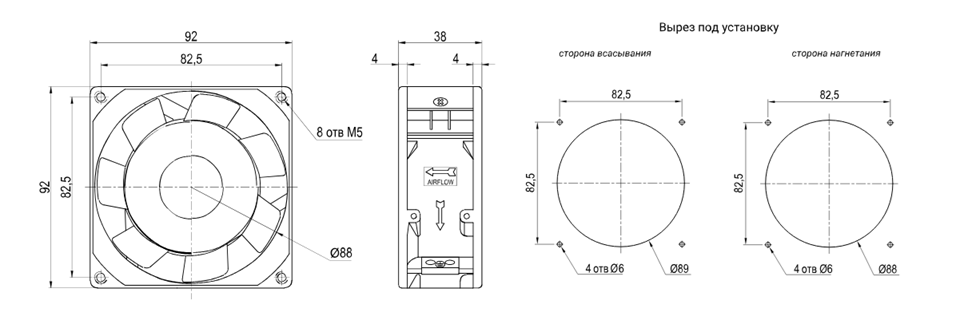

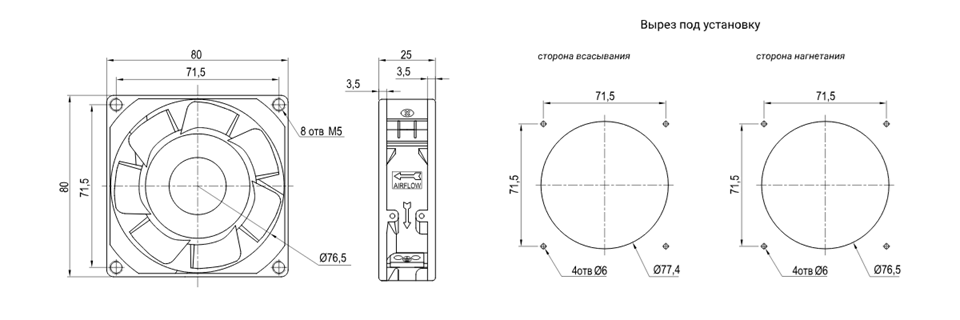

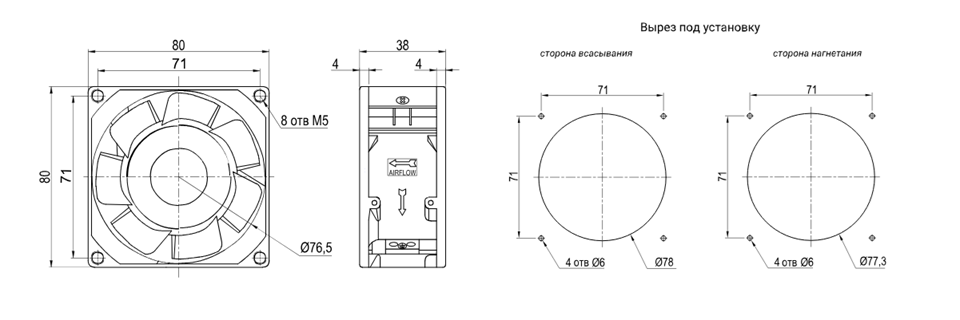

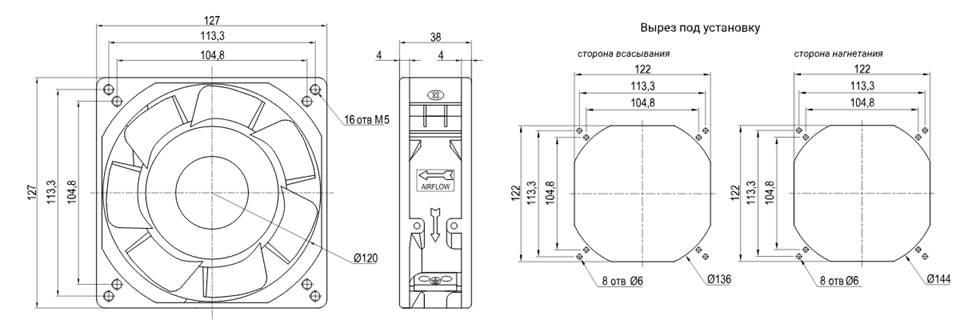

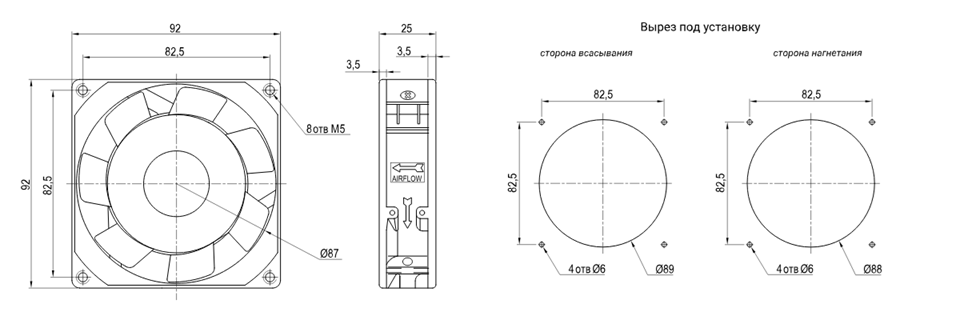

Габаритные и установочные размеры вентиляторов с пластиковой крыльчаткой |
|||||||
Квадратные вентиляторы с крыльчаткой из магниевого сплава |
|||||||
|
|||||||
Напряжение питания: 220 VAC/ 50 Гц. Рабочая температура: -20...+85 °C. Тип подшипника: подшипник качения. |
|||||||
Модификация |
Pном. |
Iном. |
Скорость вращения |
Производительность |
Уровень шума |
Вес |
Кол-во лопастей |
VENT-12025.220VAC.5MSHB |
12 Вт |
0,07 А |
2100 об/мин |
1,84 м3/мин |
50 дБ |
320 г |
5 |
VENT-12038.220VAC.5MSMB |
14 Вт |
0,08 А |
2500 об/мин |
2,2 м3/мин |
41 дБ |
455 г |
5 |
VENT-12038.220VAC.5MSHB |
21 Вт |
0,13 А |
2700 об/мин |
2,4 м3/мин |
49 дБ |
450 г |
5 |
VENT-12038.220VAC.5MSLB |
9 Вт |
0,05 А |
2300 об/мин |
1,98 м3/мин |
39 дБ |
455 г |
5 |
VENT-15051.220VAC.5MSHB |
45 Вт |
0,35 А |
2800 об/мин |
5,7 м3/мин |
57 дБ |
925 г |
5 |
VENT-16065.220VAC.7MSHB |
27 Вт |
0,12 А |
2800 об/мин |
7,33 м3/мин |
59 дБ |
1400 г |
7 |
VENT-18065.220VAC.7MSHB |
55 Вт |
0,29 А |
2600 об/мин |
11,3 м3/мин |
61 дБ |
1840 г |
7 |
VENT-18065.220VAC.7MSHB.SA |
55 Вт |
0,29 А |
2800 об/мин |
10,8 м3/мин |
60 дБ |
2510 г |
7 |
VENT-20872.220VAC.7MSHB |
85 Вт |
0,38 А |
2900 об/мин |
26,9 м3/мин |
71 дБ |
2510 г |
7 |
Напряжение питания: 24 VDC. Рабочая температура: -20...+85 °C. Тип подшипника: подшипник качения. |
|||||||
VENT-18065.24VDC.7MSHB |
90 Вт |
3,6 А |
4000 об/мин |
16,3 м3/мин |
63 дБ |
1570 г |
7 |
VENT-20872.24VDC.5MSHB |
95 Вт |
4 А |
3600 об/мин |
23,3 м3/мин |
77 дБ |
1820 г |
5 |

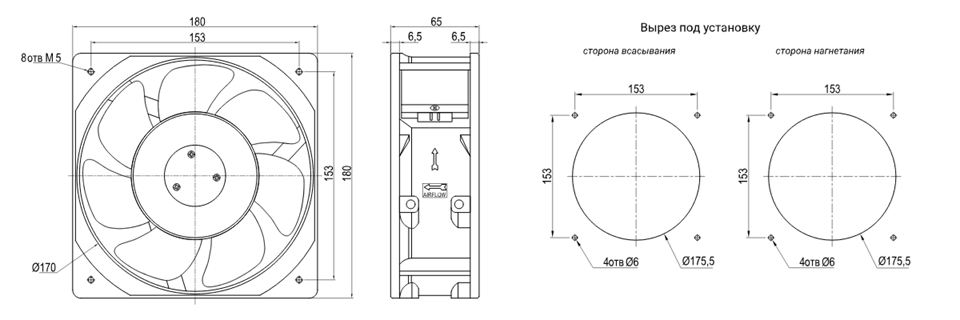

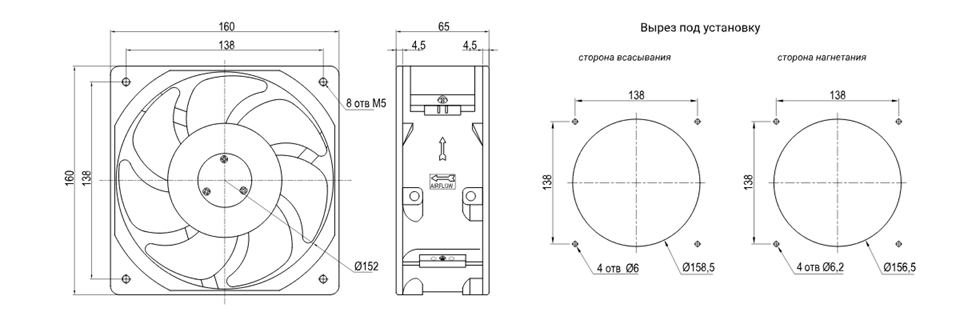

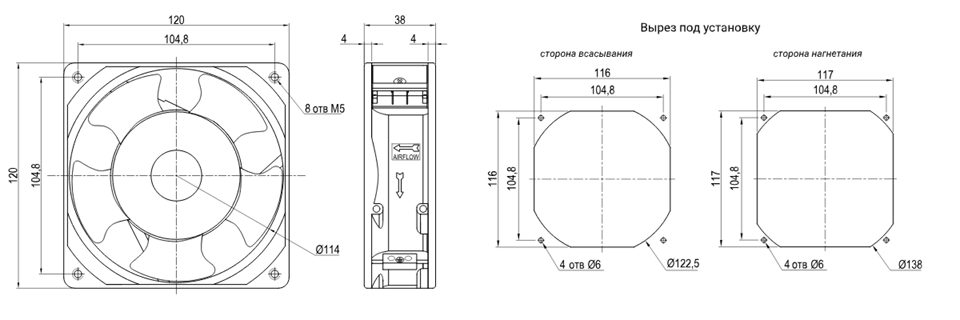

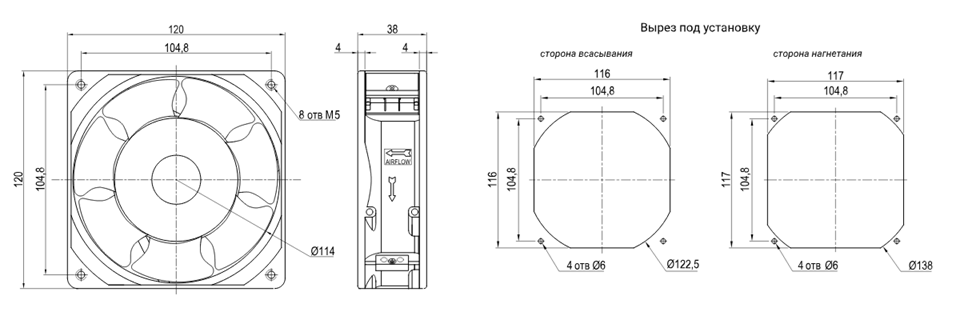

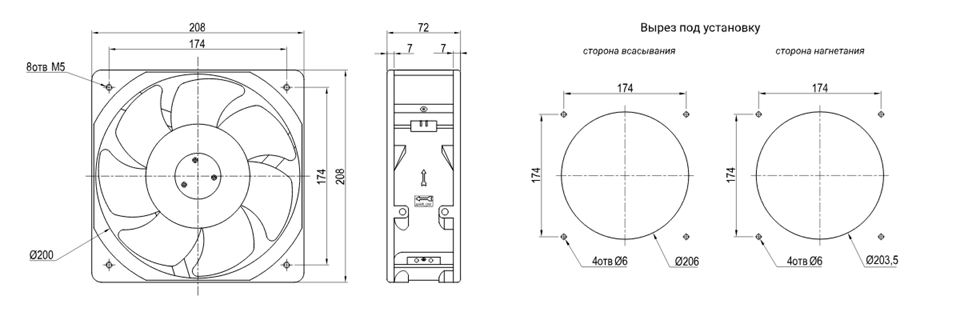

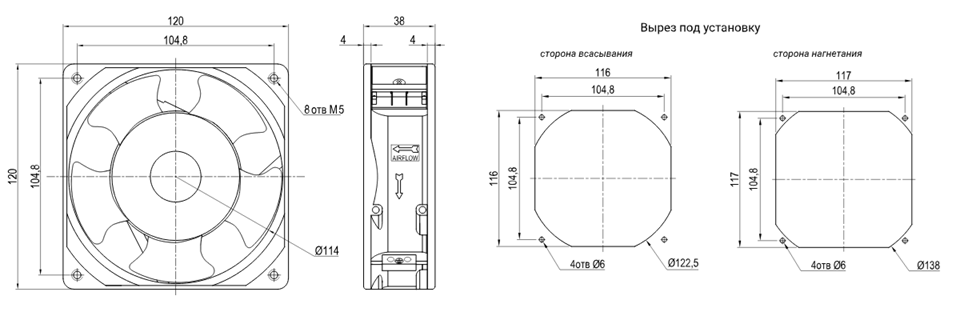

Габаритные и установочные размеры вентиляторов с крыльчаткой из магниевого сплава |
|||||||
Овальные вентиляторы с крыльчаткой из магниевого сплава |
|||||||
|
|||||||
Напряжение питания: 220 VAC/ 50 Гц. Рабочая температура: -20...+85 °C; -20...+100 °C для VENT-17251.220VAC.5MOHB.H10 Тип подшипника: подшипник качения. |
|||||||
Модификация |
Pном. |
Iном. |
Скорость вращения |
Производительность |
Уровень шума |
Вес |
Кол-во лопастей |
VENT-17251.220VAC.5MOHB.H10 |
30 Вт |
0,20 А |
2700 об/мин |
5,1 м3/мин |
56 дБ |
960 г |
5 |
VENT-17255.220VAC.5MOHB |
45 Вт |
0,28 А |
2600 об/мин |
5,38 м3/мин |
58 дБ |
1100 г |
5 |
VENT-17255.220VAC.7MOHB |
45 Вт |
0,28 А |
2600 об/мин |
5,38 м3/мин |
55 дБ |
1115 г |
7 |

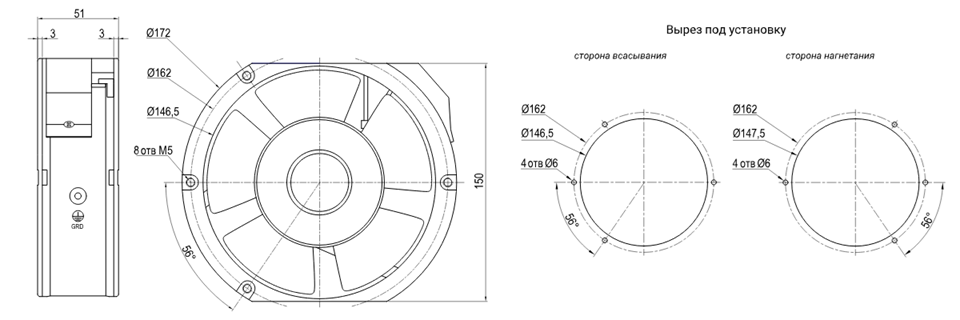

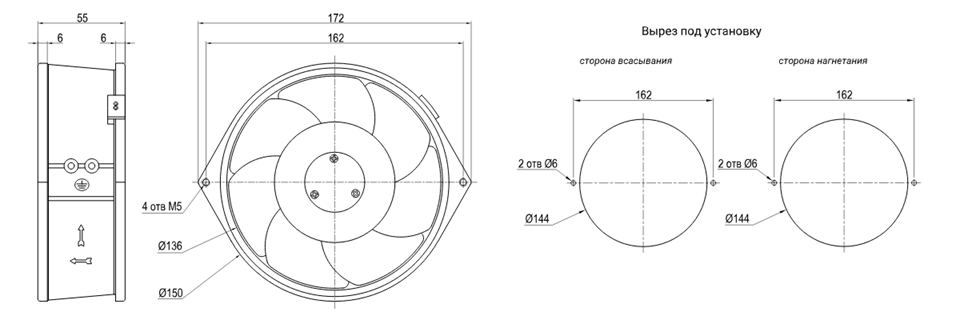

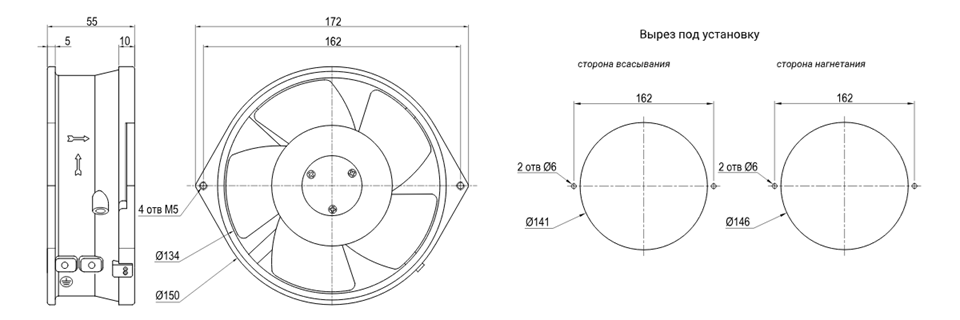

Габаритные и установочные размеры овальных вентиляторов с крыльчаткой из магниевого сплава |
|||||||

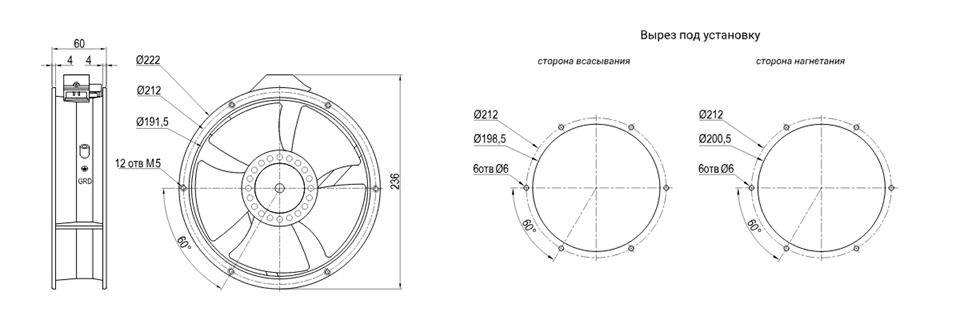

Круглые вентиляторы с крыльчаткой из магниевого сплава |
|||||||
|
|||||||
Напряжение питания: 24 VDC. Рабочая температура: -20...+85 °C. Тип подшипника: подшипник качения. |
|||||||
Модификация |
Pном. |
Iном. |
Скорость вращения |
Производительность |
Уровень шума |
Вес |
Кол-во лопастей |
VENT-22260.24VDC.5MRHB |
60 Вт |
2,5 А |
4000 об/мин |
19,4 м3/мин |
68 дБ |
1635 г |
5 |
VENT-22280.24VDC.3MRHB |
55 Вт |
2,3 А |
3000 об/мин |
17,6 м3/мин |
70 дБ |
1675 г |
3 |

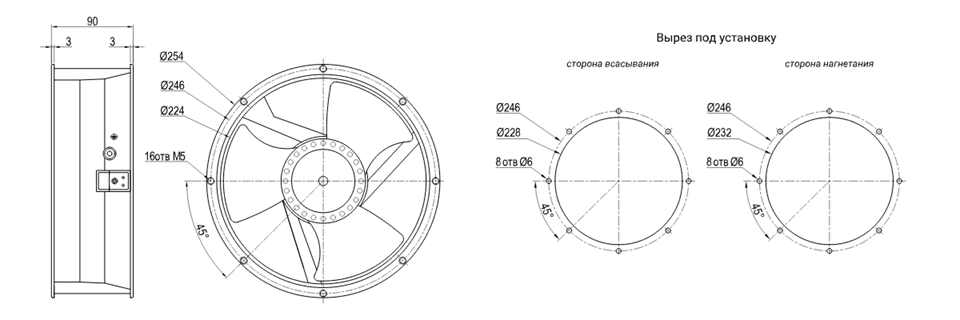

VENT-25490.24VDC.3MRHB |
100 Вт |
4,2 А |
3000 об/мин |
29,1 м3/мин |
61 дБ |
1905г |
3 |
VENT-22580.24VDC.9MRHB |
86 Вт |
3,6 А |
3600 об/мин |
21,3 м3/мин |
69 дБ |
2020 г |
9 |
VENT-28080.24VDC.7MRHB |
100 Вт |
4,2 А |
2950 об/мин |
32,2 м3/мин |
74 дБ |
2705 г |
7 |
Напряжение питания: 220 VAC/50Гц. Рабочая температура: -20...+85 °C. Тип подшипника: подшипник качения. |
|||||||
VENT-22260.220VAC.5MRHB |
40 Вт |
0,25 А |
2800 об/мин |
12,09 м3/мин |
63 дБ |
1635 г |
5 |
