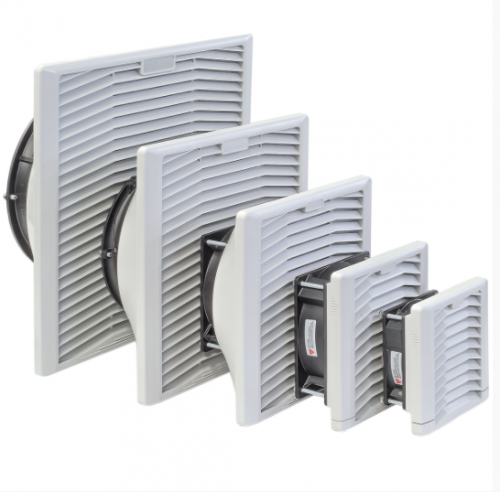

Вентиляторы и решетки с фильтрами KIPPRIBOR серии KIPVENT
- Впускные решетки
- Впускные решетки с вентиляторами
- 116,5×116,5×55 мм
- 116,5×116,5×22 мм
- 150×150×24 мм
- 150×150×70 мм
- 204×204×30 мм
- 204×204×103 мм
- 255×255×30 мм
- 255×255×115 мм
- 320×320×30 мм
- 322×322×130 мм
- KIPVENT-100.01.300
- KIPVENT-300.01.300
- KIPVENT-200.01.300
- KIPVENT-400.01.300
- KIPVENT-200.01.230
- KIPVENT-100.01.230
- KIPVENT-300.01.230
- KIPVENT-400.01.230
- KIPVENT-500.01.300
- KIPVENT-500.01.230
Описание
Вентиляционные решетки (впускные и выпускные) используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.
В тех случаях, когда в шкафах управления или электрощитах смонтировано оборудование, выделяющее большое количество тепла (твердотельные реле, блоки питания, преобразователи частоты и т.д.), возникает необходимость создания принудительной вентиляции шкафа.
Вентиляторы серии KIPVENT кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа, что предотвращает скопление пыли и её попадание внутрь приборов.
Для управления вентиляторами KIPVENT рекомендуется применять термостаты MTK-CT0 или MTK-CT2.
Рекомендации по использованию вентиляторов и решеток серии KIPVENT:
- Используйте впускные и выпускные решетки с вентиляторами в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. В данном случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
- Необходимо использовать впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот. В этом случае из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
- Устанавливать впускную решетку с вентилятором лучше в нижней трети шкафа, а выпускную решетку – в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
- К впускным и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду.
- Применяйте термостаты MTK-CT0 или MTK-CT2, чтобы вентилятор работал не постоянно, а включался только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.
Технические характеристики впускных решеток с вентиляторами серии KIPVENT: |
|||||
Параметр |
Значение параметра |
||||
Фото |
|
|
|
|
|
Модификация |
KIPVENT-100.01.230 |
KIPVENT-200.01.230 |
KIPVENT-300.01.230 |
KIPVENT-400.01.230 |
KIPVENT-500.01.230 |
Напряжение питания |
230 VAC |
||||
Частота питающей сети |
50/60 Гц |
||||
Электрическое подключение |
Клеммные зажимы под винт |
||||
Свободная подача воздуха |
28 м3/ч |
66 м3/ч |
120 м3/ч |
265 м3/ч |
600 м3/ч |
Подача воздуха в комбинации с выпускной решеткой |
24 м3/ч |
55 м3/ч |
105 м3/ч |
230 м3/ч |
550 м3/ч |
Макс. статическое давление |
29 Па |
61 Па |
86 Па |
115 Па |
176 Па |
Поверхностная плотность фильтра |
150 г/м2 |
||||
Класс фильтра (DIN 779) |
G2 |
||||
Уровень шума (DIN 45 635) |
39 дБА |
49 дБА |
49дБА |
56 дБА |
61 дБА |
Тип подшипника |
Подшипник качения |
||||
Степень защиты |
IP 54 |
||||
Габаритные размеры |
116,5×116,5×55 мм |
150×150×70 мм |
204×204×103 мм |
255×255×115 мм |
322×322×130 мм |
Размер выреза |
92,5×92,5 мм |
124×124 мм |
177×177 мм |
224×224 мм |
292×292 мм |
Масса |
0,4 кг |
0,62 кг |
0,77 кг |
1,5 кг |
2,8 кг |
Материал |
Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 |
||||
Цвет |
RAL7035 |
||||
Рабочая температура |
-20…+60 °C |
||||
Температура хранения |
-40…+70 °C |
Технические характеристики выпускных решеток серии KIPVENT: |
|||||
Параметр |
Значение параметра |
||||
Фото |
|
|
|
|
|
Модификация |
KIPVENT-100.01.300 |
KIPVENT-200.01.300 |
KIPVENT-300.01.300 |
KIPVENT-400.01.300 |
KIPVENT-500.01.300 |
Поверхностная плотность фильтра |
150 г/м2 |
||||
Класс фильтра (DIN 779) |
G2 |
||||
Уровень шума (DIN 45 635) |
39 дБА |
49 дБА |
49дБА |
56 дБА |
61 дБА |
Тип подшипника |
Подшипник качения |
||||
Степень защиты |
IP 54 |
||||
Габаритные размеры |
116,5×116,5×22 мм |
150×150×24 мм |
204×204×30 мм |
255×255×30 мм |
320×320×30 мм |
Размер выреза |
92,5×92,5 мм |
124×124 мм |
177×177 мм |
224×224 мм |
292×292 мм |
Масса |
0,07 кг |
0,16 кг |
0,29 кг |
0,43 кг |
0,66 кг |
Материал |
Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 |
||||
Цвет |
RAL7035 |
||||
Рабочая температура |
-20…+60 °C |
||||
Температура хранения |
-40…+70 °C |
Характеристики вентиляторов в координатах «давление/расход»: |
|||
Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT: |
||
KIPVENT-100.01.230 |
KIPVENT-100.01.300 |
Вырез под установку |
KIPVENT-200.01.230 |
KIPVENT-200.01.300 |
Вырез под установку |
KIPVENT-300.01.230 |
KIPVENT-300.01.300 |
Вырез под установку |
KIPVENT-400.01.230 |
KIPVENT-400.01.300 |
Вырез под установку |
KIPVENT-500.01.230 |
KIPVENT-500.01.300 |
Вырез под установку |
