Описание

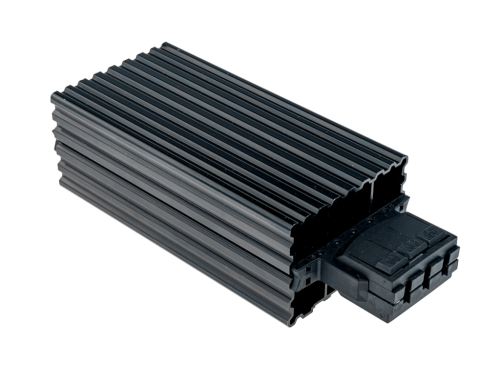

Нагреватели щитовые конвекционные MEYERTEC МТК
Нагреватели МТК поддерживают заданную положительную температуру воздуха и предотвращают образование конденсата и коррозии. МТК применяются совместно с термостатами в электротехнических шкафах и шкафах автоматики. МТК следует использовать только в стационарных закрытых шкафах.
Нагреватели соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
| Наименование | Значение | ||
|---|---|---|---|
| MTK-EHxxx | MTK-EFxxx | MTK-SH10 | |
| Рабочее напряжение | AC/DC 120....240 В* | АС 110...240 В | AC/DC 120....240 В* |
| Нагревательный элемент | Позистор (РТС) | ||
| Корпус нагревателя | Анодированный алюминиевый профиль | ||
| Корпус прибора | - | Пластик черного цвета | - |
| Класс горючести | - | UL94 | - |
| Тип зажима | 3 клеммы с экранированными пружинными зажимами для многопроволочного провода 0,5-1,5 мм2 (наконечником на конце провода) и для однопроволочных проводов 0,5...25 мм2 | двухполюсный зажим, до 2,5 мм2, максимальный зажимной закручивающий момент 0,8 Н∙м | 2 х AWG 22 (силиконовая оболочка) |
| Производительность осевого вентилятора | - | 45 м3/ч при 230 В | - |
| Срок службы вентилятора | - | 40 000 ч при +40°C | - |
| Крепление | На DIN-рейку 35 мм | На винт | |
| Монтажное положение | Вертикальное, поток воздуха (направление вверх) | Любое | |
| Температура эксплуатации | -45...+70°С | ||
| Влажность эксплуатации / хранении | Максимально 90% RH (без образования конденсата) | ||
| Степень защиты и класс защиты | IP20, класс I (провод заземления) | IP20, класс II | IРЗ2, класс II (с защитной изоляцией) |
| Ремонтопригодность | Не ремонтопригодны | ||
ПРИМЕЧАНИЕ *
При работе от напряжения ниже 140 В мощность нагрева уменьшается на 10%
| Модификация* | Мощность нагрева** | Максимальный пусковой ток | Рекомендованный входной предохранитель | Вес |
|---|---|---|---|---|
| MTK-SH10 | 10 Вт | 2,0 А | 2,0 А | 0,03 кг |
| МТК-ЕН15 | 15 Вт | 1,5 А | 2,0 А | 0,3 кг |
| МТК-ЕН30 | 30 Вт | 3,0 А | 4,0 А | 0,3 кг |
| МТК-ЕН60 | 60 Вт | 2,5 A | 4,0 А | 0,4 кг |
| MTK-EH100 | 100 Вт | 4,5 A | 8,0 А | 0,5 кг |
| МТК-ЕН150 | 150 Вт | 9,0 А | 10,0 А | 0,7 кг |
| МТК-FH250 | 250 Вт | 9,0 А | 10,0 А | 0,5 кг |
| МТК-FH400 | 400 Вт | 15,0 А | 16,0 А |
ПРИМЕЧАНИЕ
* При нагреве температура поверхности МТК-SН10 составляет около +155°С.
** При температуре окружающей среды +20°С
Во время размещения прибора следует учитывать меры безопасности.
Прибор следует монтировать в шкафу, конструкция которого должна обеспечивать защиту от попадания в него влаги, грязи и посторонних предметов.
Перед установкой нагревателей MTK-EHххх и MTK-EFxxx следует учесть рекомендации по расположению относительно других устройств в щите управления.
Рекомендации по установке в щите
Для монтажа прибора на DIN-рейке следует:1. Подготовить место на DIN-рейке согласно габаритным размерам нагревателя.
1) MTK-EHxxx
2) MTK-EFxxx
Монтаж термостата на DIN-рейку
3. Прижать нагреватель к DIN-рейке до фиксации (см. рисунок, стрелка 2).
4. Подключить к термостату согласно схемам подключения.
Габаритные размеры МТК-EHxxx
| Модификация | Длина (L) |
|---|---|
| МТК-ЕН15 | 65 мм |
| МТК-ЕН30 | 65 мм |
| МТК-ЕН60 | 140 мм |
| MTK-EH100 | 140 мм |
| МТК-ЕН150 | 220 мм |
Габаритные размеры МТК-EFxxx
Для установки MTK-SH10 следует подобрать место для монтажа с учетом габаритов и закрепить нагреватель с помощью двух винтов в нужном положении..
Габаритные размеры МТК-SH10
Для подключения питания следует использовать провод с сечением не менее 0,5 и не более 3 мм многопроволочных проводов следует использовать наконечники.
ВНИМАНИЕ
Подключение и техническое обслуживание производится только при отключенном питании термостата и подключенных к нему устройств.
Для вентиляции необходимо оставлять свободным пространство вокруг корпуса нагревателя.
1) MTK-EHxxx
2) MTK-EFxxx (крышка, закрывающая клеммник на лицевой поверхности снята)
3) MTK-SH10
Схемы подключения
Для MTK-EFxxx перед подключением следует снять крышку, открутив два винта. После подключения надеть крышку обратно, закрепив винтами.
