Описание

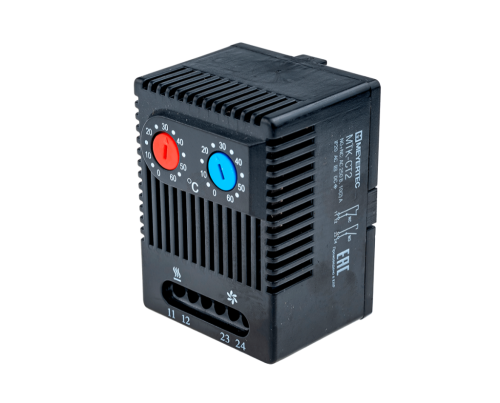

Термостаты для электротехнических шкафов MEYERTEC МТК-СТ

Термостаты MTK-CT применяются совместно с нагревателями и вентиляторами для поддержания заданной температуры внутри шкафа автоматики или в системе распределительного щита.

Функции термостатов:
• управление температурой внутри шкафа;
• запуск или остановка подключенных вентиляторов или нагревателей;
• сигнализация о повышенной или пониженной температуре.

Термостаты соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Наименование	Значение
Наименование	МТК-СТ0	МТК-СТ1	МТК-СТ2
Диапазон настройки установки	от 0 до +60°С
Материал чувствительного элемента	Биметаллический сплав
Разность температур переключения	7 ± 4°С
Тип контактов	NO	NC	NO и NC
Цена деления шкалы для настройки установки	5°С
Ресурс реле (количество срабатываний)	> 100 000 циклов
Коммутационная способность для: активная/реактивная нагрузка, переменный ток активная/реактивная нагрузка, переменный ток нагрузка постоянного тока	10 А/2 А при ~ 250 В 15 А/2 А при ~ 120 В 30 Вт при = 24 - 72 В
Максимальный пусковой ток, переменное напряжение	АС 16 А на 10 с
Требования к подключаемым проводам	Однопроволочный провод 2,5 мм² (AWG 14) Многопроволочный провод 1,5 мм² (AWG 16)
Монтаж	На DIN-рейку 35 мм
Масса	~ 0,04 кг		~ 0,09 кг
Температура эксплуатации	от минус 45 до +80°С
Влажность при хранении и эксплуатации	90% (без образования конденсата)
Степень защиты корпуса по ГОСТ 14454-2015	IP20
Группа механического исполнения по ГОСТ 30631-99	М25
Ремонтопригодность	Не ремонтопригодны

1. Пластиковый корпус.
2. Ручка для задания установки.
3. Контакты для подключения ИМ.
4. Крепление на DIN-peйкy.

ПРИМЕЧАНИЕ
У МТК-СТ0 ручка синего цвета, а у МТС-СТ1 - красного.

1. Пластиковый корпус.
2. Ручка синего цвета для задания уставки для вентилятора.
3. Ручка красного цвета для задания уставки для нагревателя.
4. Крепление на DIN-peйкy.
5. Контакты для подключения ИМ.

Приборы следует устанавливать на DIN-рейке в месте для монтажа (шкаф или щит), конструкция которого должна обеспечивать защиту от попадания в него влаги, грязи и посторонних предметов.
Термостат следует устанавливать в верхней части шкафа на наибольшем расстоянии от нагревателей, вентиляторов или других источников тепла, а также от охлаждающих приборов. Прибор следует монтировать вертикально, вниз клеммами подключения. На клеммах, на которые не подключается кабель, зажимные винты следует полностью завинчивать.
Для обеспечения надлежащей вентиляции следует оставлять свободными вентиляционные отверстия на корпусе.

Для монтажа прибора на DIN-рейке следует:
1. Подготовить место на DIN-рейке согласно габаритным размерам термостата

Монтаж термостата на DIN-рейку

2. Установить термостат верхним зацепом на DIN- рейку и надавить вниз.
3. Прижать термостат к DIN-рейке до щелчка.
4. Смонтировать ИМ.


Габаритные размеры МТК-СТ0 и МТК-СТ1	Габаритные размеры МТК-СТ2

Для демонтажа прибора следует:
1. Отсоединить ИМ.
2. Надавить на прибор сверху и отвести его от DIN-рейки.

ПРИМЕЧАНИЕ
Контакты термостата подвергается воздействию среды внутри шкафа, поэтому контактное сопротивление может измениться. Это может привести к падению напряжения и/или нагреву контактов.

Для подключения питания следует использовать провод с сечением не менее 0,75 и не более 3 мм.
Для многопроволочных проводов следует использовать наконечники.

ВНИМАНИЕ
Подключение и техническое обслуживание производится только при отключенном питании термостата и подключенных к нему устройств.

ПРИМЕЧАНИЕ
Для ИМ с постоянным питанием следует соблюдать полярность подключения.

1) Для NC контакта
2) Для NO контакта
3) Для NO+NC контактов

1) МТК-СТ0
2) МТК-СТ1
3) МТК-СТ2

Принцип работы термостатов МТК-СТ заключается в том, что встроенная пластина из биметаллического сплава реагирует на температуру. Если температура повышается, то пластина изгибается. Электрическая цепь размыкается или замыкается (зависит от типа контакта). После снижения температуры пластина переходит в начальное состояние.
Основной параметр термостата, который отвечает за чувствительность термостата к изменению окружающей температуры, - разность температур переключения ΔТ.
Для термостатов с контактами NC (нагреватель) и NO (вентилятор) принцип работы отличается.

Принцип работы при управлении нагревателем (NC контакты)
Если температура внутри шкафа выше заданной уставки Т _уст , то контакт размыкается, отключая нагреватель. При снижении температуры на уровень Т _тек ≤ Т _уст - ΔТ контакт замыкается, включая нагреватель.

Пример
Температура шкафа автоматики должна быть не менее 35 °С. Необходимая уставка термостата для поддержания указанной температуры: Т _{уст нагр} = 35-(7+4)=24°С.

Принцип работы при управлении вентилятором (NO контакты)
Если температура внутри шкафа выше заданной уставки Т _уст вентилятор. При снижении температуры на уровень Т _тек ≥ Т _уст , то контакт замыкается, включая - ΔТконтакт размыкается, отключая вентилятор.

Пример
Температура шкафа автоматики должна быть не менее 27 °С. Необходимая уставка термостата для поддержания указанной температуры: Т _{уст охл} = 27+(7+4)=38°С.

Настройка термостата заключается в задании уставки T _уст. Для задания уставки следует повернуть ручку при помощи отвертки:
• по часовой стрелке для увеличения значения;
• против часовой стрелки для уменьшения значения.
