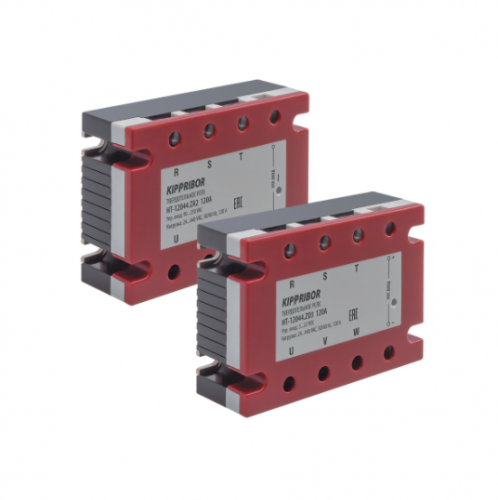

HT-xx44.ZD3 и HT-xx44.ZA2 трехфазные твердотельные реле для коммутации резистивной нагрузки
Много
Нашли дешевле?
Серия
- HT-xx44.ZD3 - диапазон управляющего сигнала 3…32 VDC
- HT-xx44.ZA2 - диапазон управляющего сигнала 90…250 VAC
Ток, А
- 10 А - Максимально допустимый ток нагрузки
- 25 А - Максимально допустимый ток нагрузки
- 40 А - Максимально допустимый ток нагрузки
- 60 А - Максимально допустимый ток нагрузки
- 80 А - Максимально допустимый ток нагрузки
- 100 А - Максимально допустимый ток нагрузки
- 120 А - Максимально допустимый ток нагрузки
Модель
- HT-12044.ZD3
- HT-12044.ZA2
- HT-2544.ZA2
- HT-8044.ZD3
- HT-6044.ZD3
- HT-2544.ZD3
- HTH-6044.ZA2
- HTH-8044.ZA2
- HT-10044.ZA2
- HT-1044.ZD3
- HT-4044.ZD3
- HT-1044.ZA2
- HT-6044.ZA2
- HT-8044.ZA2
- HT-10044.ZD3
- HT-4044.ZA2
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Трехфазные ТТР серий HT-xx44.ZD3 и HT-xx44.ZA2 используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.Особенности управления и коммутации нагрузки
- Управляющий сигнал постоянного или переменного напряжения.
- Широкий диапазон управляющего сигнала: 3…32 VDC – для HT-xx44.ZD3 / 90…250 VAC – для HT-xx44.ZA2.
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 10 до 120 А – для HT-xx44.ZD3 / от 10 до 80 А – для HT-xx44.ZA2 (в зависимости от модификации);
- резистивная нагрузка от 8 до 90 А – для HT-xx44.ZD3 / от 8 до 60 А – для HT-xx44.ZA2 (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
* – другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
|
Токи нагрузки твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2 |
||
|
Модификация ТТР |
Рекомендуемый предельный ток резистивной нагрузки |
Максимально допустимый ток нагрузки |
|
HT-xx44.ZD3 |
||
|
HT-1044.ZD3 |
8 А |
10 А |
|
HT-2544.ZD3 |
19 А |
25 А |
|
HT-4044.ZD3 |
30 А |
40 А |
|
HT-6044.ZD3 |
45 А |
60 А |
|
HT-8044.ZD3 |
60 А |
80 А |
|
HT-10044.ZD3 |
75 А |
100 А |
|
HT-12044.ZD3 |
90 А |
120 А |
|
HT-xx44.ZA2 |
||
|
HT-1044.ZА2 |
8 А |
10 А |
|
HT-2544.ZА2 |
19 А |
25 А |
|
HT-4044.ZА2 |
30 А |
40 А |
|
HT-6044.ZА2 |
45 А |
60 А |
|
HT-8044.ZА2 |
60 А |
80 А |
|
HT-10044.ZА2 |
75 А |
100 А |
|
HT-12044.ZА2 |
90 А |
120 А |
Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
- Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Корпус ТТР HT-xx44.ZD3 и HT-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
|
Технические характеристики |
||
|
Параметр |
Серия HT-xx44.ZD3 |
Серия HT-xx44.ZA2 |
|
Тип коммутируемого тока |
Переменный ток |
|
|
Тип коммутируемой сети |
Однофазная Трехфазная |
|
|
Допустимые схемы включения для трехфазной нагрузки |
"Звезда", "Звезда с нейтралью", "Треугольник" |
|
|
Тип коммутируемой нагрузки |
Резистивная |
|
|
Коммутируемое напряжение |
40…440 VAC |
|
|
Управляющий сигнал |
Дискретный сигнал напряжения 3…32 VDC |
Дискретный сигнал напряжения 90…250 VAC |
|
Входное сопротивление |
900 Ом |
|
|
Пороги включения/выключения |
Порог включения 3 VDC Порог отключения 1 VDC |
Порог включения 90 VAC Порог отключения 10 VAC |
|
Тип коммутационных элементов |
HT1044.ZD3, HT2544.ZD3, HT4044.ZD3 – симисторы (TRIAC) HT6044.ZD3, HT8044.ZD3 – тиристоры HT10044.ZD3, HT12044.ZD3 – тиристоры SCR-типа на керамической подложке |
HT1044.ZА2, HT2544ZА2, HT4044.ZА2 – симисторы (TRIAC) HT6044.ZА2, HT8044.ZА2 – тиристоры |
|
Вид коммутации |
Коммутация при переходе через 0 |
|
|
Максимальное пиковое напряжение |
9 класс (900 VAC) |
|
|
Потребляемый ток в цепи управления |
6…35 мА |
5…35 мА |
|
Падение напряжения на реле в коммутируемой цепи |
≤1,6 VAC (по каждой фазе) |
|
|
Ток утечки в коммутируемой цепи |
≤10 мА (по каждой фазе) |
|
|
Время переключения реле |
≤10 мс (при частоте 50 Гц) |
|
|
Максимальная частота коммутации |
50 Гц |
|
|
Сопротивление изоляции |
500 МОм (при 500 VDC) |
|
|
Электрическая прочность изоляции |
Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
|
|
Условия эксплуатации твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2 (согласно ГОСТ 15150) |
||
|
Температура окружающего воздуха |
-30…+70° С |
|
|
Атмосферное давление |
84…106,7 кПа |
|
|
Относительная влажность |
≤80 % (при +25 °С и ниже без конденсации влаги) |
|
|
Схемы подключения и габаритные размеры |
|
|
Схемы включения в цепь коммутации |
|
|
Серия HT-хх44.ZD3 |
Серия HT-хх44.ZA2 |
|
Габаритные размеры |
|
|
Серия HT-хх44.ZD3 и HT-хх44.ZA2 |
|
|
Корпус и рекомендации по монтажу твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2 |
|
|
Габаритные размеры и масса |
106×75×31,5 мм; ≤540 гр |
|
Материал основания |
Медь, гальванизированная никелем |
|
Индикация |
Светодиод для контроля наличия входного сигнала |
|
Тип монтажа |
Крепление винтами на плоскость |
|
Рекомендации по схеме включения |
(см. схему включения). |
