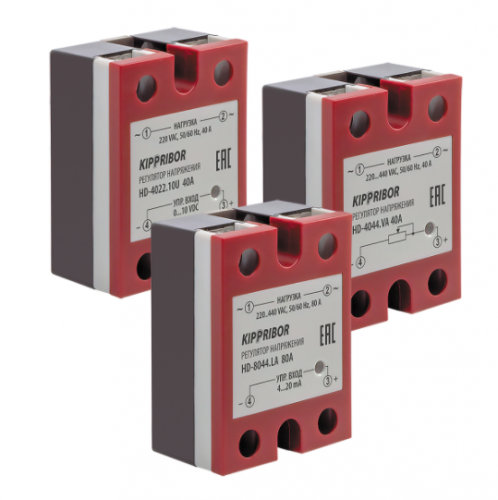

HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
![HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения](/upload/iblock/c10/c1085a7bc89a3eb99956e7efef15c1aa.png "HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения")
Много
Нашли дешевле?
HD
-
ХХ
ХХ
.
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.
Особенности управления и коммутации нагрузки
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- для HD-xx44.VA [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx22.10U [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx44.LA [M02] резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
- Типы управляющих сигналов:
- для HD-xx44.VA [M02] переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC;
- для HD-xx22.10U [M02] унифицированный сигнал напряжения 0…10 VDC;
- для HD-xx44.LA [M02] унифицированный токовый сигнал 4…20 мА.
- Максимальный диапазон регулирования напряжения:
- для HD-xx44.VA [M02] 10…440 VAC;
- для HD-xx22.10U [M02] 10…220 VAC;
- для HD-xx44.LA [M02] 10…440 VAC.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
| Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки |
|---|---|---|
| Резистивная нагрузка | ||
| HD-xx44.VA | ||
| HD-1044.VA | 8 A | 10 A |
| HD-2544.VA | 19 A | 25 A |
| HD-4044.VA | 30 A | 40 A |
| HD-xx22.10U | ||
|---|---|---|
| HD-1022.10U | 8 A | 10 A |
| HD-2522.10U | 19 A | 25 A |
| HD-4022.10U | 30 A | 40 A |
| HD-xx25.LA | ||
|---|---|---|
| HD-1025.LA | 8 A | 10 A |
| HD-2525.LA | 19 A | 25 A |
| HD-4025.LA | 30 A | 40 A |
| HD-6025.LA | 45 A | 60 A |
| HD-8025.LA | 60 A | 80 A |
Конструктивные особенности твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью (для HD-xx44.VA и HD-xx25.LA).
- Симисторный силовой элемент - являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпуса ТТР HD-xx44.VA, HD-xx22.10U и HD-xx25.LA выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
| Параметр | Серия HD-xx44.VA [M02] | Серия HD-xx22.10U [M02] | Серия HD-xx44.LA [M02] |
|---|---|---|---|
| Тип коммутируемого тока | Переменный ток | ||
| Тип коммутируемой сети | Однофазная | ||
| Тип коммутируемой нагрузки | Резистивная | ||
| Диапазон регулирования напряжения |
10…440 VAC, при Uпит.нагр.=220/380 VAC |
10…220 VAC, при Uпит.нагр.=220 VAC |
10…440 VAC, при Uпит.нагр.=220/380 VAC |
| Управляющий сигнал | Переменный резистор 470-560 кОм | Унифицированный сигнал напряжения 0…10 В | Унифицированный сигнал тока 4…20 мА |
| Входное сопротивление | - | 4 кОм | 400 Ом |
| Тип выходных силовых элементов | Симисторы (TRIAC) | ||
| Гальваническая изоляция цепи управления | Нет | Есть | |
| Тип управления | Фазовое управление симистором | ||
| Максимальное пиковое напряжение | 9 класс (900 VAC) | 6 класс (600 VAC) | 9 класс (900 VAC) |
| Ток утечки в цепи нагрузки | ≤ 7 мА | ≤ 100 мА | ≤ 100 мА |
| Состояние реле при обрыве либо отсутствии входного сигнала | Включено с минимальным выходным напряжением | При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | ||
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) | ||
| Условия эксплуатации твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA (согласно ГОСТ 15150) | |||
| Температура окружающего воздуха | -30…+70 °С | ||
| Атмосферное давление | 84…106,7 кПа | ||
| Относительная влажность | ≤ 80 % (при +25 °С и ниже без конденсации влаги) | ||
* - Рекомендуемая модель резистора СП4-2Ма 1
|
|
|
|
|

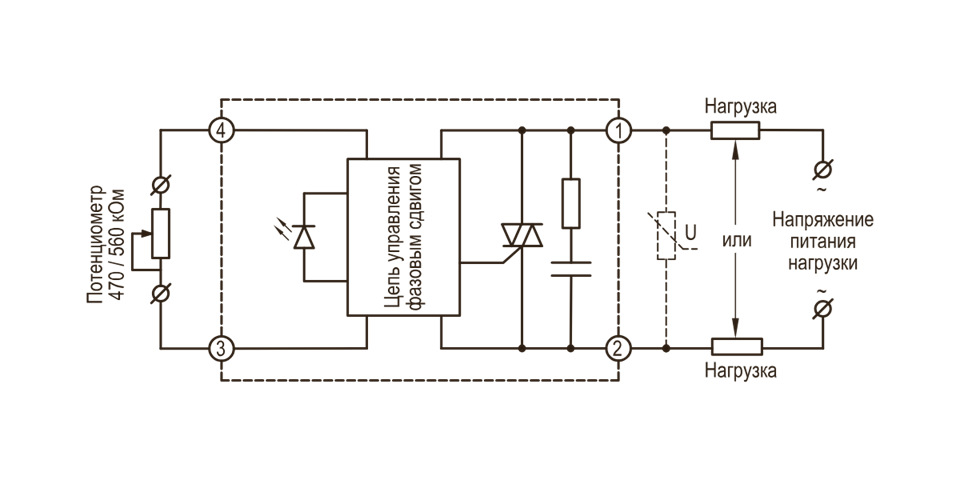

Серия HD-xx44.VA [M02] |

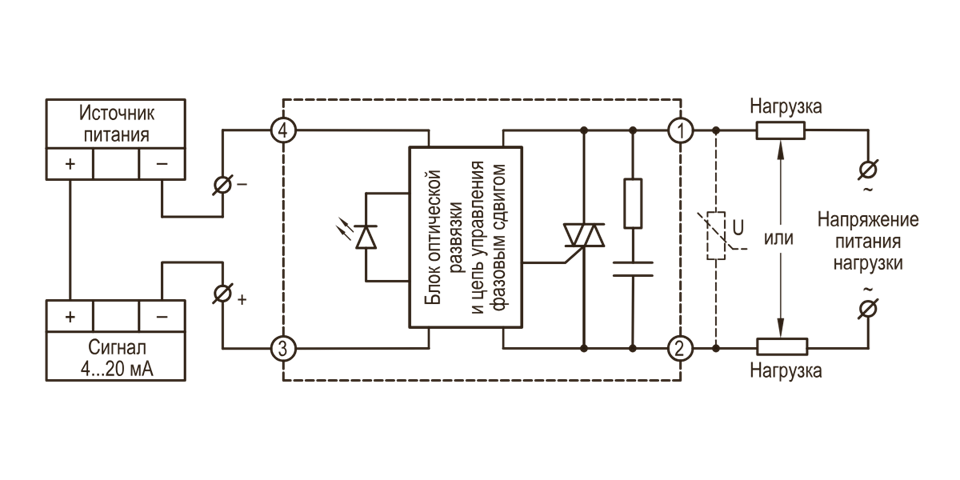

Серия HD-xx44.LA [M02] |

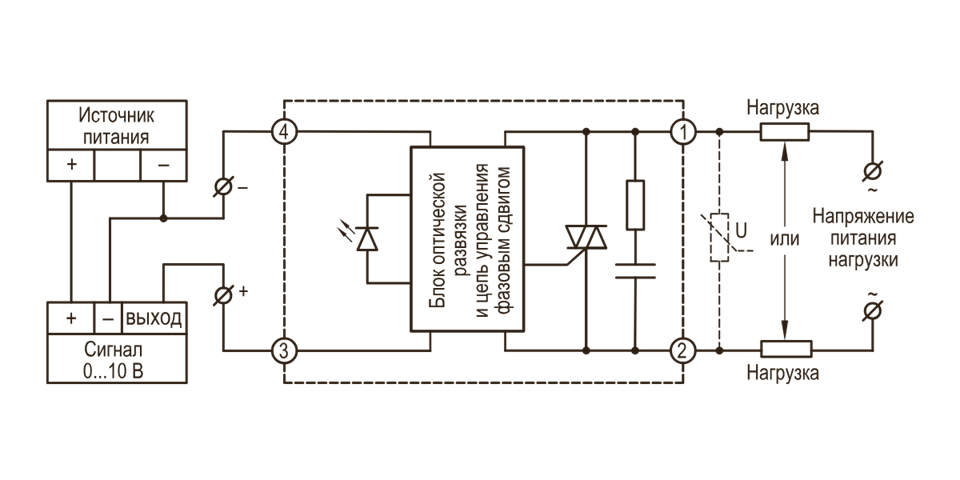

Серия HD-xx22.10U [M02] |
|
|
|
Серия HD-xx44.VA [M02], HD-xx44.LA [M02], HD-xx22.10U [M02] |

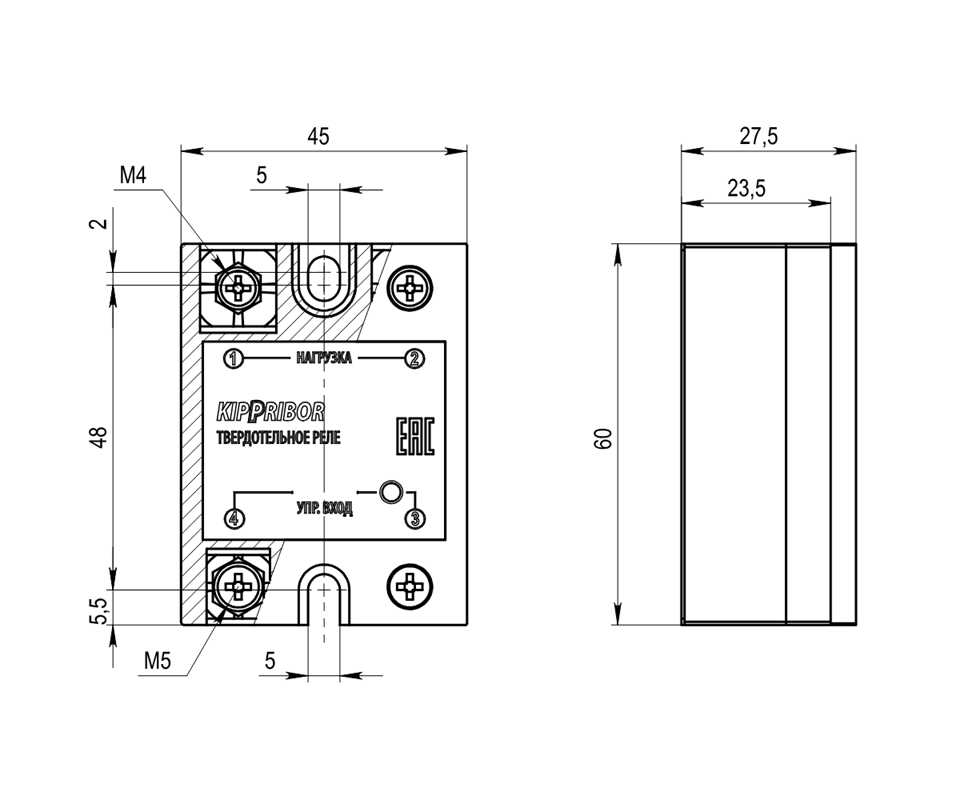

| Корпус и рекомендации по монтажу твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] | |
|---|---|
| Характеристика | HD-xx44.VA [M02], HD-xx44.LA [M02], HD-xx22.10U [M02] |
| Габаритные размеры и масса | 45×60×27,5 мм; ≤ 131 г |
| Материал основания | Медь, гальванизированная никелем |
| Индикация | Светодиод для контроля наличия входного сигнала |
| Тип монтажа | Крепление винтами на плоскость |
| Рекомендации по схеме включения | Рекомендуется установить варистор параллельно цепи нагрузки (см. схему включения) |
