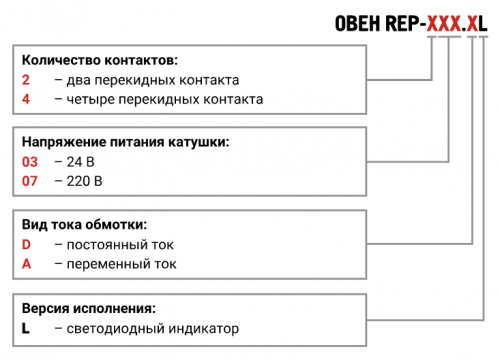

REP - Х ХХ . Х L

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Промежуточные реле KIPPRIBOR серии REP силовые (2- и 4-контактные)

Силовые реле серии REP - это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).

При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.

Преимущества промежуточных реле KIPPRIBOR серии REP:

Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
Абсолютная совместимость с аналогами реле других производителей.
Цветная яркая светодиодная индикация состояния реле.
Мощные силовые контакты.

Степень защиты промежуточных реле KIPPRIBOR серии REP:

Корпус реле - IP40.
Со стороны клемм - IР00.

Конструкция промежуточных реле серии RS позволяет осуществлять их монтаж на DIN-рейку.

Установка на DIN-рейку при помощи монтажной колодки:

2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE.
2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2.
2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE.

Характеристика	Значение
Время включения (при Uном.)	не более 20 мс
Время выключения (при Uном.)	не более 20 мс
Диапазон рабочих температур	-55...+70 °С
Относительная влажность	35%...80% RH
Атмосферное давление	86...106 кПа
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 17г

Электрические характеристики контактов
Характеристика	2-контактные	4-контактные
Номинальные ток и напряжение	10 А при 250 В (AC) / 28 В (DC)	10 А при 250 В (AC) / 28 В (DC)
Начальное сопротивление	не более 100 мОм
Материал контакта	серебряный сплав (AgNi)
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл./мин)	не менее 10⁷
Электрическая прочность изоляции между группами контактов	≥ 1000 VAC в течение 1 мин (ток утечки 1 мА)

Электротехнические характеристики катушки
Характеристики	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания Uном	24 В*	220 В*
Напряжение включения (при 25 °С), не менее	0,80 Uном	0,80 Uном
Напряжение выключения (при 25 °С), не более	0,10 Uном	0,30 Uном
Предельное напряжение питания (при 25 °С)	1,10 Uном
Мощность	2,4 Вт	1,5 ВА
Электрическая прочность изоляции между контактами и катушкой	≥ 1000 VAC в течение 1 мин (ток утечки 1 мА)

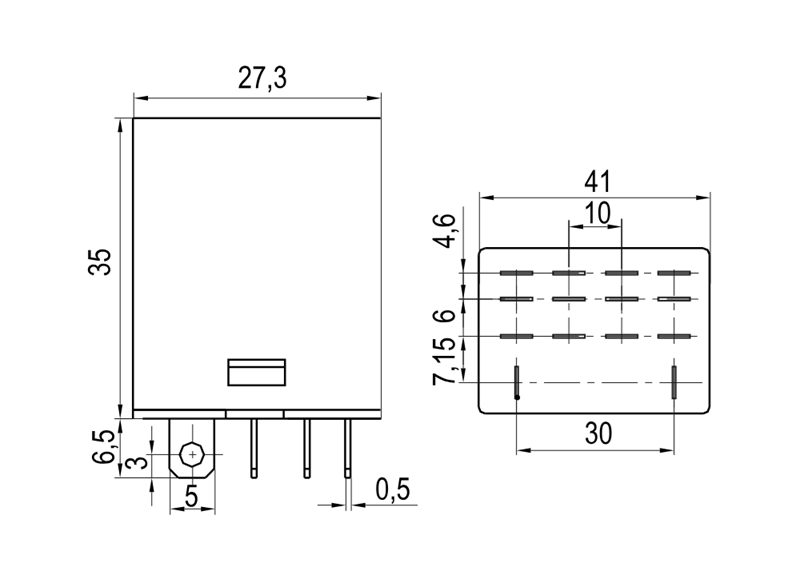

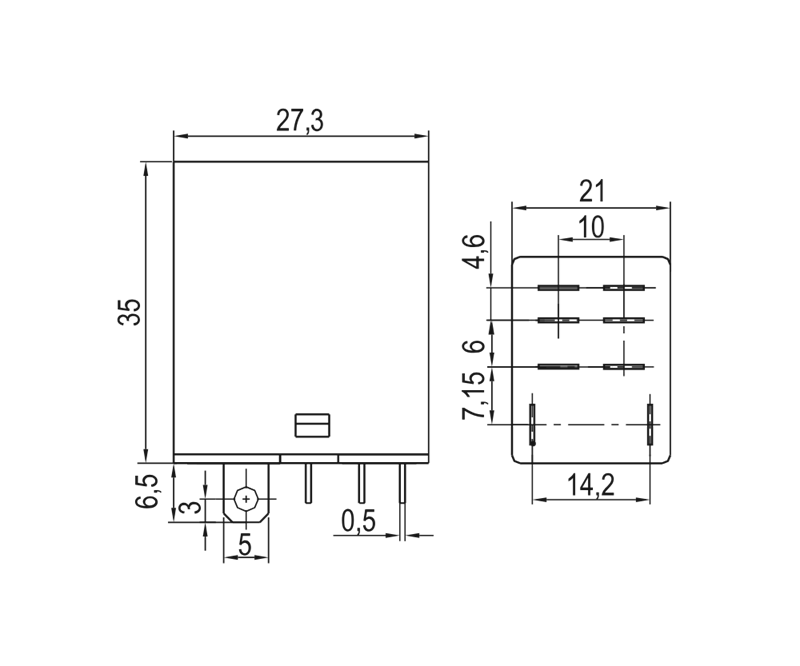

Габаритные размеры промежуточных реле серии REP 2-контактные	Габаритные размеры промежуточных реле серии REP 4-контактные

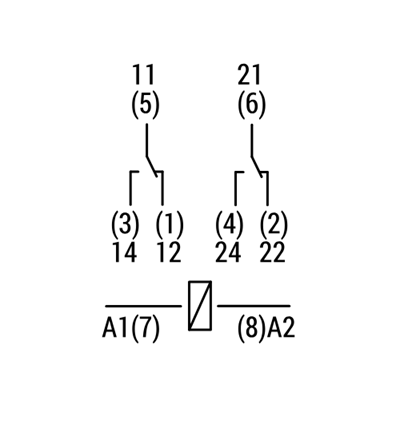

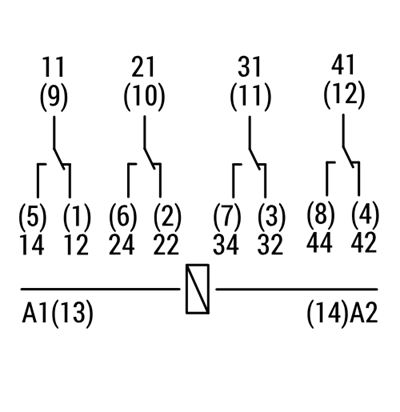

Схема подключения промежуточных реле серии REP 2-контактные	Схема подключения промежуточных реле серии REP 4-контактные

Сертификат о соответствии на промежуточные реле MR, REP
