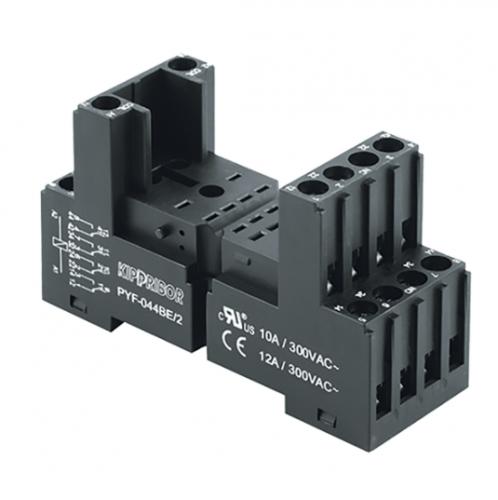

Монтажные колодки KIPPRIBOR PYF-044BE, PYF-144BE (для 4-контактных промежуточных реле серии RP)
Много
Нашли дешевле?
PYF
-
Х
44BE
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Монтажные колодки KIPPRIBOR PYF-044 и PYF-144 предназначены для установки на стандартную DIN-рейку или плоскость 4-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.
Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36 мм.
|
Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR |
||||
|
Схема подключения |
PYF-044BE |
PYF-044BE/2 (черная) |
PYF-044BE/2BL (голубая) |
PYF-044BE/2WH (белая) |
|
|
|
|
|
|
|
Описание |
2-ярусная монтажная колодка с винтовыми клеммами |
2-ярусная монтажная колодка с винтовыми клеммами |
||
|
Габаритные размеры |
|
|
||
|
Цоколевка |
|
|||
|
Номинальный ток и напряжение коммутации |
10 А при 300 VAC |
|||
|
Возможные варианты упаковки |
- картонная коробка (10 шт. / 650 г) - транспортная коробка (280 шт. / 18 кг) |
- картонная коробка (10 шт. / 650 г) - транспортная коробка (280 шт. / 24 кг)
|
||
|
Схема подключения |
PYF-044BE/3 |
PYF-044BE/3WH (белая) |
PYF-144BE/3 |
|
|
|
|
|
|
Описание |
3-ярусная монтажная колодка с самозажимными клеммами |
||
|
Габаритные размеры |
|
|
|
|
Цоколевка |
|
||
|
Номинальный ток и напряжение коммутации |
10 А при 300 VAC |
||
|
Возможные варианты упаковки |
- картонная коробка (10 шт. / 850 г) - транспортная коробка (280 шт. / 18 кг) |
- картонная коробка (10 шт. / 850 г) - транспортная коробка (280 шт. / 18 кг) |
- картонная коробка (10 шт. / 950 г) |
|
Устанавливаемые реле |
|
|
Производитель |
Серия реле |
|
KIPPRIBOR |
RP |
|
Schneider Electric |
RXM4 |
|
Finder |
55.34 |
|
Relpol |
R4 |
|
Omron |
MY4 |
|
Phoenix Contact |
REL-MR-…21НС (2-контактные реле), REL-IR/…4х21AU (4-контактные реле) |
|
Goodsky |
RE |
|
Siemens |
3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх |
|
Idec |
RU4S/RU2S, RY4S/RY42S |
|
TDM Electric |
РЭП-21 |
|
ИЭК |
РЭК78/4 |
|
ЭКФ |
RP-22-4 |
|
SHRACK |
PT |
|
ABB |
CR-M |
|
Дополнительные элементы |
||
|
|
|
|
|
Зажим пластмассовый удерживающий. BS-4/36P Применяется для фиксации реле и защиты от выпадения в условиях вибрации |
Модуль LED-индикации Предназначен для индикации работы реле. Доступные модификации: LM-EN 110/230 В AC/DC LM-СF 6/24 В AC/DC |
|
|
Аксессуары для монтажных колодок KIPPRIBOR PYF-044BE и PYF-144BE |
||
|
Зажим пластмассовый удерживающий |
Модуль LED-индикации |
|
|
Применяется для фиксации реле и защиты от выпадения в условиях вибрации |
Предназначен для индикации работы реле |
|
|
BS 4/36P (WH) Высота устанавливаемого реле 36 мм |
LM-EN 110/230 V AC/DC |
LM-CF 6/24 V DC |
|
Модели совместимых колодок KIPPRIBOR: PYF-044, PYF-144 |
|
|
|
|
|
|
