Промежуточные реле общепромышленные KIPPRIBOR серии RP (4-контактные)
Много
Нашли дешевле?

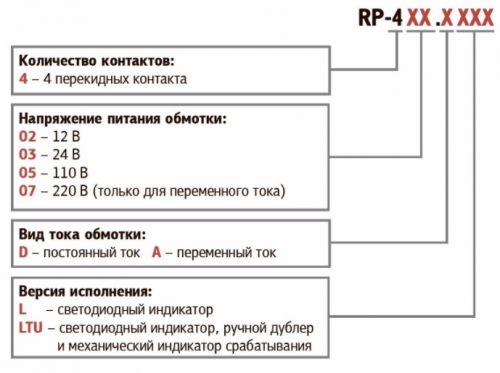

Количество
- "RP-4" - четыре перекидных контакта
Напряжение
- "02" - 12 В напряжение питания обмотки
- "03" - 24 В напряжение питания обмотки
- "05" - 110 В напряжение питания обмотки
- "07" - 220 В напряжение питания обмотки
Ток, А
- "D" - постоянный ток
- "А" - переменный ток
Конструктивное исполнение
- "LTU" - светодиодный индикатор, ручной дублер и механический индикатор срабатывания
- "L" - светодиодный индикатор
Модель
- RP-402.DLTU
- RP-402.AL
- RP-405.DL
- RP-405.ALTU
- RP-405.AL
- RP-403.DL
- RP-403.AL
- RP-402.DL
- RP-402.ALTU
- RP-405.DLTU
- RP-402ALTU
- RP-403DL
- RP-405ALTU
- RP-407AL
- RP-407.ALTU
- RP-403.DLTU
- RP-403.ALTU
- RP-407.AL
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.Для монтажа промежуточных реле на DIN-рейку или плоскость используются:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2.
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3.
- 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- яркий цветной светодиодный (LED) индикатор работы;
- удобный ручной дублёр с фиксацией (для модификаций LTU).
- корпуса реле – IP40,
- со стороны клемм – IР00.
|
Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR |
|
|
Модификация реле |
Характеристики |
|
RP-402DLTU |
12VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
RP-402ALTU |
12VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
RP-403DL |
24VDC, 5A\250V, LED-индикатор |
|
RP-403DLTU |
24VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
RP-403ALTU |
24VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
RP-405DLTU |
110VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
RP-405ALTU |
110VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
RP-407AL |
220VAC, 5A\250V, LED-индикатор |
|
RP-407ALTU |
220VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
|
Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR |
||
|
Технические характеристики |
Модификации без ручного дублера (RP - 402/403/405/407AL RP - 402/403/405DL) |
Модификации с ручным дублером (RP - 402/403/405/407ALTU RP - 402/403/405DLTU) |
|
Время включения (при UN) |
не более 20 мс |
|
|
Время выключения (при UN) |
не более 20 мс |
|
|
Диапазон рабочих температур |
–55...+70 °С |
|
|
Относительная влажность |
35%...80% RH |
|
|
Атмосферное давление |
Атмосферное давление |
|
|
Светодиодный LED-индикатор срабатывания |
есть |
есть |
|
Ручное дублирование срабатывания |
нет |
есть |
|
Механическая индикация срабатывания |
нет |
есть |
|
Ударопрочность |
10g (длительность полуволны синусоиды ударного импульса 11 мс) |
|
|
Виброустойчивость |
10...55 Гц (удвоенная амплитуда 1,0 мм) |
|
|
Электрические характеристики КОНТАКТОВ |
||
|
Электрические характеристики КОНТАКТОВ |
Постоянный ток (DС) |
Переменный ток (АС) |
|
Номинальные ток и напряжение коммутации |
5 A при 30 В |
5 A при 250 В |
|
Начальное сопротивление контактов |
не более 100 мОм |
|
|
Материал контакта |
серебряный сплав (AgNi) |
|
|
Электрический ресурс |
не менее 105 |
|
|
Механический ресурс (при 300 вкл./мин) |
не менее 107 |
|
|
Сопротивление пробоя между группами контактов |
не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты |
|
|
Электротехнические характеристики КАТУШКИ |
||
|
Номинальное напряжение питания катушки UN |
постоянный ток |
12/24 В |
|
переменный ток |
12/24/110/220 В |
|
|
Напряжение включения (при 25 °С) |
постоянный ток |
не менее 0,75UN |
|
переменный ток |
не менее 0,80UN |
|
|
Напряжение выключения (при 25 °С) |
постоянный ток |
не более 0,10UN |
|
переменный ток |
не более 0,30UN |
|
|
Предельное напряжение питания катушки (при 25 °С) |
1,10UN |
|
|
Мощность катушки |
постоянный ток |
0,9 Вт |
|
переменный ток |
1,2 ВА |
|
|
Сопротивление пробоя |
между группами контактов |
не менее 1000 В ~ в течение 1 мин. (ток утечки 1 мА) |
|
между контактами и катушкой |
не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА) |
|
|
Элементы управления |
|||
|
|
|||
|
Цветомаркировка LED-индикатора, механического индикатора и ручного дублера |
|||
|
Вид тока обмотки |
LED-индикатор |
Механический индикатор |
Ручной дублер |
|
Постоянный ток |
зеленый |
синий |
синий |
|
Переменный ток |
красный |
красный |
красный |
|
Схема подключения и габаритные размеры |
||
|
Модификации без ручного дублера (RPxxxAL/DL) |
Модификации с ручным дублером (RPxxxALTU/DLTU) |
|
|
|
|
|
