Магнитные датчики KIPPRIBOR серии LM50
Магнитные датчики KIPPRIBOR серии LM50 предназначены для контроля промежуточных и конечных положений поршня в пневматических цилиндрах.
Они формируют дискретный сигнал, фиксирующий положение поршня, что обеспечивает автоматизацию оборудования с пневмоцилиндрами.
Область применения: Датчики LM50 используются в машиностроении, пищевой и деревообрабатывающей промышленности, а также в производстве пластиковых окон.
Совместимость: Подходят для цилиндров ведущих производителей, включая Festo, KIPVALVE, SMC, Camozzi и Pneumax.
Ключевые особенности KIPPRIBOR LM50
✔ Универсальность - работают с тремя типами цилиндров: круглой гильзой, со стяжными шпильками или Т-образным пазом.
✔ Простота подключения - оснащены стандартными разъёмами М8 и EZ3 для быстрой замены и безошибочного монтажа.
✔ Удобство установки - специальные соединители и монтажные наборы KIPPRIBOR сокращают время настройки.
✔ Надёжность - прочный корпус с винтовым зажимом обеспечивает устойчивость даже при вибрациях.
✔ Защита от внешних воздействий - маслостойкие материалы, высокая термостойкость и степень защиты IP67 позволяют использовать датчики в сложных промышленных условиях.
✔ Удобство контроля - яркий дизайн и светодиодная индикация упрощают визуальный мониторинг во время работы и настройки.
Герконовые и магниторезистивные датчики функционируют по схожему принципу.
Как это работает:

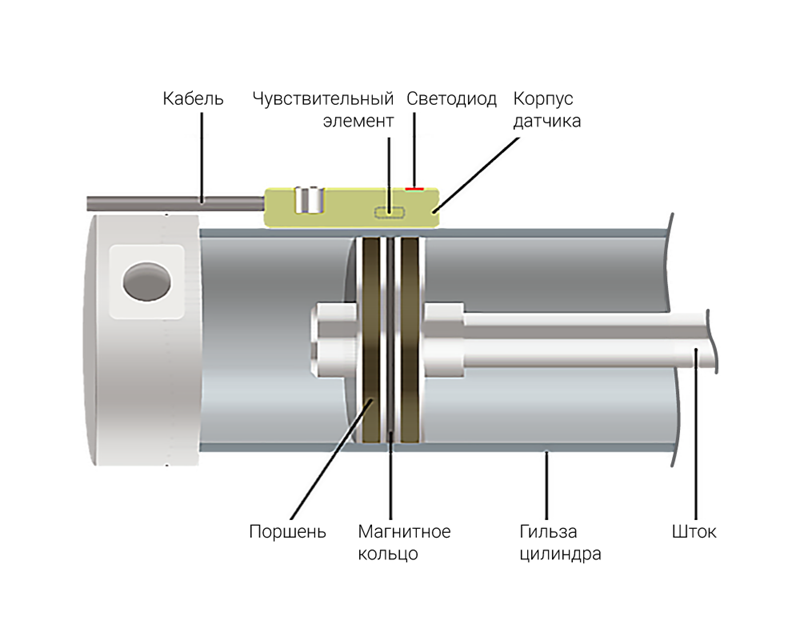

- На поршне цилиндра закреплено магнитное кольцо.
- При приближении поршня к датчику чувствительный элемент (геркон или магниторезистор) реагирует на магнитное поле.
- Выходная цепь датчика замыкается, формируя управляющий сигнал.
- Одновременно с замыканием активируется светодиодная индикация, визуально подтверждая срабатывание датчика.
Таким образом, оба типа датчиков обеспечивают бесконтактное определение положения поршня за счёт взаимодействия с магнитным полем.

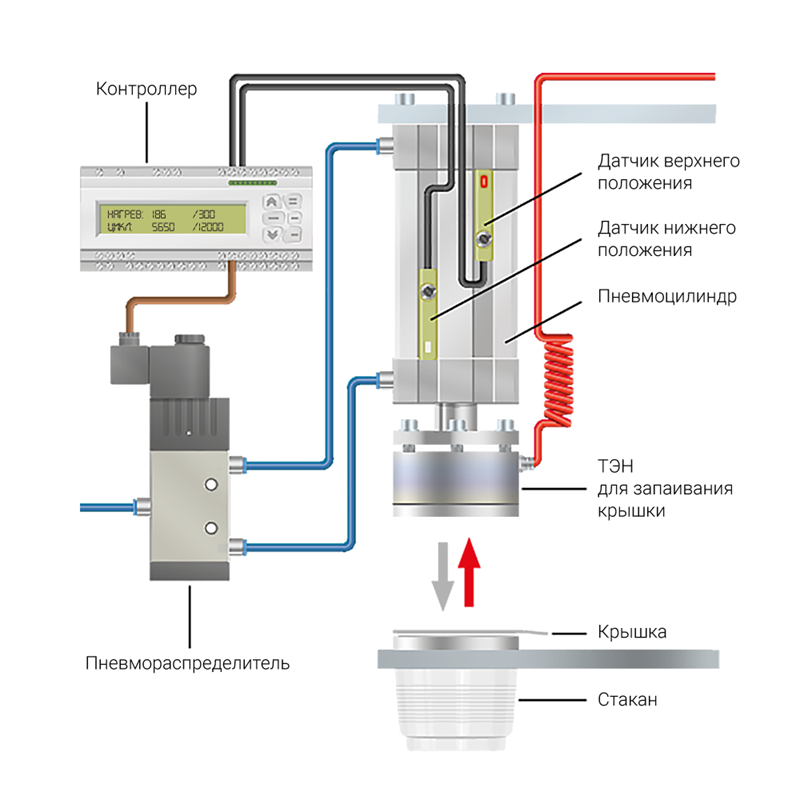

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги
Рабочий цикл пневматического цилиндра с системой позиционирования:
- Инициирование движения вниз
-
- Контроллер отправляет управляющий сигнал "вниз" на пневматический распределитель
- Распределитель переключается, подавая сжатый воздух в полость цилиндра - Ход поршня вниз
-
- Под действием давления воздуха поршень начинает поступательное движение вниз
- При достижении крайнего нижнего положения срабатывает нижний датчик положения
- Датчик передаёт сигнал "Поршень в нижнем положении" в контроллер - Возврат в исходное положение
-
- Контроллер формирует команду "вверх" для пневмораспределителя
- Распределитель изменяет направление подачи воздуха
- Поршень начинает движение вверх - Фиксация верхнего положения
-
- При достижении верхней точки срабатывает верхний датчик положения
- Контроллер получает подтверждающий сигнал о завершении цикла
- Система готова к следующему рабочему циклу
- Весь процесс происходит автоматически по заданному алгоритму
- Датчики положения обеспечивают точный контроль перемещений
- Контроллер синхронизирует работу всех элементов системы
| Герконовые датчики | Магниторезистивные датчики |
|---|---|
Достоинства:
|
Достоинства:
|
| Параметр | Значение параметра | ||
|---|---|---|---|

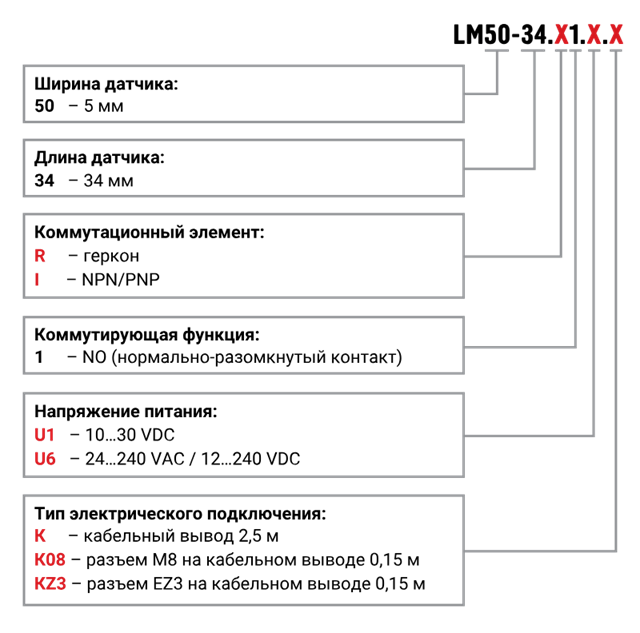

| Модификация | LM50-34.R1.U6.K | LM50-34.R1.U1.K |
LM50-34.I1.U1.K LM50-34.I1.U1.K08 LM50-34.I1.U1.KZ3 |

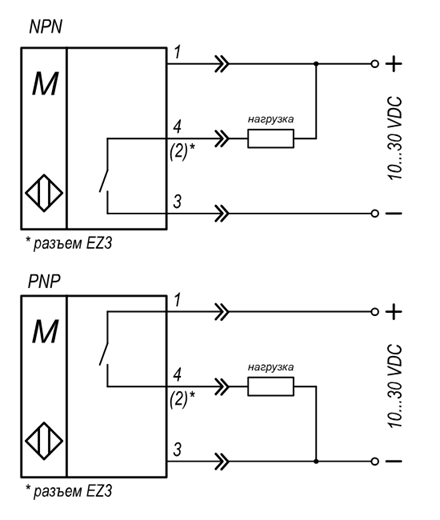

| Тип датчика | герконовый | герконовый | магниторезистивный (датчик Холла) |
| Коммутационная функция | NO (2-проводное подключение) | NO (3-проводное подключение) | NO (3-проводное подключение) |
| Коммутационный элемент | геркон | геркон | транзистор (PNP/NPN автоопределение) |
| Номинальное напряжение | 12...240 VDC / 24...240 VAC | 10...30 VDC | 10...30 VDC |
| Коммутируемый ток (max) | 100 мА | 500 мА | 100 мА |
| Максимальная отключаемая нагрузка (max) | 10 Вт | 10 Вт | 3 Вт |
| Потребляемый ток (max) | - | 10 мА, при 24В | 7,5 мА, при 24В |
| Падение напряжения на датчике | 2,5 В, при токе 100 мА DC | 0,1 В, при токе 500 мА DC | 1 В, при токе 100 мА DC |
| Ток утечки (max) | - | - | 0,01 мА |
| Индикация | красный светодиод* | желтый светодиод | красный светодиод |
| Кабель | ∅2,9 мм, 2 жилы, маслостойкая изоляция | ∅2,9 мм, 3 жилы, маслостойкая изоляция | ∅2,9 мм, 3 жилы, маслостойкая изоляция |
| Чувствительность | 35...45 Гс | 35...45 Гс | 40...800 Гс |
| Частота срабатывания | 200 Гц | 200 Гц | 5000 Гц |
| Температура эксплуатации | -10...70 °C | -10...70 °C | -10...70 °C |
| Стойкость к ударной нагрузке | 30 g | 30 g | 50 g |
| Стойкой к вибрационной нагрузке | 9 g | 9 g | 9 g |
| Класс защиты | IP67 | IP67 | IP67 |
| Встроенная электрическая защита | - | - | От тока обратной полярности, от перенапряжения |
| Подключение | кабельный вывод 2,5 м | кабельный вывод 2,5 м |
кабельный вывод 2,5 м разъём М8 разъём EZ3 |
|
|
|

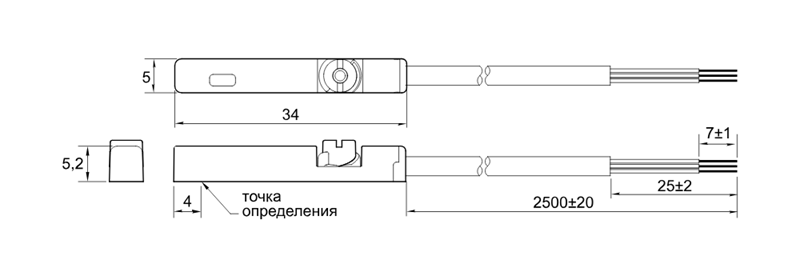

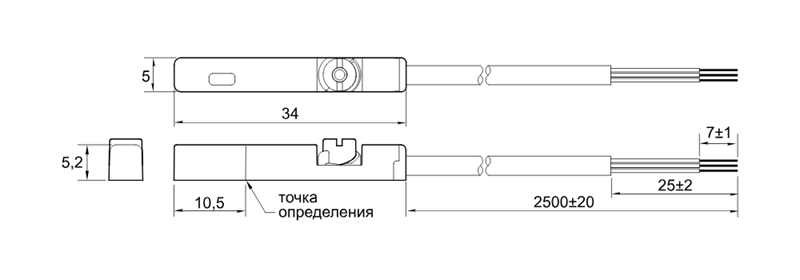

| LM50-34.R1.U6.K | LM50-34.R1.U1.K |
|---|
|
|
|

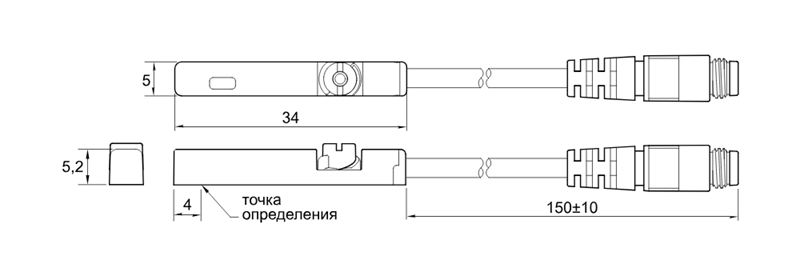

| LM50-34.I1.U1.K | LM50-34.I1.U1.K08 |
|---|
|
|

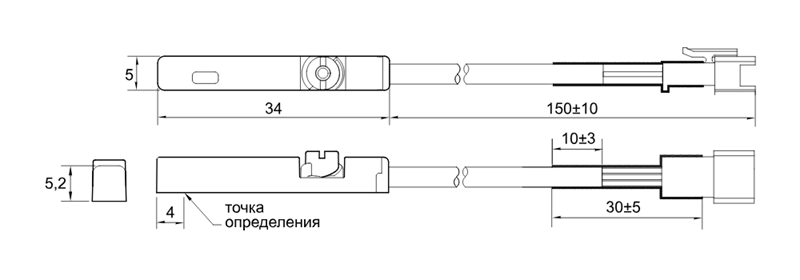

| LM50-34.I1.U1.KZ3 |
|---|
|
|
|
|
|

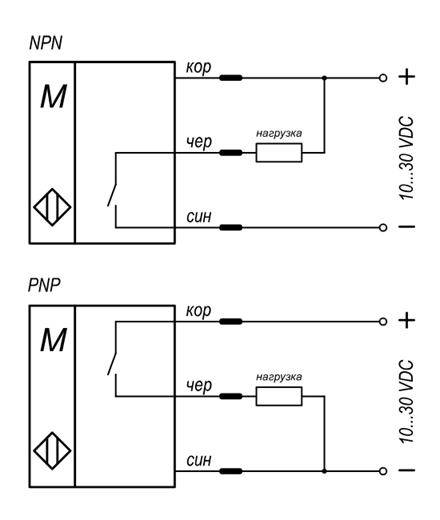

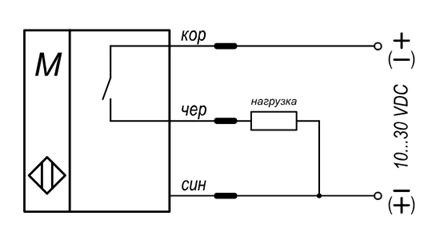

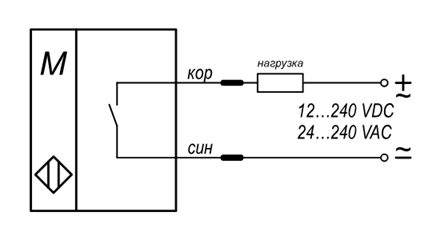

| LM50-34.R1.U6.K | LM50-34.R1.U1.K | LM50-34.I1.U1.K |
LM50-34.I1.U1.K08 LM50-34.I1.U1.KZ3 |
|---|
| Фиксация в Т-пазе винтовым зажимом | Фиксация на гильзе круглого цилиндра с помощью монтажного набора серии PBI | Фиксация на стяжной шпильке пневмоцилиндра с помощью монтажного набора серии PN | |
|---|---|---|---|
| Тип цилиндра |
Пневмоцилиндр с Т-образным пазом |
Круглый пневмоцилиндр |
Пневмоцилиндр со стяжными шпильками |
| Способ монтажа |
Фиксация винтовым зажимом |

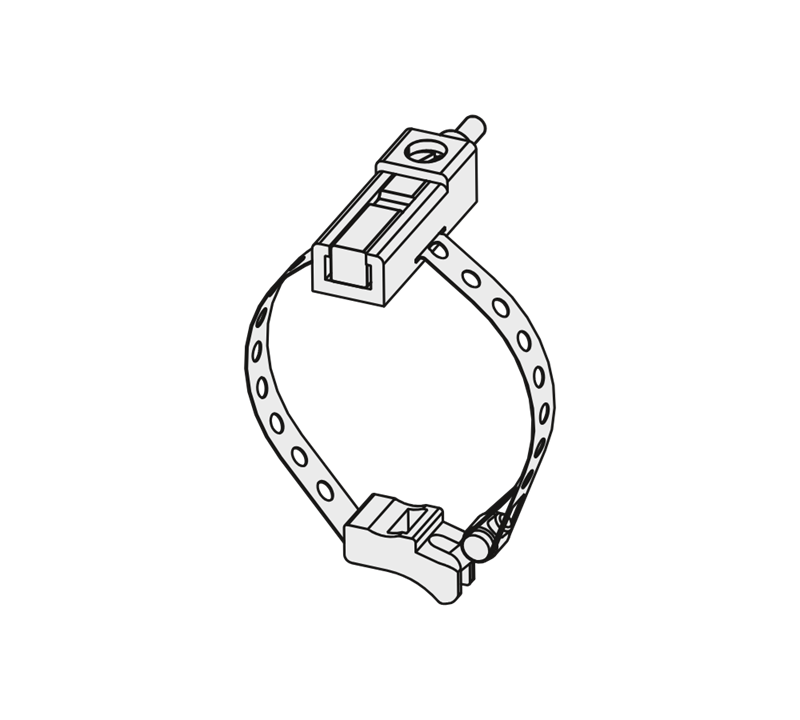

Монтажный набор серии PBI |

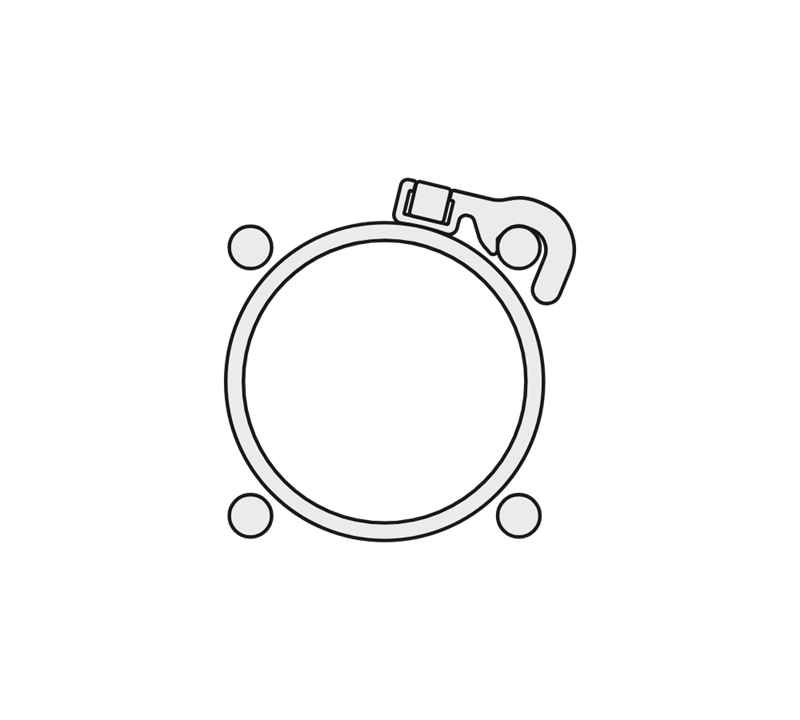

Монтажный набор серии PN |

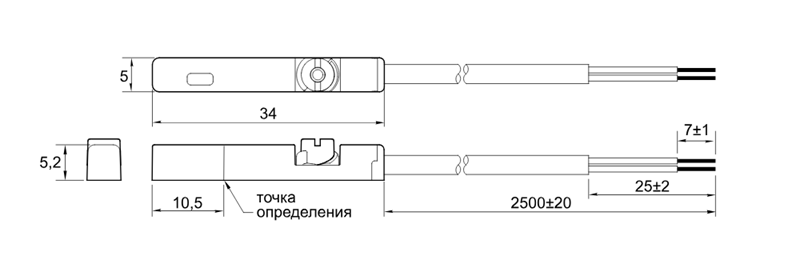

| Монтажные размеры | Размеры Т-паза |
Диаметр цилиндра: PBI-01: Ø6-63 мм PBI-02: Ø6-125 мм |
Диаметр шпильки: PN-6: Ø4-6 мм PN-8: Ø8 мм PN-10: Ø10 мм PN-12: Ø12 мм PN-16: Ø14-16 мм |
| Модификация датчика KIPPRIBOR | Аналоги других производителей | ||||
|---|---|---|---|---|---|
| Camozzi | Festo | TEKO | SMC | Sick | |
| LM50-34.R1.U6.K | CST-220 | SME-8M | MS FE8 |
FY-59B D-Y7BA | RZT7 |
| LM50-34.R1.U1.K | CST-232 | ||||
| LM50-34.I1.U1.K | CST-332 | SMT-8M |
DY-59A D-Y7P D-Y7G F-Y59B | MZT8 | |
| Производитель | Серия с установкой датчика в Т-паз | Серия с установкой датчика с помощью монтажного набора серии PN | Серия с установкой датчика с помощью монтажного набора серии PBI |
|---|---|---|---|
| Festo |
ADN DSBC | DFSG |
DSNU DSNU-KP ESNU DSNU-S CRDSNU |
| KIPVALVE |
KVNG KVSC | KVMAL | |
| SMC | C95, C55 c T-слотом | C96 | C85 |
| Camozzi |
31-31R 32-32R 52 QC-QCTB-QCTF 47 62 61 69 |
40 60 63 с круглой гильзой |
24 25 |
| Pneumax | 1540-1550 ECOMPACT-S SERIES с магнитом в поршне |
1394 1306,1307,1308 |
1230-1232 1280-1294 1260-1274 с магнитом в поршне 1280-1294 "MIR" |
