Бесконтактные индуктивные датчики KIPPRIBOR серии LK

Много

Нашли дешевле?

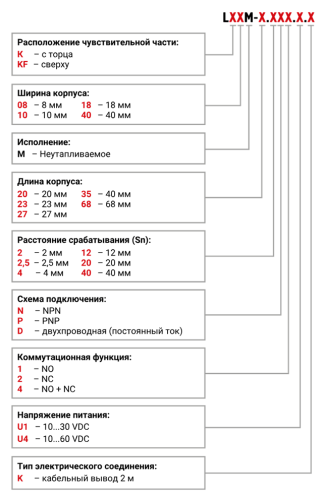

L X X M - X X X X X K

Размер

8 мм - ширина корпуса

10 мм - ширина корпуса

18 мм - ширина корпуса

Функция

NO - коммутационная функция

NC - коммутационная функция

NO+NC - коммутационная функция

Номинальное расстояние срабатывания

2,5

2,5 мм

4 мм

12 мм

Длина корпуса

20.

20 мм - длина корпуса

23.

23 мм - длина корпуса

27.

27 мм - длина корпуса

35.

35 мм - длина корпуса

Схема подключения

NPN

PNP

Двухпроводная ( постоянный ток)

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Бесконтактные индуктивные датчики KIPPRIBOR серии LK

Индуктивные бесконтактные выключатели KIPPRIBOR серии LK - это датчики, выполненные в пластиковом компактном корпусе, предназначенном для установки на плоскость. Датчики LK реагируют на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть датчиков KIPPRIBOR серии LK может быть расположена в торцевой (модификации LK) или верхней (модификации LKF) части корпуса. Номинальное расстояние срабатывания (Sn) датчиков LK зависит от модификации и может составлять 2, 2,5, 4, 12 мм.
К основным особенностям индуктивных датчиков серии LK можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LK для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LK достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами. Еще одной отличительной особенностью индуктивных датчиков KIPPRIBOR серии LK является возможность их установки на плоскость компактный размер корпуса. Это позволяет использовать датчики серии LK в условиях ограниченного пространства, а также в случаях, если применение датчиков цилиндрической формы не представляется возможным.

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
10…30 VDC	NPN 3-проводная	NO	2,5 мм	500 Гц	LK08M-23.2,5N1.U1.K
	NPN 3-проводная	NC			LK08M-23.2,5N2.U1.K
	PNP 3-проводная	NO			LK08M-23.2,5P1.U1.K
	PNP 3-проводная	NC			LK08M-23.2,5P2.U1.K
	NPN 3-проводная	NO			LKF08M-20.2,5N1.U1.K
	NPN 3-проводная	NC			LKF08M-20.2,5N2.U1.K
	PNP 3-проводная	NO			LKF08M-20.2,5P1.U1.K
	PNP 3-проводная	NC			LKF08M-20.2,5P2.U1.K

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
10…30 VDC	NPN 3-проводная	NO	2 мм	500 Гц	LKF10M-27.2N1.U1.K
	NPN 3-проводная	NC			LKF10M-27.2N2.U1.K
	PNP 3-проводная	NO			LKF10M-27.2P1.U1.K
	PNP 3-проводная	NC			LKF10M-27.2P2.U1.K
	NPN 3-проводная	NO	4 мм		LKF10M-27.4N1.U1.K
	NPN 3-проводная	NC			LKF10M-27.4N2.U1.K
	PNP 3-проводная	NO			LKF10M-27.4P1.U1.K
	PNP 3-проводная	NC			LKF10M-27.4P2.U1.K

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
10…30 VDC	NPN 3-проводная	NO	4 мм	500 Гц	LK18M-35.4N1.U1.K
	NPN 3-проводная	NC			LK18M-35.4N2.U1.K
	PNP 3-проводная	NO			LK18M-35.4P1.U1.K
	PNP 3-проводная	NC			LK18M-35.4P2.U1.K
	NPN 4-проводная	NO+NC			LK18M-35.4N4.U1.K
	PNP 4-проводная	NO+NC			LK18M-35.4P4.U1.K
10…60 VDC	2-проводная	NO			LK18M-35.4D1.U4.K
10…60 VDC	2-проводная	NC			LK18M-35.4D2.U4.K
10…30 VDC	NPN 3-проводная	NO	12 мм		LK18M-35.12N1.U1.K
	NPN 3-проводная	NC			LK18M-35.12N2.U1.K
	PNP 3-проводная	NO			LK18M-35.12P1.U1.K
	PNP 3-проводная	NC			LK18M-35.12P2.U1.K
	NPN 4-проводная	NO+NC			LK18M-35.12N4.U1.K
	PNP 4-проводная	NO+NC			LK18M-35.12P4.U1.K
10…60 VDC	2-проводная	NO			LK18M-35.12D1.U4.K
10…60 VDC	2-проводная	NC			LK18M-35.12D2.U4.K

Параметр	Значение параметра
	Ширина корпуса 8 мм	Ширина корпуса 10 мм	Ширина корпуса 18 мм
Напряжение питания	10…30 VDC	10…30 VDC	10…30 VDC 10…60 VDC
Номинальный ток нагрузки	<10 мА
Масимальный ток нагрузки	≤ 100 мА		≤ 200 мА
Ток утечки	≤ 0,01 мА
Падение напряжения	≤ 1,5 В
Защита от перегрузки	да
Точка срабатывания защиты	120 мА		220 мА
Защита от переполюсовки	да
Защита от короткого замыкания	да
Гистерезис переключения	≤ 15 % Sr*
Точность повторения	≤ 1 % Sr*
Индикация срабатывания	Светодиод
Материал корпуса	Поликарбонат		ABS пластик
Материал активной части	Поликарбонат		ABS пластик
Температура эксплуатации	-25…+70 °C
Температурная погрешность	≤ 10 % Sr*
Степень защиты	IP 67
Электрическое подключение	Кабельный вывод, длина 2 м
* - Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.

Например: LK18M-35.4N1.U1.K

Вы заказали: Индуктивный датчик с расположением чувствительной части с торца, с прямоугольным корпусом шириной 18 мм, с номинальным расстоянием срабатывания 4 мм; схемой подключения - трехпроводной NPN, коммутационной функцией - NO; напряжением питания 10...30 VDC; кабельным выводом 2 м.


Модификация LK08 (Ширина корпуса 8 мм)	Модификация LKF08 (Ширина корпуса 8 мм)	Модификация LKF10 (Ширина корпуса 10 мм)	Модификация LK18 (Ширина корпуса 18 мм)
