Описание
Бесконтактные индуктивные датчики KIPPRIBOR серии LA
Индуктивные бесконтактные выключатели KIPPRIBOR серии LA - это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.
К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
1 мм |
500 Гц |
LA08-45.1N1.U1.K |
|
NC |
LA08-45.1N2.U1.K | ||||
|
NPN |
NO+NC |
LA08-45.1N4.U1.K | |||
|
PNP |
NO |
LA08-45.1P1.U1.K | |||
|
NC |
LA08-45.1P2.U1.K | ||||
|
PNP |
NO+NC |
LA08-45.1P4.U1.K |
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
2 мм |
300 Гц |
LA08M-45.2N1.U1.K |
|
NC |
LA08M-45.2N2.U1.K | ||||
|
NPN |
NO+NC |
LA08M-45.2N4.U1.K | |||
|
PNP |
NO |
LA08M-45.2P1.U1.K | |||
|
NC |
LA08M-45.2P2.U1.K | ||||
|
PNP |
NO+NC |
LA08M-45.2P4.U1.K |
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
2 мм |
2 кГц |
LA12-50.2N1.U1.K |
|
NC |
LA12-50.2N2.U1.K | ||||
|
NPN |
NO+NC |
LA12-50.2N4.U1.K | |||
|
PNP |
NO |
LA12-50.2P1.U1.K | |||
|
NC |
LA12-50.2P2.U1.K | ||||
|
NPN |
NO+NC |
LA12-50.2P4.U1.K | |||
|
10…60 VDC |
2-проводная |
NO |
LA12-50.2D1.U4.K | ||
|
NC |
LA12-50.2D2.U4.K | ||||
|
20…250 VAC |
3-проводная* |
NO |
25 Гц |
LA12-60.2A1.U7.K | |
|
NC |
LA12-60.2A2.U7.K | ||||
|
* - третий провод используется для заземления корпуса. |
|||||
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
4 мм |
1 кГц |
LA12M-50.4N1.U1.K |
|
NC |
LA12M-50.4N2.U1.K | ||||
|
NPN |
NO+NC |
LA12M-50.4N4.U1.K | |||
|
PNP |
NO |
LA12M-50.4P1.U1.K | |||
|
NC |
LA12M-50.4P2.U1.K | ||||
|
NPN |
NO+NC |
LA12M-50.4P4.U1.K | |||
|
10…60 VDC |
2-проводная |
NO |
LA12M-50.4D1.U4.K | ||
|
NC |
LA12M-50.4D2.U4.K | ||||
|
20…250 VAC |
3-проводная* |
NO |
25 Гц |
LA12M-60.4A1.U7.K | |
|
NC |
LA12M-60.4A2.U7.K | ||||
|
* - третий провод используется для заземления корпуса. |
|||||
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
5 мм |
1 кГц |
LA18-55.5N1.U1.K |
|
NC |
LA18-55.5N2.U1.K | ||||
|
NPN |
NO+NC |
LA18-55.5N4.U1.K | |||
|
PNP |
NO |
LA18-55.5P1.U1.K | |||
|
NC |
LA18-55.5P2.U1.K | ||||
|
NPN |
NO+NC |
LA18-55.5P4.U1.K | |||
|
10…60 VDC |
2-проводная |
NO |
LA18-55.5D1.U4.K | ||
|
NC |
LA18-55.5D2.U4.K | ||||
|
20…250 VAC |
3-проводная* |
NO |
25 Гц |
LA18-55.5A1.U7.K | |
|
NC |
LA18-55.5A2.U7.K | ||||
|
* - третий провод используется для заземления корпуса. |
|||||
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
8 мм |
500 Гц |
LA18M-55.8N1.U1.K |
|
NC |
LA18M-55.8N2.U1.K | ||||
|
NPN |
NO+NC |
LA18M-55.8N4.U1.K | |||
|
PNP |
NO |
LA18M-55.8P1.U1.K | |||
|
NC |
LA18M-55.8P2.U1.K | ||||
|
NPN |
NO+NC |
LA18M-55.8P4.U1.K | |||
|
10…60 VDC |
2-проводная |
NO |
LA18M-55.8D1.U4.K | ||
|
NC |
LA18M-55.8D2.U4.K | ||||
|
20…250 VAC |
3-проводная* |
NO |
25 Гц |
LA18M-55.8A1.U7.K | |
|
NC |
LA18M-55.8A2.U7.K | ||||
|
* - третий провод используется для заземления корпуса. |
|||||
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
10 мм |
300 Гц |
LA30-55.10N1.U1.K |
|
NC |
LA30-55.10N2.U1.K | ||||
|
NPN |
NO+NC |
LA30-55.10N4.U1.K | |||
|
PNP |
NO |
LA30-55.10P1.U1.K | |||
|
NC |
LA30-55.10P2.U1.K | ||||
|
NPN |
NO+NC |
LA30-55.10P4.U1.K | |||
|
10…60 VDC |
2-проводная |
NO |
LA30-55.10D1.U4.K | ||
|
NC |
LA30-55.10D2.U4.K | ||||
|
20…250 VAC |
3-проводная* |
NO |
25 Гц |
LA30-80.10A1.U7.K | |
|
NC |
LA30-80.10A2.U7.K | ||||
|
* - третий провод используется для заземления корпуса. |
|||||
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
15 мм |
150 Гц |
LA30M-55.15N1.U1.K |
|
NC |
LA30M-55.15N2.U1.K |
||||
|
NPN |
NO+NC |
LA30M-55.15N4.U1.K |
|||
|
PNP |
NO |
LA30M-55.15P1.U1.K |
|||
|
NC |
LA30M-55.15P2.U1.K |
||||
|
NPN |
NO+NC |
LA30M-55.15P4.U1.K |
|||
|
10…60 VDC |
2-проводная |
NO |
LA30M-55.15D1.U4.K |
||
|
NC |
LA30M-55.15D2.U4.K |
||||
|
20…250 VAC |
3-проводная* |
NO |
25 Гц |
LA30M-80.15A1.U7.K |
|
|
NC |
LA30M-80.15A2.U7.K |
||||
|
* - третий провод используется для заземления корпуса. |
|||||
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
2 мм |
2 кГц |
LA12-68.2N1.U1.E |
|
NC |
LA12-68.2N2.U1.E | ||||
|
NPN |
NO+NC |
LA12-68.2N4.U1.E | |||
|
PNP |
NO |
LA12-68.2P1.U1.E | |||
|
NC |
LA12-68.2P2.U1.E | ||||
|
PNP |
NO+NC |
LA12-68.2P4.U1.E | |||
|
10…60 VDC |
двухпроводная |
NO |
LA12-68.2D1.U4.E | ||
|
NC |
LA12-68.2D2.U4.E |
|
Напряжение |
Схема |
Коммутационная |
Номинальное |
Максимальная |
Модификация |
|
10…30 VDC |
NPN |
NO |
4 мм |
1 кГц |
LA12M-68.4N1.U1.E |
|
NC |
LA12M-68.4N2.U1.E | ||||
|
NPN |
NO+NC |
LA12M-68.4N4.U1.E | |||
|
PNP |
NO |
LA12M-68.4P1.U1.E | |||
|
NC |
LA12M-68.4P2.U1.E | ||||
|
PNP |
NO+NC |
LA12M-68.4P4.U1.E | |||
|
10…60 VDC |
двухпроводная |
NO |
LA12M-68.4D1.U4.E | ||
|
NC |
LA12M-68.4D2.U4.E |
|
Параметр |
Значение параметра | ||||||
|
М08 |
М12 |
М18 |
М30 | ||||
|
DC |
DC |
AC |
DC |
AC |
DC |
AC | |
|
Напряжение питания |
10…30 VDC |
10…30 VDC; |
20…250 VAC |
10…30 VDC; |
20…250 VAC |
10…30 VDC; |
20…250 VAC |
|
Номинальный ток нагрузки |
≤ 200 мА |
≤ 200 мА |
≤ 400 мА |
≤ 200 мА |
≤ 400 мА |
≤ 200 мА |
≤ 400 мА |
|
Минимальный ток нагрузки |
--- |
--- |
≥ 5 мА |
--- |
≥ 5 мА |
--- |
≥ 5 мА |
|
Ток утечки |
≤ 0,01 мА |
≤ 0,01 мА |
≤ 1,8 мА |
≤ 0,01 мА |
≤ 1,8 мА |
≤ 0,01 мА |
≤ 1,8 мА |
|
Падение напряжения |
≤ 2 В |
≤ 1,5 В |
≤ 8 В |
≤ 1,5 В |
≤ 8 В |
≤ 1,5 В |
≤ 8 В |
|
Защита от перегрузки |
да |
да |
нет |
да |
нет |
да |
нет |
|
Точка срабатывания защиты |
220 мА |
220 мА |
--- |
220 мА |
--- |
220 мА |
--- |
|
Защита от переполюсовки |
да |
да |
|
да |
|
да |
|
|
Защита от |
нет | ||||||
|
Гистерезис переключения |
≤ 15 % Sr* | ||||||
|
Точность повторения |
≤ 1 % Sr* | ||||||
|
Индикация срабатывания |
Светодиод | ||||||
|
Материал корпуса |
Никелированная латунь | ||||||
|
Материал активной части |
Ударопрочный конструкционный пластик | ||||||
|
Температура эксплуатации |
-25…+70 °C | ||||||
|
Температурная погрешность |
≤ 10 % Sr* | ||||||
|
Степень защиты |
IP67 | ||||||
|
Электрическое подключение |
Кабельный вывод, длина 2 м | ||||||
|
* - Реальное расстояние
срабатывания конкретного бесконтактного выключателя, |
|||||||
Технические характеристики индуктивных датчиков серии LA с разъемом
|
Параметр |
Значение |
|
М12 | |
|
Напряжение питания |
10…30 VDC, 10…60 VDC |
|
Номинальный ток нагрузки |
≤ 200 мА |
|
Ток утечки |
≤ 0,01 мА |
|
Падение напряжения |
≤ 1,5 В |
|
Защита от перегрузки |
да |
|
Точка срабатывания защиты |
220 мА |
|
Защита от обратной полярности |
да |
|
Защита от короткого замыкания |
нет |
|
Гистерезис переключения |
≤ 15 % Sr* |
|
Точность повторения |
≤ 1 % Sr* |
|
Индикация срабатывания |
LED-индикатор |
|
Материал корпуса |
Никелированная латунь |
|
Материал активной части |
Ударопрочный конструкционный пластик |
|
Температура эксплуатации |
-25…+70 °C |
|
Температурная погрешность |
≤ 10 % Sr(1) |
|
Степень защиты |
IP 67 |
|
Электрическое подключение |
Разъем М12 (male) |
|
* - Реальное расстояние
срабатывания конкретного бесконтактного выключателя, |
|

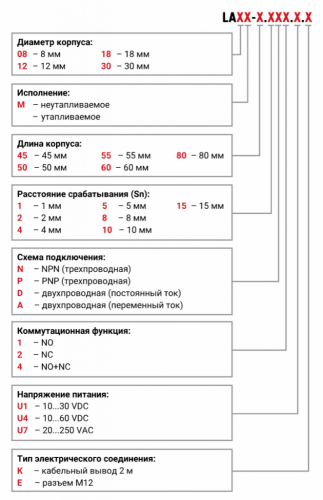

Например: LA12-55.5N1.U1.K
Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения - трехпроводной NPN, коммутационной функцией - NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
|
|
|
|
Утапливаемое исполнение |
Неутапливаемое исполнение |
|
|
|
|
|
|
Утапливаемое |
Утапливаемое |
Неутапливаемое |
Неутапливаемое |
|
|
|
|
Утапливаемое исполнение |
Неутапливаемое исполнение |
|
|
|
|
|
|
Утапливаемое |
Утапливаемое |
Неутапливаемое |
Неутапливаемое |
|
|
|
|
Утапливаемое исполнение |
Неутапливаемое исполнение |
|
|
|
|
|
Трехпроводные | Трехпроводные | Трехпроводные |
Трехпроводные |
|
|
|
|
|
|
Четырехпроводные |
Четырехпроводные |
Двухпроводные |
Двухпроводные |
|
|
|
|
Трехпроводные, NO |
Трехпроводные, NC |
