Описание
Оптические датчики KIPPRIBOR серии ОА18
Оптический датчик KIPPRIBOR ОА18 - оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием.
Преимущества датчиков серии ОА18:
- Отсутствие непосредственного контакта с объектом.
- Большие расстояния срабатывания.
- Наличие в серии трех типов датчиков (диффузного, рефлекторного и барьерного типа).
- В состав серии входят датчики с дополнительными опциями.
Области использования датчиков KIPPRIBOR ОА18
- Машиностроение.
- Производственные и фасовочные линии.
- Системы световых барьеров безопасности.
| Тип датчика | Габаритный чертеж | Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Модификация |
|---|---|---|---|---|---|---|
| Диффузный |
|
10…30 VDC | NPN четырехпроводная | NO+NC | 0,15 м |
OA18- DI0015N4.U1.K |
| PNP четырехпроводная |
OA18- DI0015P4.U1.K |
|||||
| NPN четырехпроводная | 0,5 м |
OA18- DI0050N4.U1.K |
||||
| PNP четырехпроводная |
OA18- DI0050P4.U1.K |
|||||
| Рефлекторный |
|
NPN четырехпроводная | 1 м |
OA18- RR0100N4.U1.K.F |
||
| PNP четырехпроводная |
OA18- RR0100P4.U1.K.F |
|||||
|
|
NPN четырехпроводная | 3 м |
OA18- RI0300N4.U1.K |
|||
| PNP четырехпроводная |
OA18- RI0300P4.U1.K |
|||||
| Барьерный |
|
NPN четырехпроводная | 15 м |
OA18- TI1500N4.U1.K |
||
| PNP четырехпроводная |
OA18- TI1500P4.U1.K |
Для работы датчиков OA18-R необходим рефлектор KIPPRIBOR OR51-S (квадратный) или OR83-R (круглый) (поставляется отдельно).
| Параметр | Значение | ||
|---|---|---|---|
| Модификация | ОА18-T | ОА18-D | ОА18-R |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Диаметр датчика | 18 мм | ||
| Расстояние срабатывания номинальное (Sn) | 15 м | 0,15 м; 0,5 м | 1 м; 3 м |
| Гистерезис переключения | ≤15% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | NPN / PNP | ||
| Коммутационная функция | NO+NC (переключающий контакт) | ||
| Напряжение питания | 10…30 VDC | ||
| Максимальный ток нагрузки | 200 мА | ||
| Падение напряжения | ≤ 2,5 V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 1 мс | ||
| Источник излучения | ИК диод (880нм) |
ИК диод (880 нм) Красный диод (650 нм)** |
|
| Допустимое внешнее освещение | ≤ 10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP67 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Защита от перегрузки | Есть | ||
| Регулировка чувствительности | С помощью потенциометра | ||
| Индикация срабатывания | Светодиодная | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Виброутойчивость | 10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z в течение 30 мин | ||
| Ударопрочность | 30G 6 раз в координатах X, Y, Z | ||
| Температура окружающей среды | -25…+55 °С | ||
| Влажность окружающей среды | 35…85 % | ||
| Материал корпуса | Латунь никелированная | ||
| Масса | 120 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа
** - модификации с поляризационным фильтром

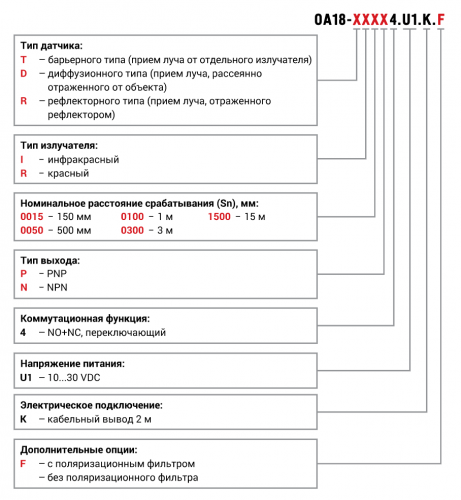

Пример обозначения: OA18-RR0100N4.U1.K.F
Оптический датчик в металлическом цилиндрическом корпусе диаметром 18 мм, рефлекторного типа, с красным излучателем, с номинальным расстоянием срабатывания 1 м, NPN - типом выхода, с NO+NC контактами, напряжением питания 10…30 VDC, кабельным выводом и поляризационным фильтром.
|
|
|
|
Схема подключения DC NPN NO-NC |
Схема подключения DC PNP NO-NC |
Схема подключения ОА18-TI излучатель
