Оптические бесконтактные датчики KIPPRIBOR серии ОК30
Описание
Оптические бесконтактные датчики KIPPRIBOR серии ОК30
Конструктивно оптические датчики KIPPRIBOR серии OK30 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.
Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:
- Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
- Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
- Светодиодная индикация питания и срабатывания датчиков OK30 упрощает их монтаж и эксплуатацию.
- Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
- Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
- Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
- Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики - это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
- Наличие в серии датчиков специального исполнения «T» (для прозрачных объектов) помогают найти решение для специфических задач.
- Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.
Датчики KIPPRIBOR ОK30 находят широкое применение в машинах и аппаратах пищевого производства, линиях фасовки и розлива, прочих станках и автоматах.
Напряжение |
Схема |
Коммутационная |
Номинальное |
Модификация |
10…30 VDC |
NPN 4-проводная |
NO+NC |
0,35 м |
OK30-DI0035N4.U1.K |
PNP 4-проводная |
OK30-DI0035P4.U1.K | |||
NPN 4-проводная |
0,8 м |
OK30-DI0080N4.U1.K | ||
PNP 4-проводная |
OK30-DI0080P4.U1.K | |||
NPN 4-проводная |
0,7 м |
OK30-RI0070N4.U1.K.T | ||
PNP 4-проводная |
OK30-RI0070P4.U1.K.T | |||
NPN 4-проводная |
2 м |
OK30-RR0200N4.U1.K.F | ||
PNP 4-проводная |
OK30-RR0200P4.U1.K.F | |||
NPN 4-проводная |
4 м |
OK30-RI0400N4.U1.K | ||
PNP 4-проводная |
OK30-RI0400P4.U1.K | |||
NPN 4-проводная |
5 м |
OK30-TI0500N4.U1.K | ||
PNP 4-проводная |
OK30-TI0500P4.U1.K | |||
NPN 4-проводная |
10 м |
OK30-TI1000N4.U1.K | ||
PNP 4-проводная |
OK30-TI1000P4.U1.K | |||
Для работы датчиков OK30-R необходим рефлектор KIPPRIBOR OR51-S (поставляется отдельно). |
Параметр |
Значение параметра |
|||
ОК30-T |
ОК30-D |
ОК30-R |
||
Тип датчика |
Барьерного типа |
Диффузного типа |
Рефлекторного типа |
|
Расстояние срабатывания номинальное (Sn) |
5 м; 10 м |
0,35 м; 0,8 м |
0,7 м; 2 м;4 м |
|
Гистерезис переключения |
≤15% от Sr* |
|||
Тип выхода |
NPN / PNP |
|||
Коммутационная функция |
NO+NC (переключающий контакт) |
|||
Напряжение питания |
10…30 VDC |
|||
Максимальный ток нагрузки |
100 мА |
|||
Падение напряжения |
≤ 2 V |
|||
Потребляемый ток |
≤ 30мА |
|||
Время отклика |
1 мс |
|||
Источник излучения |
ИК диод (880нм) |
ИК диод (880 нм); |
||
Допустимое внешнее освещение |
≥ 5000 люкс |
|||
Электрическая прочность изоляции |
500 VDC в течение 1 мин |
|||
Степень защиты |
IP67 |
|||
Защита от короткого замыкания |
Есть |
|||
Защита от обратной полярности |
Есть |
|||
Индикация состояния |
Зеленый светодиод - индикация питания; |
|||
Электрическое подключение |
Кабельный вывод 2 м |
|||
Температура окружающей среды |
-25…+55°С |
|||
Влажность окружающей среды |
35…85% |
|||
Материал корпуса |
PBT - пластик |
|||
Масса |
Около 40 г |
|||
* - расстояние срабатывания
конкретного датчика, измеренное при номинальных значениях температуры, |

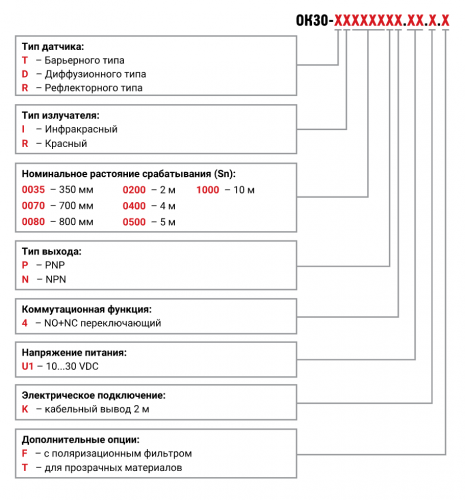

Например: OK30-RI0070N4.U1.K.T
Вы заказали: Оптический датчик в компактном пластиковом прямоугольном корпусе, рефлекторного типа, с инфракрасным источником излучения, номинальным расстоянием срабатывания 0,7 м, типом выхода NPN, коммутационной функцией NO+NC, напряжением питания 10…30 VDC, кабельным выводом 2 метра, исполнение для прозрачных материалов.
Датчики модификации ОК30-RI |
Датчики модификации ОК30-RR |
Датчики модификации ОК30-DI |
Датчики модификации OK30-TI
В комплект поставки датчиков ОК30-RI, ОК30-RR, ОК30-DI входит датчик с кабельным выводом, кронштейн, метизы для крепления датчика, специальная отвертка.
В комплект поставки датчиков ОК30-TI входит излучатель и приемник с кабельным выводом, два кронштейна, метизы для крепления, специальная отвертка.
