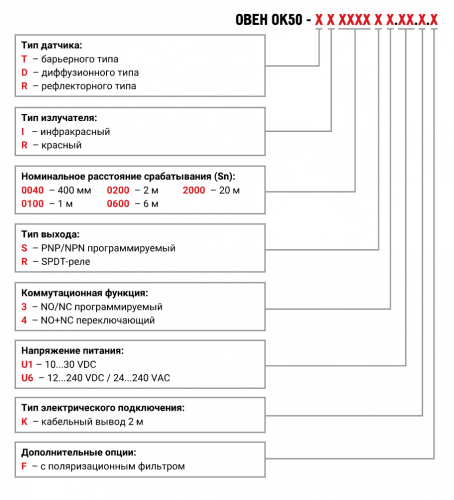

OK50- X X X X X . X .K X

Номинальное расстояние срабатывания

0040

400 мм

0100

1 м

0200

2 м

0600

6 м

1000

10 м

2000

20 м

Тип датчиков

Барьерного типа

Диффузионного типа

Рефлекторного типа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Оптические бесконтактные датчики KIPPRIBOR серии ОК50

Оптические бесконтактные датчики KIPPRIBOR серии ОK50 - это датчики, выполненные в квадратном пластиковом корпусе размером 50х50 мм. Как и другие бесконтактные датчики они используются для контроля наличия, обнаружения различных объектов без непосредственного контакта с самими объектами. Основным отличием оптических датчиков от датчиков другого типа (индуктивных, емкостных и т.п.) является способность обнаруживать объекты практически из любого материала и способность обнаруживать объекты на значительном расстоянии (Sn от 400 мм до 20 метров).

Конструктивно оптические датчики KIPPRIBOR серии OK50 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.
Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:

Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
Наличие датчиков с универсальным питанием, программируемым полупроводниковым выходом или релейным выходом позволяет сократить номенклатуру изделий при проектировании и эксплуатации систем автоматики.
Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
Светодиодная индикация питания и срабатывания датчиков OK50 упрощает их монтаж и эксплуатацию.
Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики — это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
Наличие в серии датчиков специального исполнения «F» (с поляризационным фильтром) помогают найти решение для специфических задач.
Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.

Оптические бесконтактные датчики KIPPRIBOR серии ОК50 используются для анализа наличия /отсутствия объекта, получение информации о положении объекта, подсчета продукции на производственных линиях. Датчики находят применение в машиностроительной и пищевой промышленности, в системах мониторинга.

Датчики с универсальным питанием

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Модификация
12…240 VDC / 24…240 VAC	SPDT - реле 5-проводная	NO+NC	0,4 м	OK50-DI0040R4.U6.K
			1 м	OK50-DI0100R4.U6.K
			2 м	OK50-DI0200R4.U6.K
			6 м	OK50-RR0600R4.U6.K.F
			10 м	OK50-RI1000R4.U6.K
			20 м	OK50-TI2000R4.U6.K

Датчики с программируемым выходом

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Модификация
10…30 VDC	NPN/PNP 4-проводная	Программируемый выход NO/NC	0,4 м	OK50-DI0040S3.U1.K
			1 м	OK50-DI0100S3.U1.K
			2 м	OK50-DI0200S3.U1.K
			6 м	OK50-RR0600S3.U1.K.F
			10 м	OK50-RI1000S3.U1.K
			20 м	OK50-TI2000S3.U1.K

Датчики с универсальным питанием

Параметр	Значение параметра
	ОК50-T	ОК50-D		ОК50-R
Тип датчика	Барьерного типа	Диффузного типа		Рефлекторного типа
Расстояние срабатывания номинальное (Sn)	20 м	0,4 м; 1 м; 2 м		6 м; 10 м
Гистерезис переключения	≤10% от Sr*
Точность повторения	±10% от Sn
Тип выхода	Реле SPDT
Коммутационная функция	NO/NC (переключающий контакт)
Напряжение питания	12…240 VDC / 24…240 VAC
Максимальный ток нагрузки	3 А / 30 VDC; 1 A / 220 VAC
Падение напряжения	≤ 2,5 V
Потребляемый ток	≤ 30мА
Время отклика	10 мс
Источник излучения	ИК диод (880нм)		ИК диод (880 нм); Красный диод (650 нм)**
Допустимое внешнее освещение	≤10000 люкс
Электрическая прочность изоляции	500 VDC в течение 1 мин
Степень защиты	IP65
Индикация состояния	Зеленый светодиод - индикация питания; Желтый светодиод - индикация срабатывания
Электрическое подключение	Кабельный вывод 2 м
Температура окружающей среды	-10…+60°С
Влажность окружающей среды	35…85%
Материал корпуса	PBT - пластик
Масса	Около 180 г
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа; ** - модификации с поляризационным фильтром

Датчики с программируемым выходом

Параметр	Значение параметра
	ОК50-T	ОК50-D		ОК50-R
Тип датчика	Барьерного типа	Диффузного типа		Рефлекторного типа
Расстояние срабатывания номинальное (Sn)	20 м	0,4 м; 1 м; 2 м		6 м; 10 м
Гистерезис переключения	≤10% от Sr*
Точность повторения	±10% от Sn
Тип выхода	Программируемый NPN / PNP
Коммутационная функция	Программируемый NO / NC
Напряжение питания	10…30 VDC
Максимальный ток нагрузки	200 мА
Падение напряжения	≤ 2V
Потребляемый ток	≤ 30мА
Время отклика	5 мс
Источник излучения	ИК диод (880нм)		ИК диод (880 нм); Красный диод (650 нм)**
Допустимое внешнее освещение	≤10000 люкс
Электрическая прочность изоляции	500 VDC в течение 1 мин
Степень защиты	IP65
Защита от короткого замыкания	Есть
Защита от обратной полярности	Есть
Индикация состояния	Зеленый светодиод - индикация питания; Желтый светодиод - индикация срабатывания
Температура окружающей среды	-10…+60°С
Влажность окружающей среды	35…85%
Материал корпуса	PBT - пластик
Масса	Около 160 г
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа; ** - модификации с поляризационным фильтром

Например: OK50-RR0600R4.U6.K.F

Вы заказали: Оптический датчик в квадратном пластиковом корпусе, рефлекторного типа, с красным источником излучения, номинальным расстоянием срабатывания 6 м, типом выхода реле (SPDT), NO+NC контактами, универсальным питанием 12…240 VDC / 24…240 VAC, кабельным выводом 2 метра, с поляризационным фильтром.

Руководство по эксплуатации KIPPRIBOR ОК30, ОК50 и ОА18

Декларация о соответствии на датчики OA, OK, OF, AP, OU

Датчики с универсальным питанием


Датчики с универсальным питанием	Излучатель датчика OK50-TI с универсальным питанием

Датчики с программируемым выходом


Подключение датчиков ОК50 с программируемым выходом в конфигурации NPN-NO	Подключение датчиков ОК50 с программируемым выходом в конфигурации NPN-NС	Подключение датчиков ОК50 с программируемым выходом в конфигурации PNP-NO	Подключение датчиков ОК50 с программируемым выходом в конфигурации PNP-NС

Излучатель для датчиков ОК50 с программируемым выходом


Датчики модификации ОК50-RI	Датчики модификации ОК50-RR	Датчики модификации ОК50-DI

Датчики модификации ОК50-TI

В комплект поставки датчиков ОК50-RI, ОК50-RR, ОК50-DI входит датчик с кабельным выводом, кронштейн, метизы для крепления датчика, специальная отвертка.
В комплект поставки датчиков ОК50-TI входит излучатель и приемник с кабельным выводом, два кронштейна, метизы для крепления, специальная отвертка.
