Описание

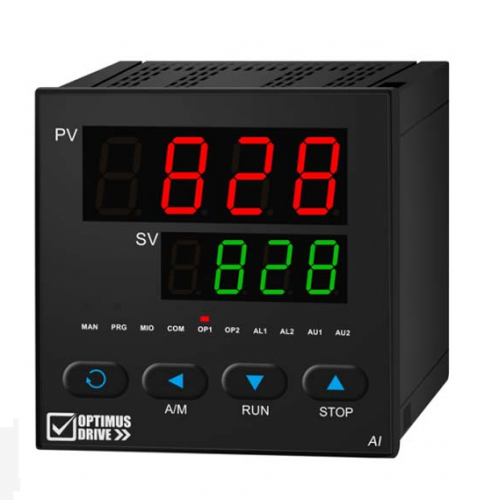

Температурные контроллеры серии AI-828 типоразмера 96х96 с двухстрочным экраном, максимальная функциональность и гибкость конфигурирования
Термоконтроллеры AI-828 типоразмера 96х96 имеют встроенный интеллектуальный алгоритм управления температурой, эффективный даже в системах с большой инерцией. В модели добавлен усовершенствованный алгоритм быстрой автонастройки AAT, который работает уже со стадии нагрева и не требует нескольких периодов колебаний, в отличие от классического алгоритма AT. Алгоритм AT так же доступен для использования.
- Термоконтроллеры оснащены ярким контрастным 3-х строчным дисплеем.
- АЦП имеет высокое разрешение в 22 бит с минимальным температурным дрейфом.
- Встроенный фильтр гармоник питающей сети 50/60 Гц
- Поддерживается самый большой выбор типов входных сигналов: K, S, R, E, J, T, B, N, WRe3-WRe25, WRe5-WRe26, Cu50, Pt100, Ni120, 0-80Ω, 0-400Ω, 0-5V, 1-5V, 0-1V, 0-100 мВ, 0-20 мВ, -5 … +5 В, -20 … +20 мВ, -100 … +100 мВ, 4-20 мА
- Доступны 9 типов рабочего выхода: реле, двухканальное реле для управления задвижкой, токовый, токовый изолированный, тиристор с переходом через ноль (1 или 3 фазы), тиристор 1 фаза с регулировкой угла открытия (на 220 В или 380 В), по напряжению.
- Есть встроенный аварийный выход (реле).
- Доступны исполнения с дополнительными вспомогательным выходом (реле)
- Доступны исполнения с дополнительными вспомогательным входом: контакты для внешнего ПУСК/СТОП, источник напряжения 5 VDC (для датчика положения задвижки), вход 0-10/2-10 VDC (питание 24VDC для датчика), вход 4-20 мА (питание 24VDC для датчика), вход под трансформатор тока 0-5 A переменного тока
- Модульная конструкция позволяет добавлять в стандартное исполнение вспомогательный вход и выход.
- Поддерживается программное управление - Уставка/Время действия (до 50 программ).
- Диапазон рабочих температур -10 +60 С°.
- Точность 0,3% полной шкалы.
- Есть встроенный интерфейс RS485/Modbus.
- Исполнения с питанием 24 В постоянного тока или 220 В переменного тока.
Термопары: K, S, R, E, J, T, B, N, WRe3-WRe25, WRe5-WRe26
Терморезисторы: Cu50, Pt100, Ni120, 0-80Ω, 0-400Ω
Линейное напряжение: 0-5V, 1-5V, 0-1V, 0-100mV, 0-20mV,-5 +5V, -20mV +20mV, -100 +100mV
|
|
Для измерения потенциальных сигналов до 100 мВ необходимо подключаться к клеммам 18 и 19. Потенциальные сигналы 0-5 В заводятся на клеммы 17 и 18. Для измерения сигнала 4-20 мА необходимо подключить внешний резистор 250 Ом параллельно к клеммам 17 и 18. Тип входа установить 1-5 VDC (inp=33). Или использовать модель с входом I4. Тогда сигнал заводится на клеммы 14 и 15 напрямую. Для измерения сигнала 0-10 VDC необходимо использовать модель с входом I31. Сигнал заводится на клеммы 14 и 15. Выход AUX можно использовать и как рабочий и как аварийный. |
|
|
Параметр OPt нужно установить в FEd или nFEd
AI-828AV5L5L0L0S-24VDC-RU AI-828AV5L5L0L0S-RU AI-828E3V5L5L0L0S-24VDC-RU AI-828E3V5L5L0L0S-RU AI-828FV5L5L0L0S-24VDC-RU AI-828FV5L5L0L0S-RU |
|
|
|
|
|
|
E3 |
F |
A |
A9 |
Термопары: K, S, R, E, J, T, B, N, WRe3-WRe25, WRe5-WRe26
Терморезисторы: Cu50, Pt100, Ni120, 0-80Ω, 0-400Ω
Линейное напряжение: 0-5V, 1-5V, 0-1V, 0-100mV, 0-20mV,-5 +5V, -20mV +20mV, -100 +100mV
|
|
В данном типоразмере нет слотов MIO и ALM.
Для измерения сигнала 4-20 мА необходимо подключить внешний резистор 250 Ом параллельно к клеммам 11 и 12. Тип входа установить 1-5 VDC (inp=33). Выход AUX можно использовать и как рабочий и как аварийный. Для измерения потенциальных сигналов до 100 мВ необходимо подключаться к клеммам 12 и 13. Потенциальные сигналы 0-5 В заводятся на клеммы 11 и 12. |
Термопары: K, S, R, E, J, T, B, N, WRe3-WRe25, WRe5-WRe26
Терморезисторы: Cu50, Pt100, Ni120, 0-80Ω, 0-400Ω
Линейное напряжение: 0-100mV, 0-20mV, -20mV +20mV, -100 +100mV
|
|
В данном типоразмере нет слотов MIO и ALM, а также входа для сигналов 0-5 В.
Для измерения сигнала 4-20 мА необходимо подключить внешний прецизионный резистор 5 Ом параллельно к клеммам 10 и 11. Тип входа установить 20-100 mV DC (inp=35). |
Термопары: K, S, R, E, J, T, B, N, WRe3-WRe25, WRe5-WRe26
Терморезисторы: Cu50, Pt100, Ni120, 0-80Ω, 0-400Ω
Линейное напряжение: 0-5V, 1-5V, 0-1V, 0-100mV, 0-20mV,-5 +5V, -20mV +20mV, -100 +100mV
|
|
В данном типоразмере нет слотов MIO и ALM.
Для измерения сигнала 4-20 мА необходимо подключить внешний резистор 250 Ом параллельно к клеммам 11 и 12. Тип входа установить 1-5 VDC (inp=33). Выход AUX можно использовать и как рабочий и как аварийный. Для измерения потенциальных сигналов до 100 мВ необходимо подключаться к клеммам 14 и 15. Потенциальные сигналы 0-5 В заводятся на клеммы 15 и 16. |
