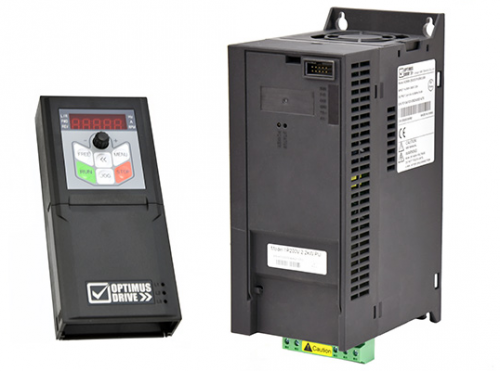

Модульные преобразователи частоты, Серия AD800B, 1-ф. 220В 0.37~2.2 кВт, 3-ф. 380В 0.75~22 кВт, без возможности установки плат расширения
Новинка
Много
Нашли дешевле?
AD800B -
Х
Х
Х
- PU0B
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Преобразователи частоты, Серия AD800B
Модульная конструкция преобразователей Optimus Drive позволяет сконфигурировать ПЧ с минимальной ценой набора под конкретную задачу пользователя.За основу берется силовой модуль AD800B-…-PU0B и, если требуется, устанавливается модуль управления (CU0B или CU00) и/или подключается выносной пульт управления. На преобразователях частоты AD800B-…-PU0BCU0B возможна замена установленного модуля управления CU0B на CU00.
- Высокое качество и надежность: комплектующие ведущих мировых производителей, новейшие схемотехнические решения и алгоритмы управления
- Векторное управление или V/F
- Тяжелый / Легкий режимы
- Тормозной модуль до 22/30 кВт
- Модели с RS485 / Modbus
- Опциональный выносной пульт
- Встроенный фильтр ЭМС стандарта С3
- Программное обеспечение для настройки преобразователей частоты, копирования параметров, мониторинга работы и обновления прошивки
- Подвод кабелей снизу
- Защитное покрытие плат 3C3
- 3 года гарантии
|
|
|
|
| Подвод кабелей снизу | Съемный вентилятор | Опциональный выносной пульт |
| Наименование | Тип | Характеристики | Функция |
|---|---|---|---|
| Силовой модуль | PU0B |
200~240В: 0.37~2.2 кВт 380~480 В: 0.75~45 кВт | Регулирование скорости двигателя. Для управления нужен модуль управления или пульт управления. |
| Модуль управления | CU0B | 3 дискретных входов (DI) + 2 аналоговых входа (AI) + источники питания 10В/10мА и 24В/200мА + 1 релейный выход (Relay) + RS485, пульт управления с 5-сегментным светодиодным индикатором и потенциометром | Настройка и управление преобразователем |
| Выносной пульт управления | KP01 | 5-сегментный светодиодный индикатор, потенциометр | Локальная работа, мониторинг состояния, настройка, чтение параметров |
| KP02 | 7-строчный ЖК-дисплей, USB / Wi-Fi, часы реального времени | Локальная работа, мониторинг состояния, настройка, чтение и копирование параметров, программное обновление | |
| Монтажный комплект на DIN-рейку | DR1 | Только до мощности 2.2 кВт | Монтажный комплект на DIN-рейку |
| Монтажный комплект | PT4-PT7 | Только от 11 до 90 кВт | Монтажный комплект для фланцевого крепления |
| Разделительная пластина | ED1-ED5 | Только до 22 кВт | Для заземления экранов кабелей управления и силового кабеля |
| Модель | Номинальная мощность (кВт) | Напряжение питания (В) | Тяжелый режим | Легкий режим Р | Расход на охлаждение (м3/ч) | Тепловыделение (Вт) | ||
|---|---|---|---|---|---|---|---|---|
| Входной ток (A) | Выходной ток (A) | Входной ток (A) | Выходной ток (A) | |||||
| AD800B-2SD37-PU0B | 0.37 | 1×200-240 | 6.5 | 2.5 | - | - | 17.2 | |
| AD800B-2SD75-PU0B | 0.75 | 1×200-240 | 9.3 | 4.5 | - | - | 17.2 | |
| AD800B-2S1D5-PU0B | 1.5 | 1×200-240 | 15.5 | 7.5 | - | - | 17.2 | |
| AD800B-2S2D2-PU0B | 2.2 | 1×200-240 | 23 | 9.6 | - | - | 17.2 | |
| AD800B-4TD75H/1D5L-PU0B | 0.75/1.5 | 3×380-440 | 3.7 | 2.3 | 5.8 | 3.7 | 17.2 | 47 |
| 3×440-480 | 3.2 | 2.1 | 5.0 | 3.4 | ||||
| AD800B-4T1D5H/2D2L-PU0B | 1.5/2.2 | 3×380-440 | 6 | 3.8 | 8.5 | 5.3 | 17.2 | 52 |
| 3×440-480 | 5.2 | 3.5 | 7.3 | 4.8 | ||||
| AD800B-4T2D2H/4D0L-PU0B | 2.2/4.0 | 3×380-440 | 8.5 | 5.3 | 14.0 | 8.5 | 17.2 | 62 |
| 3×440-480 | 7.3 | 4.8 | 12.4 | 8.2 | ||||
| AD800B-4T4D0H/5D5L-PU0B | 4.0/5.5 | 3×380-440 | 15 | 9.6 | 18.6 | 11.2 | 45.5 | 110 |
| 3×440-480 | 12.9 | 8.8 | 18.1 | 11.0 | ||||
| AD800B-4T5D5H/7D5L-PU0B | 5.5/7.5 | 3×380-440 | 20.8 | 13.0 | 24.7 | 15.5 | 90 | 125 |
| 3×440-480 | 19.1 | 11.8 | 21.4 | 14.2 | ||||
| AD800B-4T7D5H/011L-PU0B | 7.5/11 | 3×380-440 | 27.1 | 17.0 | 33.1 | 22.0 | 90 | 148 |
| 3×440-480 | 23.4 | 15.5 | 30.2 | 21.0 | ||||
| AD800B-4T011H/015L-PU0B | 11/15 | 3×380-440 | 35.9 | 25.0 | 42.5 | 31.0 | 124 | 218 |
| 3×440-480 | 31.4 | 22.7 | 39.8 | 28.5 | ||||
| AD800B-4T015H/18DL-PU0B | 15/18.5 | 3×380-440 | 43.4 | 32.0 | 50.2 | 36.0 | 170 | 315 |
| 3×440-480 | 40.2 | 29.1 | 45.8 | 34.0 | ||||
| AD800B-4T18DH/022L-PU0B | 18.5/22 | 3×380-440 | 51.5 | 38.0 | 58.5 | 42.5 | 230 | 391 |
| 3×440-480 | 46.1 | 34.5 | 54.0 | 40.0 | ||||
| AD800B-4T022H/030L-PU0B | 22/30 | 3×380-440 | 61 | 45.0 | 79.0 | 56.0 | 272 | 478 |
| 3×440-480 | 54.5 | 40.9 | 73.0 | 51.0 | ||||
| AD800B-4T030H/037L-PU0B | 30/37 | 3×380-440 | 82.5 | 61.0 | 98.0 | 71.0 | 303 | 564 |
| 3×440-480 | 74 | 52.0 | 90.0 | 65.0 | ||||
| AD800B-4T037H/045L-PU0B | 37/45 | 3×380-440 | 72 | 75.0 | 87.0 | 90.0 | 374 | 654 |
| 3×440-480 | 65 | 68.0 | 79.0 | 80.0 | ||||
| AD800B-4T045H/055L-PU0B | 45/55 | 3×380-440 | 88 | 91.0 | 102.0 | 104 | 408 | 816 |
| 3×440-480 | 80 | 82.0 | 99.0 | 101 | ||||
Примечание: Коэффициент мощности для всех моделей не ниже 0,95.
| Пункт | Характеристики | |
|---|---|---|
| Входные характеристики | Напряжение |
1 фаза 200~240 В -15%~+10% 3 фазы 380~480 В -15%~+10% |
| Частота | 50/60 Гц±5% | |
| Дисбаланс | 3% | |
| Выходные характеристики | Напряжение | 3 фазы 0~100% входного напряжения |
| Частота | 0~590 Гц | |
| Характеристики управления | Метод управления | V/F , Векторный |
| Тип двигателя | Асинхронный | |
| Стартовый момент | 0.5 Гц 150% | |
| Перегрузочная способность |
Тяжелый режим: 150% 60 сек, 180% 3 сек Легкий режим: 120% 60 сек, 150% 3 сек | |
| Частота ШИМ |
0.37~22 кВт: 2~16 кГц ≧30 кВт: 2~8 кГц | |
| Разрешение задания скорости | Дискретное: 0.1 Гц; аналоговое: 0.5‰ от максимального значения; | |
| Диапазон регулирования | VF 1:50, VC 1:100 | |
| Погрешность по скорости в открытом контуре скорости | ±0.5% от номинальной скорости | |
| Источник команд управления | Пульт управления, дискретные входы, последов. связь | |
| Источник задания | Пульт управления, аналоговые входы, импульсный вход, последов. связь | |
| Задание разгона / замедления | 4 набора задания разгона / замедления, диапазон: 0.056000.00 сек | |
| Основные функции | Разомкнутый контур скорости, ПИД-регулятор процесса, автонастройка двигателя, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, подхват вращающейся нагрузки, функция KEB и т.д. | |
| Функции приложений | Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, Sобразные кривые разгона/замедления, механический тормоз, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д. | |
| Функции защиты | Короткое замыкание, ошибка заземления, потеря фазы питания, недостаточное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др. | |
| Условия эксплуатации | Покрытие плат | Класс 3C3 |
| Уровень защиты | IP20 | |
| Рабочая температура |
Рабочий диапазон: -10 ~ 60°C В тяжелом режиме: номинальный ток до 50°C, снижение от 50°C В легком режиме: номинальный ток до 40°C, снижение от 40°C | |
| Влажность | Влажность | |
| Вибрации | 1.14g | |
| Высота установки | 1000 м, от 1000 м со снижением номинальных характеристик | |
| Длина моторного кабеля | Экранированный кабель: до 50 м; неэкранированный кабель: до 100 м | |
| Прочее | Тормозной модуль | Встроенный до 22 кВт включительно |
| Типоразмер | Номинальная мощность (тяжелый режим) | Размеры (мм) | ||||||
|---|---|---|---|---|---|---|---|---|
| 1×200-240В | 3×380-480В | W | H | D | W1 | H1 | d | |
| D1 | 0.37-1.5кВт | 0.75-2.2кВт | 72 | 185 | 125 | 55 | 175 | 4.5 |
| D2 | 2.2кВт | 4.0кВт | 88 | 215 | 130 | 70 | 205 | 4.5 |
| D3 | 4.0кВт | 5.5-7.5кВт | 100 | 250 | 135 | 80 | 240 | 4.5 |
| D4 | 11-22 кВт | 170 | 370 | 150 | 145 | 355 | 6.5 | |
| D5 | 30-45 кВт | 280 | 490 | 245.5 | 220 | 470 | 9 | |
