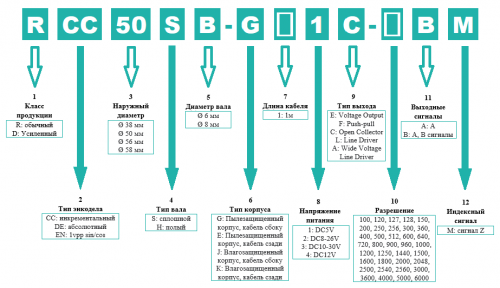

RCC38S6 - G1M
X
X
-
X
BM
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Энкодеры, серия RCC38S
Серия RCC38S широко используется в различных системах управления, имея наибольшую популярность в полиграфической промышленности и упаковке продукции
- Разрешение до 5000 имп/об.
- Компактный и легкий
- Высокая точность измерений.
| Цвет кабеля | Красный | Черный | Зеленый | Коричн. | Белый | Серый | Желтый | Оранж. | Экран |
|---|---|---|---|---|---|---|---|---|---|
| E (Voltage) | Vcc | 0V | A | B | Z | G | |||
| F (Push-pull) | Vcc | 0V | A | B | Z | G | |||
| C (Open Collector) | Vcc | 0V | A | B | Z | G | |||
| L, A (Line Driver) | Vcc | 0V | A | A/ | B | B/ | Z | Z/ | G |
| E (Voltage) | F (Push-pull) | ||
|---|---|---|---|
| 5 В | 8-26 В | 5 В | 8-26 В |
|
|
|
|
|
| C (Open collector) | L, A (Line Driver) | ||
|---|---|---|---|
|
|
|
||
|
Выходной сигнал для C, E, F |
Выходной сигнал для L, A |
Волновое соотношение: X1+X2=0.5T±0.1T Разница фаз: Xn≥0.125T (n=1, 2, 3, 4) Абсолютная угловая ошибка: ≤0.2T Ошибка цикла: ≤0.05T Т=360°/N (N=количество рисок на один оборот) Ширина сигнала Z 1. Tm=1T±0.5T Tm=nT±0.1T(n≥2) Соотношение фаз сигнала Z и сигналов А, В не регламентировано. 2. Tm=0.5T±0.25T Tm=0.25T±0.125T Tm=0.25T±0.125T |
Примечание: вращение по часовой стрелке со стороны вала
| Тип входа | E (Voltage) | F (Push-pull) | C (Open collector) | L (Line Driver) | A (Wide Voltage Line Driver) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание (В) | 5±0.25 | 8~26 | 12~30 | 12 | 5±0.25 | 8~26 | 12~30 | 12 | 5±0.25 | 8~26 | 12~30 | 12 | 5±0.25 | 8~26 | 12~30 | 12 | |
| Ток нагрузки | ≤80 | ≤120 | ≤80 | ≤120 | ≤60 | ≤100 | ≤60 | ||||||||||
| Выходное напряжение | Vh | >3.5 | >VCC -2.5 | >3.5 | >VCC -2.5 | >VCC -2.5 | >3.5 | >VCC -2.5 | |||||||||
| Vl | ≤0.7 | ||||||||||||||||
| Время нарастания переднего фронта (нс) | ≤500 | ≤200 | ≤500 | ||||||||||||||
| Время спадания заднего фронта (нс) | ≤100 | ≤200 | ≤100 | ||||||||||||||
| Макс. выходная частота | 0~300 кГц | ||||||||||||||||
| Макс. скорость вращения вала | 6000 об/мин | |
| Начальный момент | 1*10-3 Н/мм | |
| Макс. нагрузка на вал | Радиальная | 30 Н |
| Осевая | 20 Н | |
| Момент инерции | 4*10-6 Кг/м2 | |
| Вес | =0.135 кг | |
| Рабочая температура | -20 ~ +85 °С |
| Температура хранения | -30 ~ +90 °С |
| Относительная влажность | 35% ~ 85% RH (без конденсата) |
| Ударопрочность | 50 м/с2 (3 раза в каждом направлении по х, y, z по 6 секунд каждый) |
| Вибростойкость | 20 м/с2 (100-200Гц, 2 ч в направлениях х, у, z) |
| Класс защиты | Тип R: IP54; Тип D: IP65 |
