Энкодеры, серия RCC38Н
Описание
Энкодеры, серия RCC38Н

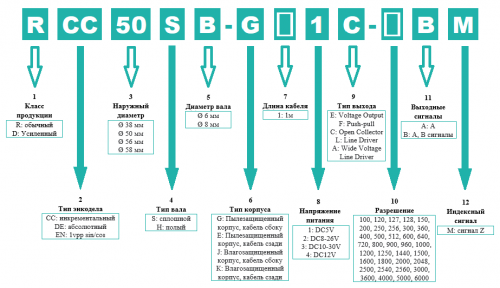

Серия RCC38H используется для задач управлением скоростью и положением в системах ЧПУ, станках, конвейерах.
- Внешний диаметр всего 38 мм
- Диаметр вала 6 или 8 мм
- Кабель разделен на 2 вида радиального и осевого вывода
- Прочная конструкция, высокая надежность
- Защита от помех.
Цвет кабеля |
Красный |
Черный |
Зеленый |
Коричн. |
Белый |
Серый |
Желтый |
Оранж. |
Экран |
E (Voltage) |
Vcc |
0V |
A |
|
B |
|
Z |
|
G |
F (Push-pull) |
Vcc |
0V |
A |
|
B |
|
Z |
|
G |
C (Open Collector) |
Vcc |
0V |
A |
|
B |
|
Z |
|
G |
L, A (Line Driver) |
Vcc |
0V |
A |
A/ |
B |
B/ |
Z |
Z/ |
G |
Выходной сигнал для C, E, F |
Выходной сигнал для L, A |
Волновое соотношение: X1+X2=0.5T±0.1T Разница фаз: Xn≥0.125T (n=1, 2, 3, 4) Абсолютная угловая ошибка: ≤0.2T Ошибка цикла: ≤0.05T Т=360°/N (N=количество рисок на один оборот) Ширина сигнала Z 1. Tm=1T±0.5T Tm=nT±0.1T(n≥2) Соотношение фаз сигнала Z и сигналов А, В не регламентировано. 2. Tm=0.5T±0.25T Tm=0.25T±0.125T Tm=0.25T±0.125T |
Примечание: вращение по часовой стрелке со стороны вала
Тип входа |
E (Voltage) |
F (Push-pull) |
C (Open collector) |
L (Line Driver) |
A (Wide Voltage Line Driver) | ||||||||||||
Питание (В) |
5±0.25 |
8~26 |
12~30 |
12 |
5±0.25 |
8~26 |
12~30 |
12 |
5±0.25 |
8~26 |
12~30 |
12 |
5±0.25 |
8~26 |
12~30 |
12 | |
Ток нагрузки |
≤80 |
≤120 |
≤80 |
≤120 |
≤60 |
≤100 |
≤60 | ||||||||||
Выходное напряжение |
Vh |
>3.5 |
>VCC -2.5 |
>3.5 |
>VCC -2.5 |
>VCC -2.5 |
>3.5 |
>VCC -2.5 | |||||||||
Vl |
≤0.7 | ||||||||||||||||
Время нарастания переднего фронта (нс) |
≤500 |
≤200 |
≤500 | ||||||||||||||
Время спадания заднего фронта (нс) |
≤100 |
≤200 |
≤100 | ||||||||||||||
Макс. выходная частота |
0~300 кГц |
Макс. скорость вращения вала |
6000 об/мин | |
Начальный момент |
1*10-3 Н/мм | |
Макс. нагрузка на вал |
Радиальная |
30 Н |
Осевая |
20 Н | |
Момент инерции |
4*10-6 Кг/м2 | |
Вес |
=0.135 кг |
Рабочая температура |
-20 ~ +85 °С |
Температура хранения |
-30 ~ +90 °С |
Относительная влажность |
35% ~ 85% RH (без конденсата) |
Ударопрочность |
50 м/с2 (3 раза в каждом направлении по х, y, z по 6 секунд каждый) |
Вибростойкость |
20 м/с2 (100-200Гц, 2 ч в направлениях х, у, z) |
Класс защиты |
Тип R: IP54; Тип D: IP65 |
