Преобразователи частоты Delta Electronics VFD-ED для лифтов
Много
Нашли дешевле?

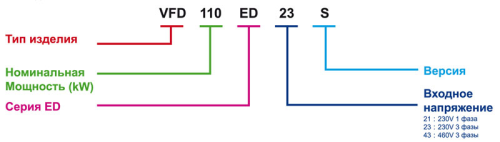

VFD
Х
ЕD
Х
S
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Улучшенный преобразователь частоты для лифтов
• Возможность работы с асинхронными и синхронными двигателями
• Высокие характеристики векторного управления FOC (Field Oriented Control)
• Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
• Автоопределение пускового момента, компенсация нагрузки, ручное управление
• Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления
• Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
• Точная отработка временной последовательности при движении лифта (старт/стоп)
• Двойная защита на выходе для надежной работы лифта
• Высокие характеристики векторного управления FOC (Field Oriented Control)
• Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
• Автоопределение пускового момента, компенсация нагрузки, ручное управление
• Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления
• Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
• Точная отработка временной последовательности при движении лифта (старт/стоп)
• Двойная защита на выходе для надежной работы лифта
- Поддержка синхронных и асинхронных двигателей
- Возможность автонастройки с нагрузкой
- Автонастройка стартового тока, компенсация загрузки
- Точное время выполнения фаз движения (запуск/останов)
- Компактные размеры облегчают установку на лифтах без машинного отделения
- Двойная защита выходных цепей
- Возможность работы с 1-фазным ИБП для режима эвакуации
- Встроенный компактный пульт управления, возможность установки дополнительного пульта в станции управления
|
Методы управления |
1:V/F, 2:VF+PG, 3: SVC, 4: FOC+PG, 5: TQC+PG, 6:FOC+PM |
|
Стартовый крутящий момент |
До 150% при 0,5Гц |
|
Диапазон регулирования скорости |
1:100 (до 1:1000 при использовании энкодера) |
|
Точность регулирования скорости |
±0.5% (до ±0.02% при использовании энкодера) |
|
Полоса пропускания (управление скоростью) |
5Гц (до 30Гц для векторного управления) |
|
Макс, выходная частота |
0.00 - 400Гц |
|
Точность поддержания выходной частоты |
Дискретное задание - 0.005%, аналоговое задание - 0.5% |
|
Точность установки выходной частоты |
Дискретное задание - 0.01 Hz, аналоговое задание -1 /4096 (12 bit) от макс. частоты |
|
Ограничение крутящего момента |
Макс. ток крутящего момента составляет 200% |
|
Точность управления моментом |
±5% |
|
Время разгона/ торможения |
0.00 - 600.00 сек. |
|
Соотношение V/F |
Настраивается по 4 точкам |
|
Сигнал установки частоты |
±10В |
|
Мощность торможения |
Примерно 20% от номинальной мощности прибора |
|
Защита двигателя |
Электронное температурное реле |
|
Защита от превышения тока |
Сила тока составляет 200% от защиты от перегрузки по току и 250% от номинального тока |
|
Защита от утечки на землю |
Номинальный ток выше 50% |
|
Перегрузочная способность |
Постоянный крутящий момент: 150% в течение 60 секунд, переменный крутящий момент: 200% в течение 3 секунд |
|
Защита от перенапряжения |
Уровень перенапряжения VDC > 400/800V; уровень просадки напряжения VDC < 200/400V |
|
Защита от перенапряжения по входу |
Варистор (MOV) |
|
Защита от перегрева |
Встроенный датчик температуры |
|
Степень защиты |
NEMA1/IP20 |
|
Рабочая температура |
-10°С - 40°С, до 50°С при снижении нагрузки |
|
Температура хранения |
-20°С~60°С |
|
Относительная влажность воздуха |
До 90% (без образования конденсата) |
|
Стойкость к вибрациям |
1.Оg до 20Гц, 0,6g при 20 - 60 Гц |
|
Ограничения по применению |
Высота над уровнем моря до 1,000 м, вне коррозионно-активных газов |
|
Система питания |
TN |
|
Сертификация |
CE, EAC (UL не распространяется на VFD022ED21S и VFD037ED21S) |
- Ток высокой плотности для диспетчеризации, точность управления стартом/остановом лифта
- Быстрая и плавная регулировка момента после механического растормаживания
- Независимые настройки параметров для подачи тока на старте и компенсации скольжения в режимах мониторинга и генерации. Это увеличивает гибкость решений при вводе лифта в эксплуатацию
- Двойная защита на выходе жестко контролирует работу лифта для обеспечения безопасности пассажиров
- Автоматическое обнаружение пропадания фазы для обеспечения правильной работы двигателя
- Автоматическая проверка момента до механического растормаживания
- При малой нагрузке срабатывает функция поиска направления и при сбое питания лифт немедленно доставляется до ближайшего этажа
- Возможность работы с асинхронными и синхронными двигателями
- Высокие характеристики векторного управления FOC (Field Oriented Control)
- Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
- Автоопределение пускового момента, компенсация нагрузки, ручное управление
• Выполняет автонастройку под нагрузкой при собранной конструкции лифта
• Поддерживает все типы энкодеров
• Точно измеряет параметры двигателя и угол смещения PG
• Безопасно и удобно производит балансировку нагрузки без дополнительных нагрузок - Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления
- Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
- Точная отработка временной последовательности при движении лифта (старт/стоп)
- Двойная защита на выходе для надежной работы лифта
- Компактный размер для легкого монтажа в шкаф управления лифтом
- Тонкий корпус: глубина не более 146 мм
- Модульная конструкция
- Простота замены модулей конденсаторов и вентиляторов
- Встроенный светодиодный пульт управления и выносной текстовый пульт как опция
- USB порт и стандартное ПО для облегчения настройки
- Встроенный тормозной модуль (в моделях до 30кВт)
Delta Electronics представляет свое новое решение для управления лифтом: серию преобразователей частотны ED. Основываясь на многолетнем успехе первого поколения лифтового ПРИВОДА VFD-VL, серия ED обеспечивает более высокие характеристики и функциональность.
Созданная для выполнения высоких стандартов безопасности и долгого срока службы, серия ED обеспечивает исключительно плавный пуск и остановку, а также обладает универсальными и гибкими функциями управления. Плавная работа имеет решающее значение для обеспечения безопасным и комфортным перемещением. Серия ED обеспечивает высокую эффективность работы как пассажирских, так и грузовых лифтов.
