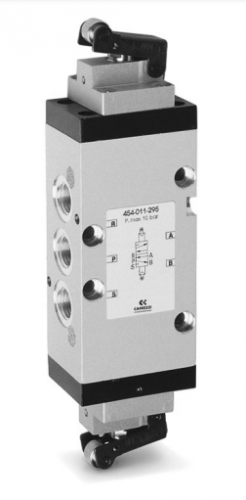

Сенсорный распределитель, ролик
- "5" - 5/2 лин./поз. (Количество линий - Функция)
- "8" - G1/8
- "4" - G1/4
- "011" - двустороннее управление (Управление)
- "015" - одностороннее управление, подача давления (Управление)
- "295" - ролик, двустороннее управление (Переключатель)
- "195" - ролик, пружинный возврат (Переключатель)
- Серия 4
Описание
Сенсорные распределителис механическим управлением
Серия 3 и 4
Более детальное описание находится в документации (внизу).
3/2 и 5/2 лин./поз.
Присоединение: G1/8 и G1/4
Сенсорные распределители с механическим управлением Серии 3 и 4 используются как конечные путевые выключатели в тех случаях, когда требуются низкие усилия срабатывания и большие расходы сжатого воздуха.
Распределители Серии 3 имеют механический подпружиненный рычаг и переключаются при его малейшем перемещении. Усилие срабатывания меньше чем 0,5 Н. На рычаге может крепиться проволочный удлинитель
ø 3 мм. Удлинитель упрощает настройку точки срабатывания распределителя и увеличивает его чувствительность. Удлинитель, так же, необходим при работе с хрупкими и плохо базированными деталями. Распределители Серии 4 имеют переключатели в виде плунжера или ролика. Миниклапаны уменьшают усилие срабатывания, необходимое для переключения главного клапана.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
золотникового типа |
Тип распределителя |
3/2, 5/2 лин./поз. |
Материалы |
корпус – алюминий, золотник – нержавеющая сталь, уплотнения – NBR |
Присоединение |
G1/8, G1/4 |
Температура окружающей среды |
0°C ÷ 60°C |
Температура среды |
0°C ÷ 50°C |
Рабочее давление |
см. модели |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |
КОДИРОВКА |
||||||
3 |
3 |
8 |
- |
D15 |
- |
9A5 |
3 |
СЕРИИ: 3 4 |
|||||
3 |
КОЛИЧЕСТВО ЛИНИЙ - ФУНКЦИЯ: 3 = 3/2 лин./поз. Н.З. 4 = 3/2 лин./поз. Н.О. 5 = 5/2 лин./поз. |
|||||
8 |
ПРИСОЕДИНЕНИЕ: 8 = G1/8 4 = G1/4 |
|||||
D15 |
УПРАВЛЕНИЕ: D15 = одностороннее управление, сброс давления 015 = одностороннее управление, подача давления 011 = двустороннее управление |
|||||
9A5 |
ПЕРЕКЛЮЧАТЕЛЬ: 9A5 = рычаг, пружинный возврат 194 = плунжер, пружинный возврат 294 = плунжер, двустороннее управление 195 = ролик, пружинный возврат 295 = ролик, двустороннее управление |
Распределитель 458-015-195
Рабочее давление = 2,5 ÷ 8 бар
Расход воздуха = 650 Нл/мин
Усилие переключения при 6 бар = 4Н

Распределитель 458-011-295
Рабочее давление = 2 ÷ 8 бар
Расход воздуха = 650 Нл/мин
Усилие переключения при 6 бар = 4Н

Распределитель 454-015-195
Рабочее давление = 2,5 ÷ 8 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 4Н

Распределитель 454-011-295
Рабочее давление = 2 ÷ 8 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 4Н
