Серия
- "43" - 3/2 Н.З.
- "44" - 3/2 Н.О.
- "45" - 5/2
- "46" - 5/3 закрытая центральная позиция
- "47" - 5/3 открытая центральная позиция
Присоединение
- "2C" - G1/2
- "2N" - G1/2 (повышенный расход)
- "4" - G1/4
- "8" - G1/8
Модификация
- "011" - соленоиды с двух сторон, горизонтальные (Управление)
- "015" - один соленоид (горизонтальный), пружинный возврат
- "016" - один соленоид (горизонтальный), возвратная пневмопружина
- "33" - пневматическое двустороннее управление (бистабильный распределитель)
- "34" - пневматическое двустороннее дифференциальное управление (бистабильный распределитель)
- "35" - пневматическое одностороннее управление с пружинным возвратом (моностабильный распределитель)
- "E11" - соленоиды с двух сторон (внешний подвод питания пилота)
- "E15" - один соленоид (внешний подвод питания пилота)
- "V11" - соленоиды с двух сторон (вертикальные)
- "V15" - один соленоид (вертикальный), пружинный возврат
- "V16" - один соленоид (вертикальный), возвратная пневмопружина
Тип
- "A6" - PPS / 32 x 32 (Герм. Материл / размер соленоида)
- Без соленоида (приобретается отдельно), присоединение соленоида 22 x 22
- Без соленоида (пневматическое управление)
- "U7" - PET / 22 x 22 (Герм. Материл / размер соленоида)
- "G7" - PA / 22 x 22 (Герм. Материл / размер соленоида)
Напряжение
- "3" - 24V DC
- "E" - 230V AC 50/60Hz
- -
- "7" - 24V DC, 48V AC 50/60Hz
- "7" - 24V DC; 48V AC 50/60Hz
Исполнение
- Бистабильное, под отвертку, стандарт (тип ручного дублирования)
- -
- "IL" - бистабильное, флажок
- "IM" - моностабильное, кнопка
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
РаспределителиСерия 4
Более детальное описание находится в документации (внизу).
Золотниковые распределители с электропневматическим и пневматическим управлением 3/2, 5/2 и 5/3 лин./поз.
Присоединение: G1/8, G1/4, G3/8, G1/2, G1/2 с повышенным расходом
Электропневматические распределители Серии 4 с присоединением G1/8, G1/4 и G1/2, структурой 3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях:
- с электропневматическим управлением и пружинным возвратом;
- с двусторонним электропневматическим управлением.
Распределители Серии 4 снабжены ручным дублированием, управляются электрическими катушками Серий U, G, А8 и Н8. Распределители с присоединением G1/2 могут быть поставлены только с катушками серии A6 (32x32 мм). Пневматические распределители структур с возвратной пружиной 3/2 могут быть как нормально закрытыми (Н.З.), так и нормально открытыми (Н.О.). Зависит от подключения питания в порт 1 или в порт 3.
» Модели доступны с высоким расходом 3300 и 4000 Нл/мин
» Новые модели доступны с расходом 1800 Нл/мин и присоединением G3/8
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Конструкция |
золотникового типа |
|
Функция распределителя |
3/2, 5/2, 5/3 лин./поз. |
|
Материалы |
корпус – алюминий, золотник – нержавеющая сталь, уплотнения – NBR PU |
|
Присоединение |
G1/8 - G1/4 - G3/8 - G1/2 |
|
Рабочая температура |
0°C ÷ 60°C (сухой воздух -20°C) |
|
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
|
КОДИРОВКА |
||||||||||
|
4 |
5 |
4 |
- |
015 |
- |
22 |
- |
U7 |
7 |
|
|
4 |
СЕРИЯ |
|||||||||
|
5 |
КОЛИЧЕСТВО ЛИНИЙ И ПОЗИЦИЙ: 3 = 3/2 Н.З. 4 = 3/2 Н.О. 5 = 5/2 6 = 5/3 закрытая центральная позиция 7 = 5/3 открытая центральная позиция |
|||||||||
|
4 |
ПРИСОЕДИНЕНИЕ: 2C = G1/2 2N = G1/2 (повышенный расход) 3 = G3/8 4 = G1/4 8 = G1/8 |
|||||||||
|
015 |
УПРАВЛЕНИЕ: 011 = соленоиды с двух сторон (горизонтальные) V11 = соленоиды с двух сторон (вертикальные), только Серия 4 G1/4 E11 = соленоиды с двух сторон (внешний подвод питания пилота) 015 = один соленоид (горизонтальный), пружинный возврат V15 = один соленоид (вертикальный), пружинный возврат, только Серия 4 G1/4 E15 = один соленоид (внешний подвод питания пилота) 016 = один соленоид (горизонтальный), возвратная пневмопружина V16 = один соленоид (вертикальный), возвратная пневмопружина, только серия 4 G1/4 33 = пневматическое двустороннее управление (бистабильный распределитель) 34 = пневматическое двустороннее дифференциальное управление (бистабильный распределитель) 35 = пневматическое одностороннее управление с пружинным возвратом (моностабильный распределитель) |
|||||||||
|
22 |
ПРИСОЕДИНЕНИЕ СОЛЕНОИДА: 22 = соленоид 22 x 22 50 = соленоид 32 x 32 (только G1/2) |
|||||||||
|
U7 |
ГЕРМЕТИЗИРУЮЩИЙ МАТЕРИАЛ / РАЗМЕРЫ СОЛЕНОИДА: A6 = PPS / 32 x 32 (только G1/2) A8 = PPS / 30 x 30 G7 = PA / 22 x 22 G8 = PA / 30 x 30 (только 24 V DC) G9 = PA / 22 x 58 H8 = PA 6 V0 / 30 x 30 U7 = PET / 22 x 22 |
|||||||||
|
7 |
|
|||||||||
|
|
ТИП РУЧНОГО ДУБЛИРОВАНИЯ: = бистабильное, под отвертку, стандарт IL = бистабильное, флажок (по запросу) IM = моностабильное, кнопка (по запросу) |
|||||||||
ТИПЫ РУЧНОГО ДУБЛИРОВАНИЯ
3/2 лин/поз. распределитель, G1/8, односторонний - Мод. 438 и 448, Н.З. и Н.О.
Моностабильные распределители структуры 3/2 с электропневматическим управлением и пружинным возвратом (механическая или пневматическая пружина). Используются для управления пневмоцилиндрами одностороннего действия.
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
438-015-22 |
3/2 Н.З. |
650 |
1.5 ÷ 10 |
EV10 |
|
438-016-22 |
3/2 Н.З. |
650 |
1 ÷ 10 |
EV16 |
|
448-015-22 |
3/2 Н.О. |
650 |
1.5 ÷ 10 |
EV12 |
|
448-016-22 |
3/2 Н.О. |
650 |
1 ÷ 10 |
EV17 |
3/2 лин./поз. распределитель, G1/8, двусторонний - Мод. 438-011...
Бистабильный распределитель структуры 3/2 с электропневматическим управлением.
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
438-011-22 |
3/2 |
650 |
0.5 ÷ 10 |
5/2 лин./поз. распределитель, G1/8, односторонний - Мод. 458...
Моностабильные распределители структуры 5/2 с электропневматическим управлением и пружинным возвратом (механическая или пневматическая возвратная пружина). Используются для управления пневмоцилиндрами двустороннего действия.
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
458-015-22 |
5/2 |
650 |
1.5 ÷ 10 |
EV18 |
|
458-016-22 |
5/2 |
650 |
1 ÷ 10 |
EV21 |
5/2 лин./поз. распределитель, G1/8, двусторонний - Мод. 458-011...
Бистабильный распределитель структуры 5/2 с электропневматическим управлением.
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
458-011-22 |
5/2 |
650 |
2 ÷ 10 |
5/3 лин./поз. распределитель, G1/8 - Мод. 468-011 и 478-011...
Распределители структуры 5/3 с электропневматическим управлением и пружинным возвратом.
CC = с закрытой центральной позицией
CО = с открытой центральной позицией
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
468-011-22 |
5/3 CC |
600 |
1.5 ÷ 10 |
EV28 |
|
478-011-22 |
5/3 CO |
600 |
1.5 ÷ 10 |
EV32 |

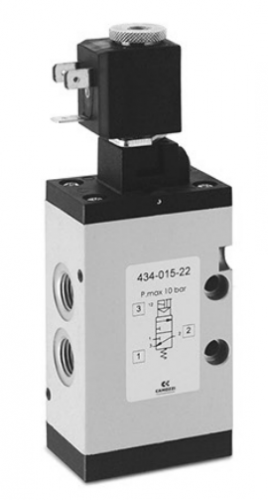

3/2 лин./поз. распределитель, G1/4, односторонний - Мод. 434 и 444, Н.З. или Н.О.
Моностабильные распределители структуры 3/2 с электропневматическим управлением и пружинным возвратом (механическая или пневматическая возвратная пружина).
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
434-015-22 |
3/2 Н.З. |
1250 |
1.5 ÷ 10 |
EV10 |
|
434-016-22 |
3/2 Н.З. |
1250 |
1 ÷ 10 |
EV16 |
|
444-015-22 |
3/2 Н.О. |
1250 |
1.5 ÷ 10 |
EV12 |
|
444-016-22 |
3/2 Н.О. |
1250 |
1 ÷ 10 |
EV17 |
3/2 лин/поз. распределитель, G1/4, двусторонний - Мод. 434-011...
Бистабильный распределитель структуры 3/2 с электропневматическим управлением.
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
434-011-22 |
3/2 |
1250 |
0.5 ÷ 10 |
5/2 лин/поз. распределитель, G1/4, односторонний - Мод. 454...
Моностабильные распределители структуры 5/2 c электропневматическим управлением и пружинным возвратом (механическая или пневматическая возвратная пружина).
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
454-015-22 |
5/2 |
1250 |
1.5 ÷ 10 |
EV18 |
|
454-016-22 |
5/2 |
1250 |
1 ÷ 10 |
EV21 |
5/2 лин./поз. распределитель, G1/4, двусторонний - Мод. 454-011...
Бистабильный распределитель структуры 5/2 с электропневматическим управлением.
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
454-011-22 |
5/2 |
1250 |
0.5 ÷ 10 |
5/2 лин./поз. распределитель, G1/4, односторонний - Мод. 454-V...
Моностабильные распределители структуры 5/2 c электропневматическим управлением и пружинным возвратом (механическая или пневматическая возвратная пружина). Вертикальный соленоид.
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
454-V15-22 |
5/2 |
1250 |
1.5 ÷ 10 |
EV18 |
|
454-V16-22 |
5/2 |
1250 |
1 ÷ 10 |
EV21 |
5/2 лин./поз. распределитель, G1/4, двусторонний - Мод. 454-V11...
Бистабильный распределитель структуры 5/2 с электропневматическим управлением. Вертикальные соленоиды.
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
454-V11-22 |
5/2 |
1250 |
0.5 ÷ 10 |
5/3 лин./поз. распределитель, G1/4 - Мод. 464-011 и 474-011...
Распределители структуры 5/3 c электропневматическим управлением и пружинным возвратом.
CC = c закрытой центральной позицией
CO = с открытой центральной позицией
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
464-011-22 |
5/3 CC |
1250 |
1.5 ÷ 10 |
EV28 |
|
474-011-22 |
5/3 CO |
1250 |
1.5 ÷ 10 |
EV32 |
3/2 лин./поз. распределитель, G3/8, односторонний - Мод. 433... и Мод. 443...
Распределители с электропневматическим управлением и пружинным возвратом, доступны как в функции Н.З., так и в функции Н.О. Зависит от подключения источника питания в порт 1 или в порт 3.
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Мин. давление управления, Бар |
Символ |
|
433-015-22 |
3/2 Н.З. |
1800 |
2.5 ÷ 10 |
- |
EV10 |
|
433-E15-22 |
3/2 |
1800 |
-0.9 ÷ 10 |
2.5 |
EV13 |
|
433-016-22 |
3/2 Н.З. |
1800 |
2.5 ÷ 10 |
- |
EV16 |
|
443-015-22 |
3/2 Н.О. |
1800 |
2.5 ÷ 10 |
- |
EV12 |
|
443-016-22 |
3/2 Н.О. |
1800 |
2.5 ÷ 10 |
- |
EV17 |
3/2 лин./поз. распределитель, G3/8, двусторонний - Мод. 433-011...
Распределители с двусторонним управлением нельзя классифицировать как Н.О. или Н.З., т.к. их рабочая позиция определена сигналом, пришедшим последним на соленоид. В случае, когда присутствуют сигналы на обоих управляющих входах, доминирующим является тот, который пришел последним. Такие условия вносят неоднозначность в поведение системы, их целесообразно программно и/или аппаратно исключать.
Двусторонние стрелки в структуре распределителей говорят о двунаправленности воздушных потоков. Для кода изделия, имеющего индекс E15, с отдельным подводом воздуха к пилотному распределителю это значит, что каналом питания может быть любой вход и выход в его силовой части.
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Мин. давление управления, Бар |
Символ |
|
433-011-22 |
3/2 |
1800 |
2 ÷ 10 |
- |
EV14 |
|
433-E11-22 |
3/2 |
1800 |
-0.9 ÷ 10 |
2 |
EV15 |
5/2 лин./поз. распределитель, G3/8, односторонний - Мод. 453...
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Мин. давление управления, Бар |
Символ |
|
453-015-22 |
5/2 |
1800 |
2.5 ÷ 10 |
- |
EV18 |
|
453-E15-22 |
5/2 |
1800 |
-0.9 ÷ 10 |
2.5 |
EV19 |
|
453-016-22 |
5/2 |
1800 |
2.5 ÷ 10 |
- |
EV21 |
5/2 лин./поз. распределитель, G3/8, двусторонний - Мод. 453-011...
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Мин. давление управления, Бар |
Символ |
|
453-011-22 |
5/2 |
1800 |
2 ÷ 10 |
- |
EV23 |
|
453-E11-22 |
5/2 |
1800 |
-0.9 ÷ 10 |
2 |
EV25 |
5/3 лин./поз. распределитель, G3/8 - Мод. 463-011... и 473-011...
CC = c закрытой центральной позицией
CO = с открытой центральной позицией
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Мин. давление управления, Бар |
Символ |
|
463-011-22 |
5/3 CC |
1600 |
2.5 ÷ 10 |
- |
EV28 |
|
463-E11-22 |
5/3 CC |
1600 |
-0.9 ÷ 10 |
2.5 |
EV29 |
|
473-011-22 |
5/3 CO |
1600 |
2.5 ÷ 10 |
- |
EV32 |
|
473-E11-22 |
5/3 CO |
1600 |
-0.9 ÷ 10 |
2.5 |
EV34 |
5/2 лин./поз. распределитель, G1/2, односторонний - Мод. 452С...
Моностабильные распределители структуры 5/2 с электропневматическим управлением и пружинным возвратом (механическая или пневматическая возвратная пружина).
Распределитель состоит из корпуса и пилота, который заказывается и поставляется отдельно.
Для снижения энергопотребления и упрощения монтажа можно использовать пилотный клапан А131-АС2, со съемным соленоидом типа U70 или G70.
* выберите требуемое напряжение
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
452C-015-50-A6* |
5/2 |
2500 |
1.5 ÷ 10 |
EV18 |
|
452C-016-50-A6* |
5/2 |
2500 |
1 ÷ 10 |
EV21 |
5/2 лин./поз. распределитель, G1/2, двусторонний - Мод. 452C-011...
Бистабильный распределитель структуры 5/2 с электропневматическим управлением.
Распределитель состоит из корпуса и пилота, который заказывается и поставляется отдельно.
Для снижения энергопотребления и упрощения монтажа можно использовать пилотный клапан А131-АС2, со съемным соленоидом типа U70 или G70.
* выберите требуемое напряжение
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
452C-011-50-A6* |
5/2 |
2500 |
0.5 ÷ 10 |
5/2 лин./поз. распределитель, G1/2, односторонний - Мод. 452С...
Распределители с электропневматическим управлением и пружинным или пневматическим возвратом. Используются для запитки двусторонних цилиндров.
|
|
||||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
|
452C-015-22 |
5/2 |
2500 |
1.5 ÷ 10 |
EV18 |
|
452C-016-22 |
5/2 |
2500 |
1 ÷ 10 |
EV21 |
5/2 лин./поз. распределитель, G1/2, двусторонний - Мод. 452С…
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.
|
|
|||
|
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
|
452С-011-22 |
5/2 |
2500 |
1.5 ÷ 10 |
5/2 лин./поз. распределитель, G1/2, моностабильный - Мод. 452N-...
Моностабильные распределители структуры 5/2 с электропневматическим управлением и пружинным возвратом (механическая или пневматическая возвратная пружина).
Новая модель с повышенным расходом.
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
452N-015-22 |
5/2 |
4000 |
- |
2.5 ÷ 10 |
EV18 |
|
452N-016-22 |
5/2 |
4000 |
- |
2.5 ÷ 10 |
EV21 |
|
452N-E15-22 |
5/2 |
4000 |
2.5 |
-0.9 ÷ 10 |
EV19 |
5/2 лин./поз. распределитель, G1/2, бистабильный - Мод. 452N-...
Бистабильные распределители структуры 5/2 с электропневматическим управлением. Внутреннее или внешнее питание пилотного распределителя.
Новая модель с повышенным расходом.
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
452N-011-22 |
5/2 |
4000 |
- |
2 ÷ 10 |
EV23 |
|
452N-E11-22 |
5/2 |
4000 |
2 |
-0.9 ÷ 10 |
EV25 |
5/3 лин./поз. распределитель, G1/2, бистабильный - Мод. 462N-..., 472N-...
Распределители структуры 5/3 с электропневматическим управлением и пружинным возвратом (открытый и закрытый центр). Внутреннее или внешнее питание
пилотного распределителя. Модель с повышенным расходом.
|
|
|||||
|
Мод. |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
462N-011-22 |
5/3 CC |
3300 |
- |
2.5 ÷ 10 |
EV28 |
|
462N-E11-22 |
5/3 CC |
3300 |
2.5 |
-0.9 ÷ 10 |
EV29 |
|
472N-011-22 |
5/3 CO |
3300 |
- |
2.5 ÷ 10 |
EV32 |
|
472N-E11-22 |
5/3 CO |
3300 |
2.5 |
-0.9 ÷ 10 |
EV34 |
3/2 лин./поз. распределитель, G1/8, односторонний - Мод. 438-35
Моностабильный распределитель 3/2 с пневматическим управлением и пружинным возвратом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
438-35 |
без плиты / на плите |
3/2 Н.З. |
700 |
1.5 |
-0.9 ÷ 10 |
5/2 лин./поз. распределитель, G1/8, односторонний - Мод. 458-35
Моностабильный распределитель структуры 5/2 с пневматическим управлением и пружинным возвратом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
458-35 |
без плиты / на плите |
5/2 |
700 |
1.5 |
-0.9 ÷ 10 |
3/2 лин./поз. распределитель, G1/8, двусторонний - Мод. 438
Бистабильные распределители структуры 3/2 с пневматическим управлением обычного и дифференциального типа.
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
438-33 |
без плиты / на плите |
3/2 |
700 |
0.5 |
-0.9 ÷ 10 |
VP02 |
|
438-34 |
без плиты / на плите |
3/2 |
700 |
1 |
-0.9 ÷ 10 |
VP03 |
5/2 лин./поз. распределитель, G1/8, двусторонний - Мод. 458
Бистабильные распределители структуры 5/2 с пневматическим управлением обычного и дифференциального типа.
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
458-33 |
без плиты / на плите |
5/2 |
700 |
0.5 |
-0.9 ÷ 10 |
VP06 |
|
458-34 |
без плиты / на плите |
5/2 |
700 |
1 |
-0.9 ÷ 10 |
VP05 |
3/2 лин./поз. распределитель, G1/4, односторонний - Мод. 434-35
Моностабильный распределитель структуры 3/2 с пневматическим управлением и пружинным возвратом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
434-35 |
без плиты / на плите |
3/2 Н.З. |
1250 |
1.5 |
-0.9 ÷ 10 |
5/2 лин./поз. распределитель, G1/4, односторонний - Мод. 454-35
Моностабильный распределитель структуры 5/2 с пневматическим управлением и пружинным возвратом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
454-35 |
без плиты / на плите |
5/2 |
1250 |
1.5 |
-0.9 ÷ 10 |
3/2 лин./поз. распределитель, G1/4, двусторонний - Мод. 434
Бистабильные распределители структуры 3/2 с пневматическим управлением обычного и дифференциального типа.
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
434-33 |
без плиты / на плите |
3/2 Н.З. |
1250 |
0.5 |
-0.9 ÷ 10 |
VP02 |
|
434-34 |
без плиты / на плите |
3/2 Н.З. |
1250 |
1 |
-0.9 ÷ 10 |
VP03 |
5/2 лин./поз. распределитель, G1/4, двусторонний - Мод. 454
Бистабильные распределители структуры 5/2 с пневматическим управлением обычного и дифференциального типа.
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
454-33 |
без плиты / на плите |
5/2 |
1250 |
0.5 |
-0.9 ÷ 10 |
VP06 |
|
454-34 |
без плиты / на плите |
5/2 |
1250 |
1 |
-0.9 ÷ 10 |
VP05 |
5/3 лин./поз. распределитель, G1/8, односторонний, с центральной устойчивой позицией - Мод. 468-33
Распределитель структуры 5/3 с пневматическим управлением и пружинным возвратом (закрытый центр).
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
468-33 |
без плиты / на плите |
5/3 закрытая центральная позиция |
700 |
1.5 |
-0.9 ÷ 10 |
5/3 лин./поз. распределитель, G1/4, односторонний, с центральной устойчивой позицией
Распределители структуры 5/3 с пневматическим управлением и пружинным возвратом.
CC = c закрытой центральной позицией
CO = с открытой центральной позицией
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
464-33 |
без плиты / на плите |
5/3 CC |
1250 |
1.5 |
-0.9 ÷ 10 |
VP08 |
|
474-33 |
без плиты / на плите |
5/3 CO |
1250 |
1.5 |
-0.9 ÷ 10 |
VP09 |
3/2 лин./поз. распределитель, G3/8, односторонний - Мод. 433-35
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
433-35 |
без плиты / на плите |
3/2 Н.З. |
1800 |
2.5 |
-0.9 ÷ 10 |
5/2 лин./поз. распределитель, G3/8, односторонний - Мод. 453-35
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
453-35 |
без плиты / на плите |
5/2 |
1800 |
2.5 |
-0.9 ÷ 10 |
3/2 лин./поз. распределитель, G3/8, двусторонний - Мод. 433
Данные клапаны могут работать как Н.З. или Н.О. в зависимости от последнего пилотного сигнала.
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
433-33 |
без плиты / на плите |
3/2 Н.З. |
1800 |
2 |
-0.9 ÷ 10 |
VP02 |
|
433-34 |
без плиты / на плите |
3/2 Н.З. |
1800 |
2 |
-0.9 ÷ 10 |
VP03 |
5/2 лин./поз. распределитель, G3/8, двусторонний - Мод. 453
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
453-33 |
без плиты / на плите |
5/2 |
1800 |
2 |
-0.9 ÷ 10 |
VP06 |
|
453-34 |
без плиты / на плите |
5/2 |
1800 |
2 |
-0.9 ÷ 10 |
VP05 |
5/3 лин./поз. распределитель, G3/8, односторонний, с центральной устойчивой позицией
CC = c закрытой центральной позицией
CO = с открытой центральной позицией
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
463-33 |
без плиты / на плите |
5/3 CC |
1600 |
2.5 |
-0.9 ÷ 10 |
VP08 |
|
473-33 |
без плиты / на плите |
5/3 CO |
1600 |
2.5 |
-0.9 ÷ 10 |
VP09 |
5/2 лин./поз. распределитель, G1/2, односторонний - Мод. 452C-35
Моностабильный распределитель структуры 5/2 с пневматическим управлением и пружинным возвратом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
452C-35 |
в линию |
5/2 |
2500 |
1.5 |
-0.9 ÷ 10 |
5/2 лин./поз. распределитель, G1/2, двусторонний - Мод. 452C
Бистабильные распределители структуры 5/2 с пневматическим управлением обычного и дифференциального типа.
|
|
||||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
Символ |
|
452C-33 |
в линию |
5/2 |
2500 |
0.5 |
-0.9 ÷ 10 |
VP06 |
|
452C-34 |
в линию |
5/2 |
2500 |
1 |
-0.9 ÷ 10 |
VP05 |
5/2 лин./поз. распределитель, G1/2, моностабильный - Мод. 452N-35
Монотабильный распределитель структуры 5/2 с пневматическим управлением и пружинным возвратом. Новая модель с повышенным расходом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
452N-35 |
в линию |
5/2 |
4000 |
2.5 |
-0.9 ÷ 10 |
5/2 лин./поз. распределитель, G1/2, бистабильный - Мод. 452N-33
Бистабильный распределитель структуры 5/2 с пневматическим управлением.
Новая модель с повышенным расходом.
|
|
|||||
|
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давление управления, Бар |
Рабочее давление, Бар |
|
452N-33 |
в линию |
5/2 |
4000 |
2 |
-0.9 ÷ 10 |
