Описание

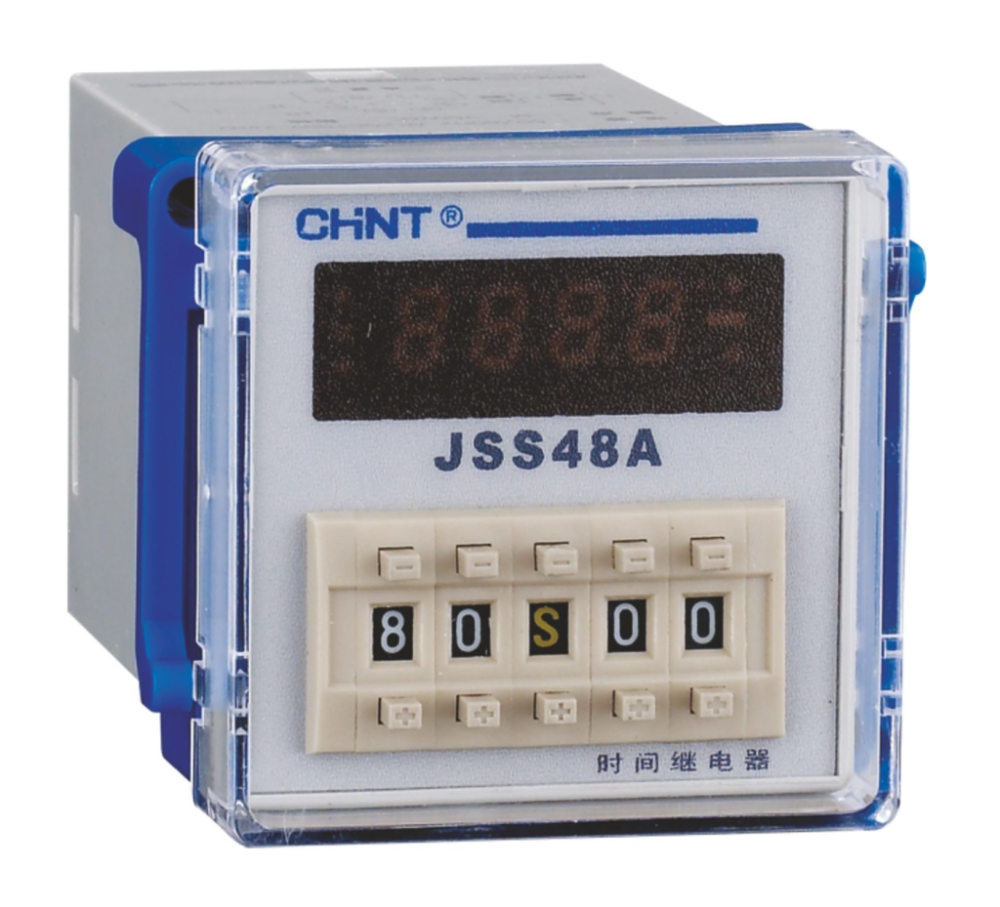

Реле времени JSS48A
Реле выдержки времени JSS48A применяется для управления цепями переменного тока 50 Гц/60 Гц напряжением до 380 В и постоянного тока напряжением до 240 В в качестве элемента задержки для включения / отключения цепи в заданное время или на заданный период времени.
| Название параметра | Значение |
|---|
| Соответствие стандартам | ГОСТ IEC 60947-5-1 | ||
| Напряжение питания, В | 220/380 | ||
| Номинальное напряжение изоляции (Ui), В | 380 | ||
| Номинальная частота (f), Гц | 50/60 | ||
| Условный тепловой ток (Ith), А | 5 | ||
| Потребляемая мощность, ВА | 3 | ||
| Номинальное напряжение цепи управления (Us), В | AC | 220/380 | |
| DC | 100/240 | ||
| Категория применения цепи управления | AC-15, DC-13 | ||
| Абсолютная погрешность настройки времени | для задержки ≤ 5 с | ≤ 50 мс | |
| для задержки > 5 | ≤ 1% c | ||
| Механическая износостойкость, тысяч циклов ВО | 1000 | ||
| Электрическая износостойкость, тысяч циклов ВО | 100 | ||
| Категория размещения | II | ||
| Степень загрязнения | 3 | ||

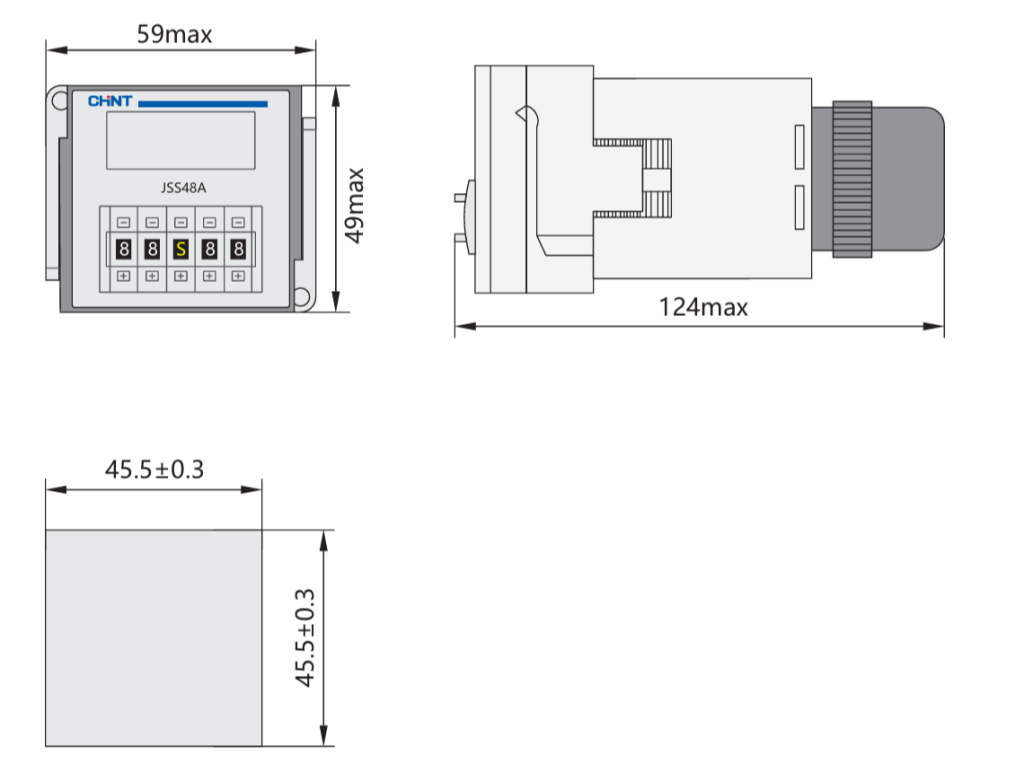

| Установка и присоединения | Установка | В вырез передней панели | |
| Сечение медного кабеля, мм2 | 1,0 | ||
| Момент затяжки винтов, Нм | 0,8 | ||
| Тип реле | Настраиваемый диапазон выдержки времени |
|---|---|
| JSS48A | 1÷99 мин 99 с; 1 мин. ÷ 99 ч 99 мин.; 0,01÷99,99 с |
| JSS48A-11 | |
| JSS48A-2Z | |
| JSS48A-S | 1÷99 с; 1÷99 мин.; 1÷99 ч |
| JSS48A-G2 | 0,1÷9,9 с; 1÷99 с; 0,1÷9,9 мин.; 1÷99 мин. |
| JSS48A-P2 | |
| JSS48A-G3 | 0,01÷ 9,99 с; 0,1÷99,9 с; 1÷999 с |
| JSS48A-P3 | 0,1÷99,9 мин.; 1÷999 мин. |
| JSS48A-G4 | 0,01÷99,99 с; 0,1÷999,9 с; 1÷9999 с; 0,1÷999,9 мин. |
| JSS48A-P4 | 1÷9999 мин.; 0,1÷999,9 ч |
▶ Монтаж должен выполняться квалифицированным электротехническим персоналом;
▶ Запрещается устанавливать изделие в местах, где присутствуют влага, конденсат, а также горючие и взрывоопасные газы;
▶ При установке и техническом обслуживании изделия напряжение питания необходимо отключить;
▶ Запрещается прикасаться к токоведущим деталям во время работы изделия;
▶ Хранение, установку и эксплуатацию изделия необходимо проводить в соответствии с номинальным напряжением источника питания и в условиях, указанных в руководстве пользователя.
1. Температура окружающего воздуха: от -5°С до +40°С, среднесуточная температура не более +35°С
2. Температура транспортировки и хранения: от -25°С до +55°С
3. Высота над уровнем моря: не более 2000 м
4. Степень загрязнения: 3.
5. Степень защиты: IP20
