Компактные вакуумные эжекторы, Серия VEC

Нет в наличии

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

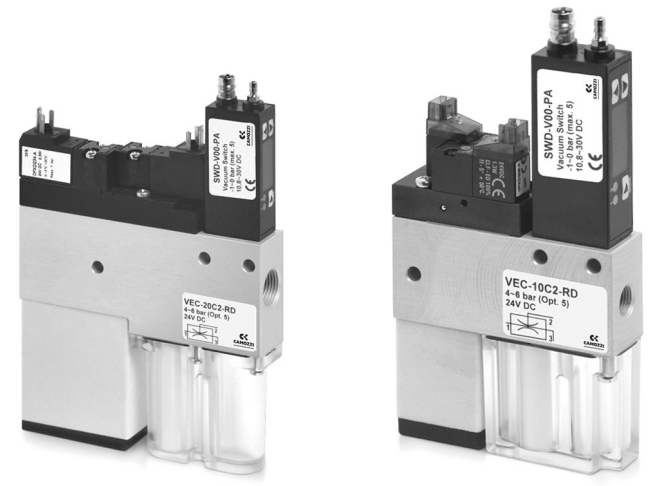

Компактные вакуумные эжекторы Серия VEC
Вакуумные генераторы со встроенными распределителями, разрешающими вакуумирование и сброс, вакуумным реле.
Не требуют внешних распределителей

Вакуумные генераторы со встроенными распределителями, разрешающими вакуумирование и сброс, вакуумным реле. Не требуют внешних распределителей. Обычно используются в полностью автоматизированных транспортных системах.

» Широкий диапазон размеров сопел для широкого круга задач
» Модульность для упрощения установки
» Доступны модели с автоматической системой экономии сжатого воздуха для уменьшения затрат по эксплуатации
» Контроль уровня вакуума с помощью встроенного реле вакуума с цифровым дисплеем
» Возможность поставки с интегрированной системой энергосбережения

Описание

- корпус из анодированного алюминия
- функция клапан, управляющего вакуумированием:
нормально открытый (вакуумирование при отсутствии управляющего сигнала);
нормально закрытый (вакуумирование при наличии управляющего сигнала)
- клапан отпускания: нормально закрытый (отпускание детали при наличии сигнала),
встроенный глушитель и обратный клапан

Исполнения

- встроенное электронное реле вакуума
- система экономии сжатого воздуха

VE	C	-	10	C	2	-	RD
VE	Серия: VE = вакуумный эжектор
C	Версия: C = компактный
10	Диаметр сопла: 10 = 1,0 мм; 15 = 1,5 мм; 20 = 2,0 мм; 25 = 2,5 мм
C	Функция клапана: C = Н.З. (вакуумирование при наличии управляющего сигнала) A = Н.О. (вакуумирование при отсутствии управляющего сигнала)
2	Предохранительный клапан: 2 = с предохранительным клапаном
RD	Исполнение: RD = c системой энергосбережения и цифровым реле вакуума (с дисплеем)* RE = c системой энергосбережения и электронным реле вакуума* VD = без системы энергосбережения, с цифровым реле вакуума (с дисплеем) VE = без системы энергосбережения, с электронным реле вакуума * поставка с разъемами и кабелями

1 = клапан вакуумирования
2 = клапан отпускания
3 = реле вакуума
4 = вход для вакуума
5 = фильтр
6 = глушитель
7 = корпус
8 = подвод сжатого воздуха

Мод.	ø сопла (мм)	Глубина вакуума (%)	Макси- мальная производи- тельность (л/мин)	Макси- мальная производи- тельность (м3/ч)	Потребление воздуха (Нл/мин)	Потребление воздуха (м3/ч)	Потребление воздуха с предохр. клап. (л/мин)	Уровень шума рабочий режим (дБ(A))	Уровень шума холост. режим (дБ(A))	Оптим-е рабочее давление (бар)	Подвод сжатого воздуха	Вход для вакуума	Вес (кг)	Диапазон рабочих температур
VEC-10	1	85	37	2,2	53	3,2	200	66	68	5	G1/8	G1/8	0,275	0 ÷ 45°C
VEC-15	1,5	85	65	3,9	117	7	200	68	68	5	G1/8	G1/8	0,275	0 ÷ 45°C
VEC-20	2	85	116	7	190	11,4	200	76	78	5-6	G1/4	G3/8	0,465	0 ÷ 45°C
VEC-25	2,5	85	161	9,7	310	18,6	200	72	82	5-6	G1/4	G3/8	0,465	0 ÷ 45°C

При захвате объекта и вакуумировании, эжектор остается включенным до тех пор, пока не будет достигнута требуемая глубина вакуума. При достижении необходимого вакуума эжектор выключается. Эжектор остается выключенным, пока величина вакуума не уменьшиться на величину гистерезиса реле (в это время не расходуется сжатый воздух).
Когда глубина вакуума уменьшается до указанного значения эжектор включается, пока снова не будет достигнута требуемая глубина вакуума.
Примечание: Компактные эжекторы с системой энергосбережения поставляются с разъемами и кабелями.

VEC-10/15-A	A = версия Н.О
VEC-10/15-C	C = версия Н.З.
VEC-20/25-A	A = версия Н.О
VEC-20/25-C	C = версия Н.З.

Пример

Параметры	Без системы экономии	С системой экономии
Мод.	VEC-15C2-VE	VEC-15C2-RE
Потребление воздуха, л/мин	105	105
Время перемещения, с	5	5
Время вакуумирования -600 мБар, с*	0,05	0,05
Время включения вакуума, с	5	0,05
Потребление сжатого воздуха, л/цикл**	8,8	0,087
Время цикла, с	20	20
Количество циклов в день ***	2880	2880
Потребление сжатого воздуха в день, л	25.361	250

* Время вакуумирования - время, необходимое эжектору для достижения давления вакуума -600 мБар
** Расход воздуха (л/цикл) = потребление воздуха (л/мин) х время вкл. вакуума (мин) (105/60) x 5 (105 / 60) x 0,05
*** Количество циклов в день (цикл/день) = 8 ч x 3600 с = 28.800/20 с. за цикл = 1440 циклов x 2 раб. смены = 2880 циклов

L/c - расход воздуха
t - время
В этом примере система энергосбережения сохраняет около 99% энергии, затрачиваемой компрессором из сети.


Зависимость максимальной глубины вакуума от входного давления	Время создания вакуума в одном литре объема при различной глубине вакуума

Зависимость производительности от глубины вакуума


VEC-..C2-RD - VEC-..C2-RE	VEC-..C2-VD - VEC-..C2-VE


VEC-..A2-RD - VEC-..A2-RE	VEC-..A2-VD - VEC-..A2-VE


VEC-10/15...	VEC-20/25...

Мод. [ D ]	Мод. [ E ]	R = с системой энергосбережения	H	H1	H2	H3
VEC-10...-RD	VEC-10...-RE	R	162	150	139	58,5
VEC-15...-RD	VEC-15...-RE	R	162	150	139	58,5
VEC-20...-RD	VEC-20...-RE	R	195,5	183,5	172,5	58,5
VEC-25...-RD	VEC-25...-RE	R	195,5	183,5	172,5	58,5
VEC-10...-VD	VEC-10...-VE	-	147,5	135,5	124,5	44
VEC-15...-VD	VEC-15...-VE	-	147,5	135,5	124,5	44
VEC-20...-VD	VEC-20...-VE	-	181	169	158	44
VEC-25...-VD	VEC-25...-VE	-	181	169	158	44

Серия VEС

Документы

Серия VEC 558,5 кб
