Минираспределители с ручным управлением
- "3" - 3/2 лин./поз., Н.З. (Количество линий - Функция)
- "8" - 5/3 лин./поз., открытая центральная позиция (Количество линий - Функция)
- "4" - быстроразъемное соединение ø 4 мм
- "5" - M5
Описание
Минираспределители с ручнымуправлением панельного монтажа
Серия 2
Более детальное описание находится в документации (внизу).
3/2 и 5/3 лин./поз.
Присоединение M5, быстроразъемное соединение ø 4 мм
Минираспределители с ручным управлением панельного монтажа Серии 2 имеют присоединительную поверхность ø 22 мм и состоят из распределителя и переключающего механизма. Тип переключающего
механизма – кнопка, тумблер, джойстик и замок. Для монтажа минираспределителей в отверстия ø 30 мм необходимо использовать адаптер Мод. 200-2230.
Рабочие характеристики минираспределителей:
- Небольшое усилие срабатывания
- Малый рабочий ход
- Миниатюрные размеры
- Высокое быстродействие
- Малое потребление воздуха
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Функция распределителя |
3/2, 5/3 лин./поз. |
Конструкция |
клапанного типа (закрытый центр) |
Материалы |
корпус – алюминий, плунжер – OT58 (латунь), уплотнения – NBR |
Крепление |
на панели |
Присоединение |
M5 или быстроразъемное соединение ø 4 мм |
Рабочая температура |
0°C ÷ 60°C |
Температура окружающей среды |
0°C ÷ 50°C |
Рабочее давление |
см. модели |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |
КОДИРОВКА |
|||||
2 |
3 |
4 |
- |
97 |
5 |
2 |
СЕРИИ: 2 |
||||
3 |
КОЛИЧЕСТВО ЛИНИЙ - ФУНКЦИЯ: 3 = 3/2 лин./поз., Н.З. 4 = 3/2 лин./поз., Н.О. 8 = 5/3 лин./поз., открытая центральная позиция |
||||
4 |
ПРИСОЕДИНЕНИЕ: 4 = быстроразъемное соединение ø 4 мм 5 = M5 |
||||
97 |
ПЕРЕКЛЮЧАТЕЛЬ*: 87 = 3-х позиционный 89 = кнопка 97 = кнопка-грибок 90 = джойстик 99 = 2-х позиционный 92 = педаль 904 = ключ 2 позиции * Примечание: Пилотная часть может поставляться отдельно от корпуса распределителя. |
||||
5 |
ВОЗВРАТ: 5 = пружинный возврат 0 = без пружинного возврата 2 = с фиксацией 54 = джойстик |

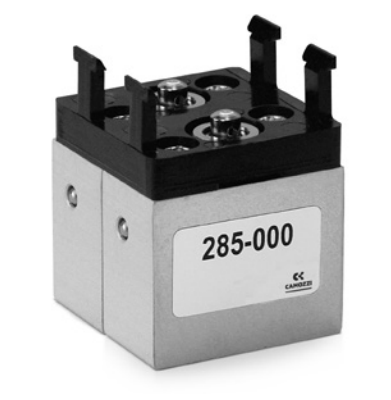

Минираспределители мод. 234-000 и мод. 235-000
Рабочее давление = 2 ÷ 8 бар
Расход воздуха = 60 Нл/мин
Использовать с фитингами под трубку ø 4 мм

Минираспределители мод. 284-000 и мод. 285-000
Рабочее давление = 2 ÷ 8 бар
Расход воздуха = 60 Нл/мин
Использовать с фитингами под трубку ø 4 мм
Кодировки, указанные в таблице включают в себя два 3/2 лин./поз. распределителя Н.З., могут работать только с устройством управления Мод. 200-870
